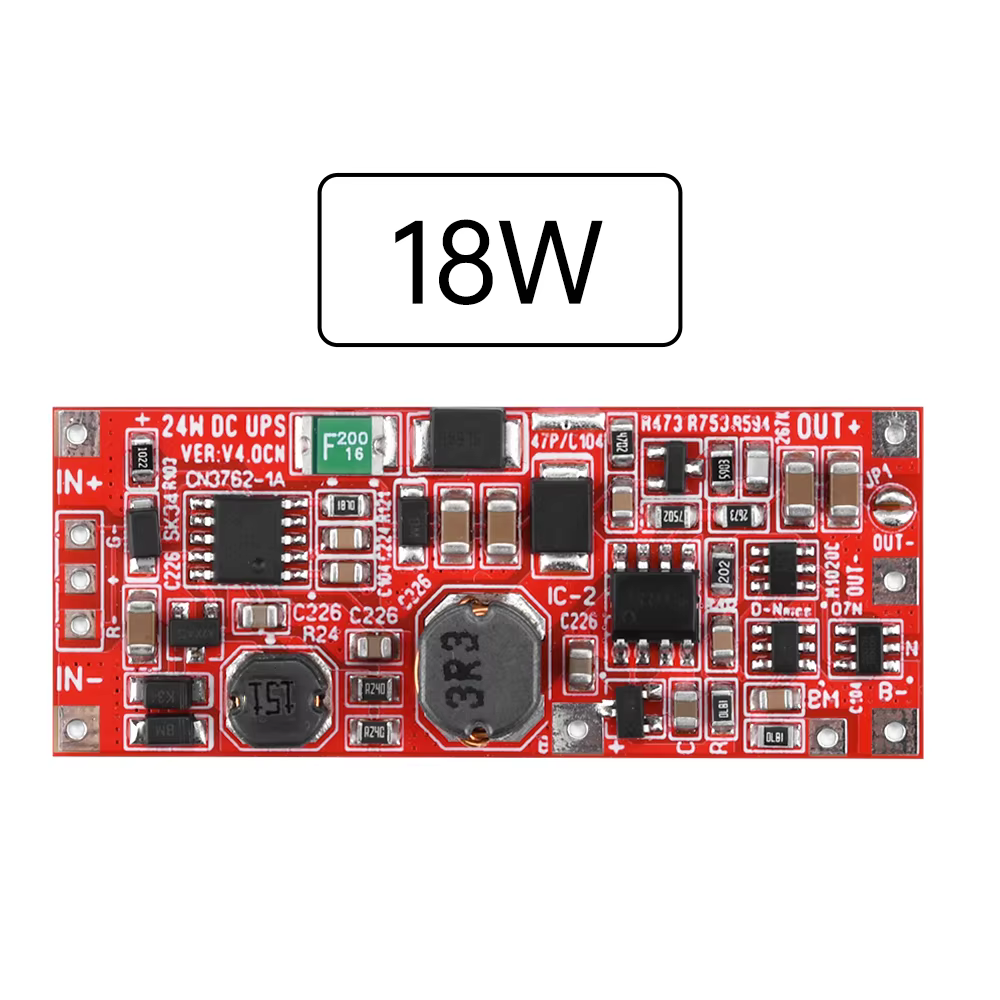

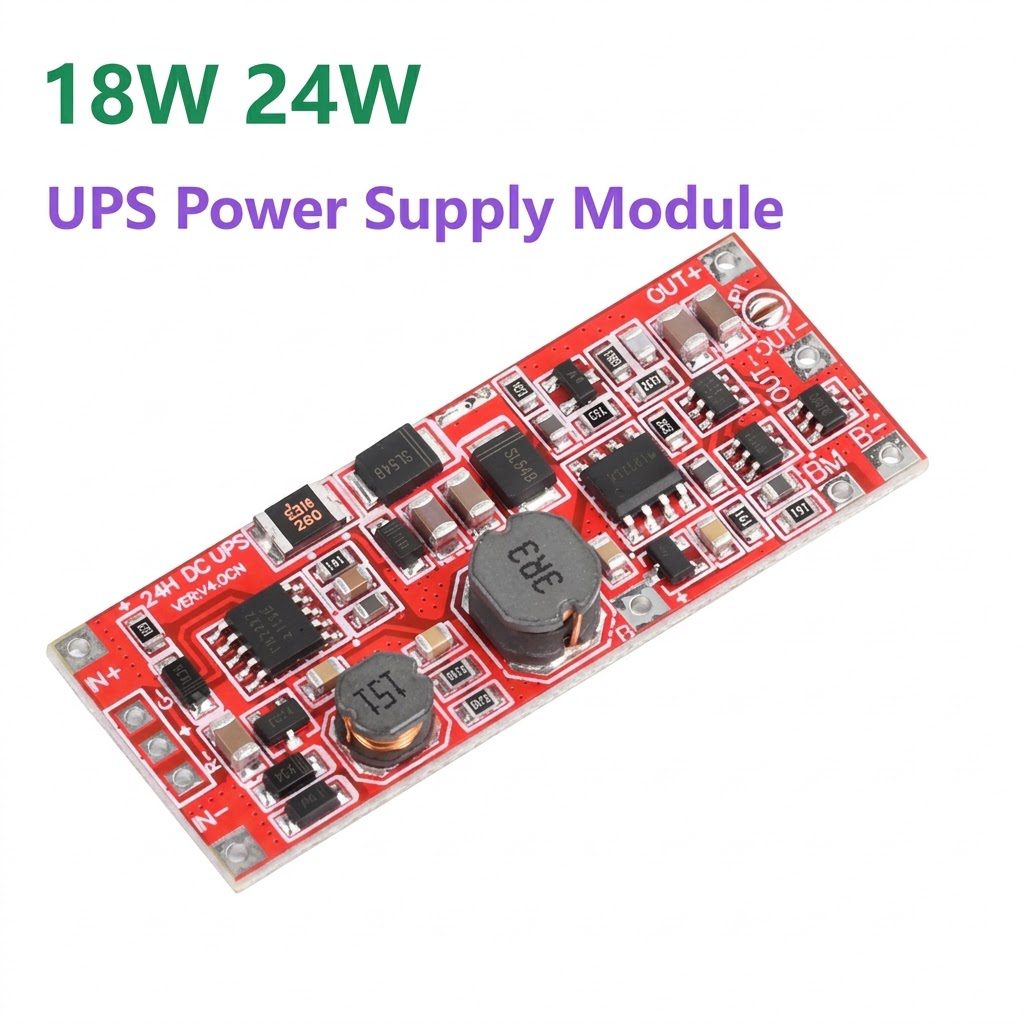

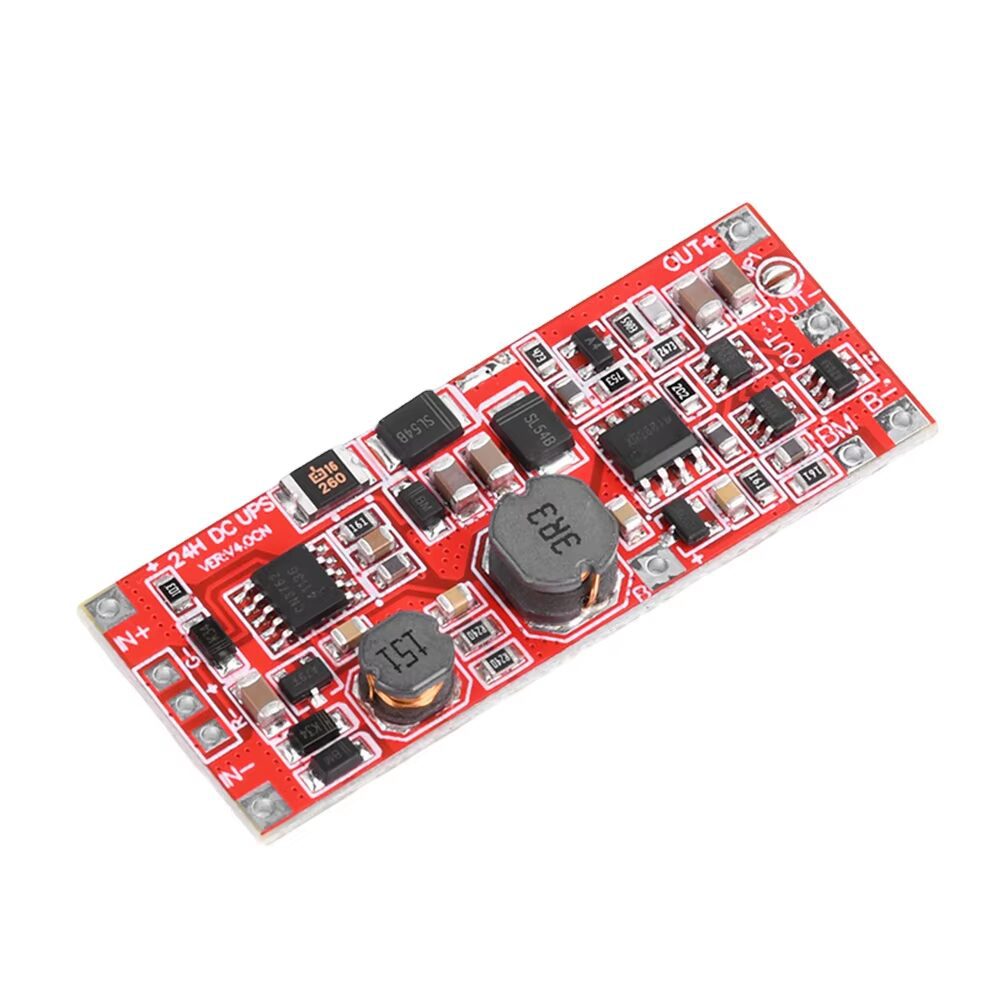

Módulo UPS DC 12V/15V 24W 1A 2S V4.0CN para Baterías de Litio

El Módulo UPS 12V/15V 24W 1A 2S V4.0CN combina funciones de carga de batería, conversión elevadora y respaldo UPS en una sola placa. Está diseñado para trabajar con baterías de litio en configuración 2S, con un rango aproximado de 7,4 a 8,4V, y permite seleccionar una tensión de salida de 12V o 15V mediante configuración de la placa. La alimentación de entrada recomendada es 9V o 12V, con una fuente capaz de entregar al menos 3A.

Aplicaciones del UPS 12V 15V 24W

El módulo resulta adecuado para sistemas de respaldo de baja potencia donde se necesite mantener equipos electrónicos funcionando ante interrupciones de la fuente principal. Incorpora protección contra inversión de polaridad, cortocircuito y sobretemperatura, además de gestión de carga y descarga de la batería. La potencia continua indicada es de 24W, por lo que se recomienda utilizar disipación adecuada cuando se trabaja cerca de su límite.

Funciones destacadas del Módulo UPS 2S V4.0CN

• Módulo de alimentación UPS para sistemas DC.
• Compatible con baterías de litio 2S.
• Diseñado para dos celdas de litio de 3,7V conectadas en serie.
• Entrada de alimentación de 9V/12V DC.
• Salida seleccionable de 12V o 15V.
• Potencia nominal de salida de 24W.
• Corriente de salida indicada de hasta 1A.
• Función de carga y respaldo de batería.
• Conversión elevadora de tensión.
• Protección contra conexión inversa.
• Protección contra cortocircuito.
• Protección contra sobretemperatura.
• Protección y gestión de carga/descarga de la batería.
• Indicador LED de funcionamiento.
• Corriente de carga ajustable según configuración.

Usos comunes en sistemas UPS y electrónica

• Sistemas UPS de 12V DC.
• Respaldo de routers y módems.
• Cámaras de seguridad.
• Sistemas de comunicación y redes.
• Equipos electrónicos de baja potencia.
• Proyectos con baterías 18650.
• Sistemas embebidos con alimentación de respaldo.
• Proyectos DIY de fuentes UPS.
• Automatización y dispositivos electrónicos portátiles.

Características técnicas

• Modelo: 2S V4.0CN.
• Marca: Generico
• Tipo: Módulo UPS / fuente de alimentación ininterrumpida.
• Configuración de batería: 2S.
• Batería compatible: Litio, aproximadamente 7,4–8,4V.
• Entrada: 9V/12V DC.
• Corriente recomendada de entrada: 3A o superior.
• Salida: 12V / 15V DC.

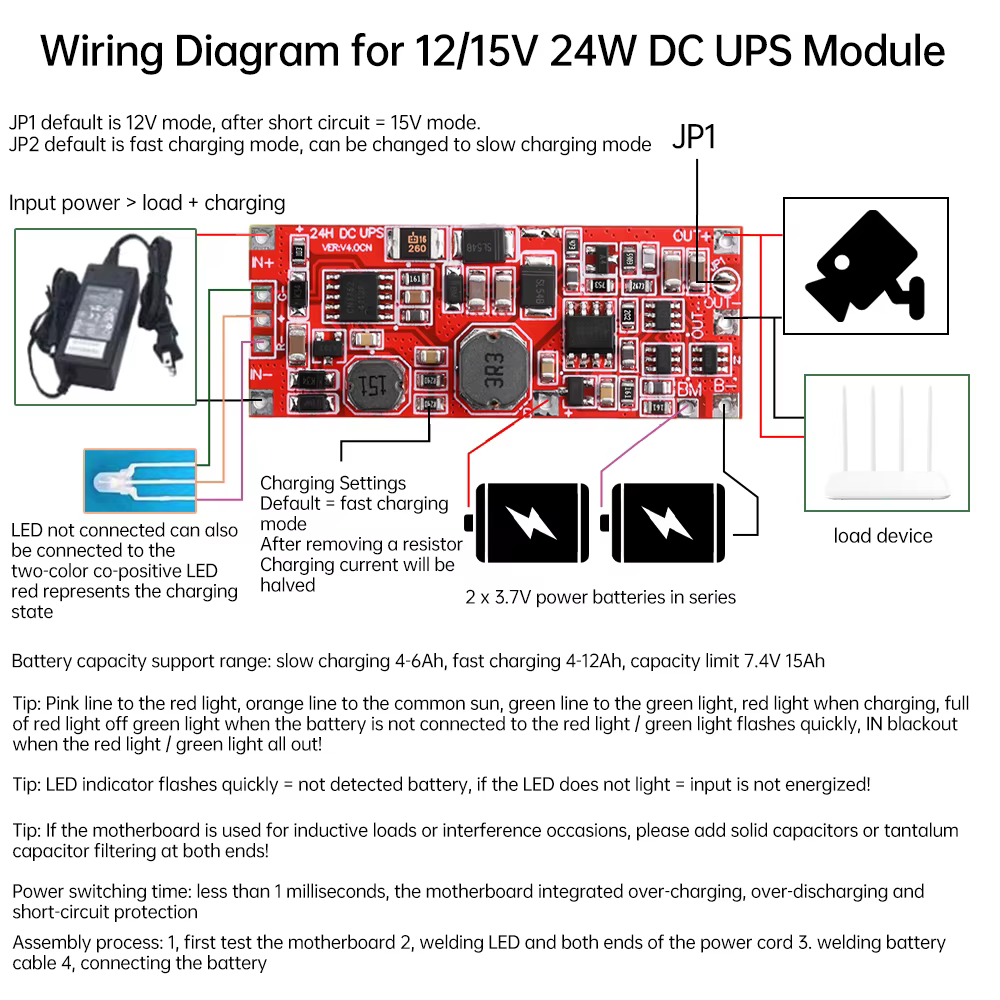

• Selección de salida: Mediante configuración de la placa.
• Potencia nominal: 24W.
• Potencia máxima/pico: hasta 30W durante períodos cortos según documentación de la versión.
• Corriente de salida: hasta 1A según especificación comercial.
• Función: Carga, elevación de tensión y respaldo UPS.
• Protecciones: Inversión de polaridad, cortocircuito y sobretemperatura.
• Protección de batería: Gestión de carga y descarga.
• Indicador: LED de funcionamiento.
• Dimensiones publicadas: aproximadamente 50 × 20 mm; pueden variar según revisión.
• Refrigeración: Se recomienda disipación adecuada al trabajar con cargas elevadas.

Datasheet: No aplica.
