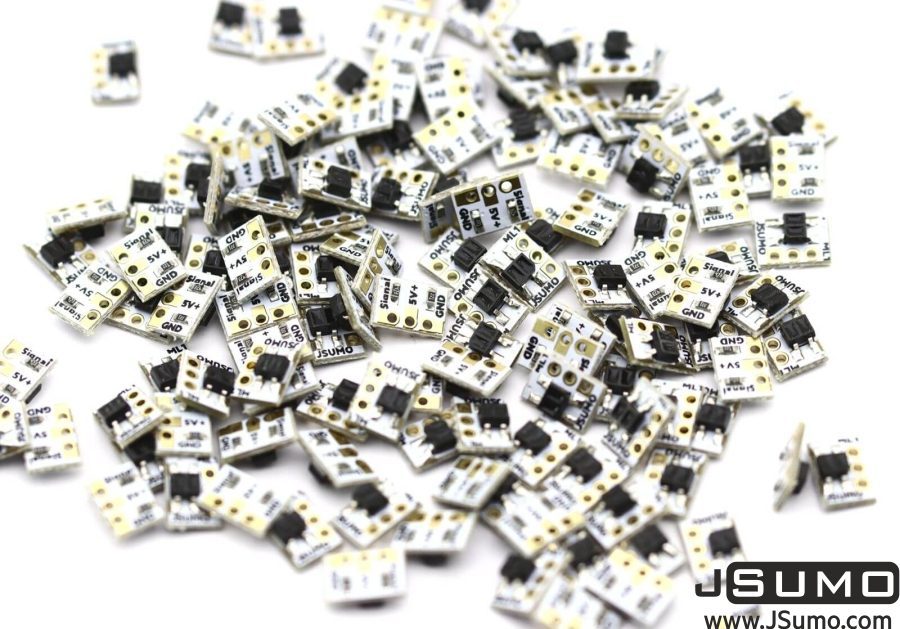

Micro Sensor de línea ML1

$ 5.0

Ultimo diseño de JSUMO, micro sensor de línea para uso en áreas muy estrechas. Se puede utilizar para micro robots sumo, mini y mega robots sumo como detección de bordes (línea blanca). También es adecuado para robots seguidores de línea.

Nuestro sensor (ML1) da datos casi limpios con superficies blancas y negras debido al alto contraste. Con ese factor, puede utilizar directamente Ml1 con cualquier pin digital  en Arduino, PIC o ARM basado (funciona a 3,3 V también y 5V como de costumbre).

Los pines digitales tienen un umbral de tensión de 2,5 voltios, lo que significa que cualquier tensión superior a 2,5 V será detectada por el microcontrolador como lógica 1 y una tensión inferior a 1-1,5 V será detectada como lógica 0. Así que cuando ML1 cuando dan 4,5 voltios que será entendido por mcu como un 1 lógico.

Así que para Arduino sólo tiene que utilizar esta declaración para ver la salida del sensor, que le dará 0 o 1 de acuerdo con el sensor frente a la superficie blanca o negra.

int ML1 = 13; // Conectado a Digital 13, cualquier pin digital esta bien.
int sensorValue = digitalRead(ML1);

La segunda opción es utilizar las entradas analógicas del controlador. Con la lectura analógica podemos hacer un reconocimiento más seguro de blanco o negro . (Más adecuado para los robots de sumo, se puede programar por debajo de 1V es la superficie blanca, más alto de 1V es negro)

Así que la lectura analógica será

int ML1 = A0; // Conectado a Analog0 , cualquier pin analógico es válido.
int sensorValue = analogRead(ML1);



10 disponibles

Cantidad

  • 1 unidad – Micro Sensor de línea ML1

Características

  • Proporciona una salida analógica limpia en superficies en blanco y negro a una altura de 2-3 mm de la superficie. (Puede utilizarse en entradas digitales)
  • Dimensiones de 8,60 x 6,00 x 3,15 mm. (¡El más pequeño!) 0,2 gramos (El más ligero)
  • Marcado limpio en ambos lados. La placa del sensor es muy pequeña pero se pueden leer los nombres de los pines muy claramente.
  • En comparación con el QTR1A de la marca Pololu, ofrece las mayores ventajas.

Aplicación

  • Micro robots sumo
  • Mini y mega robots sumo
  • Detección de bordes
  • Robots seguidores de linea
