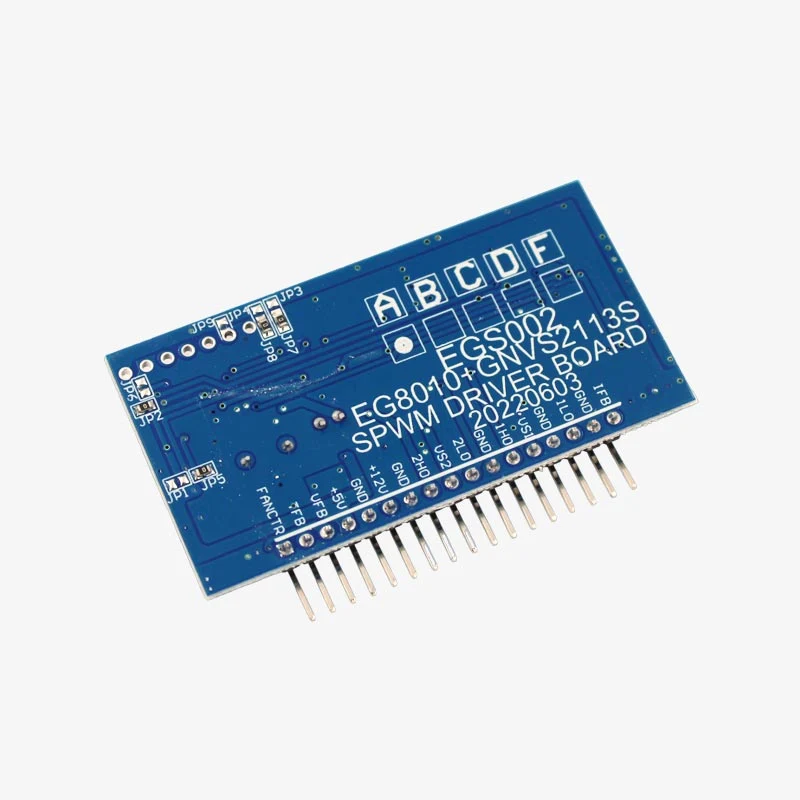

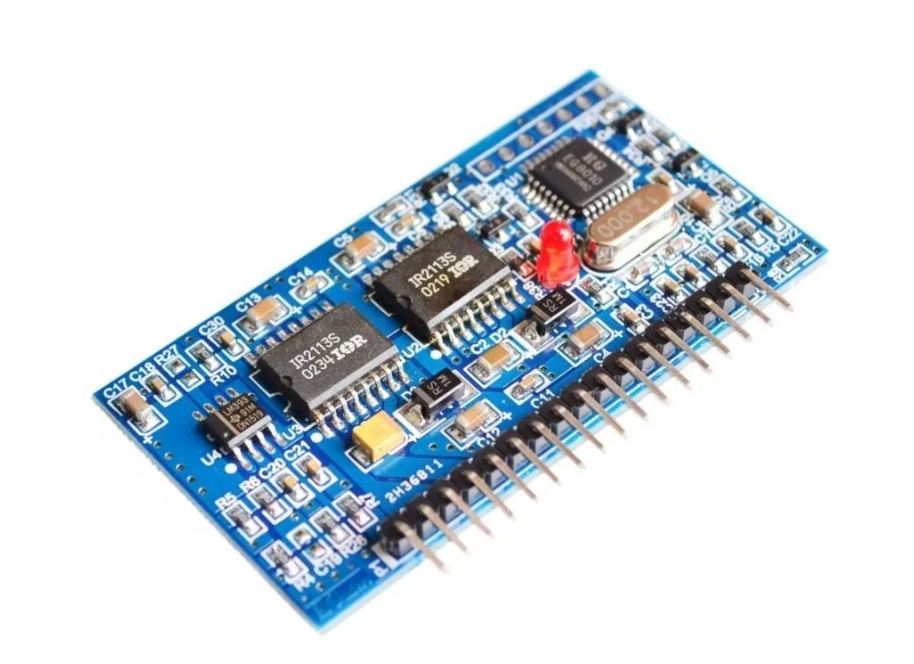

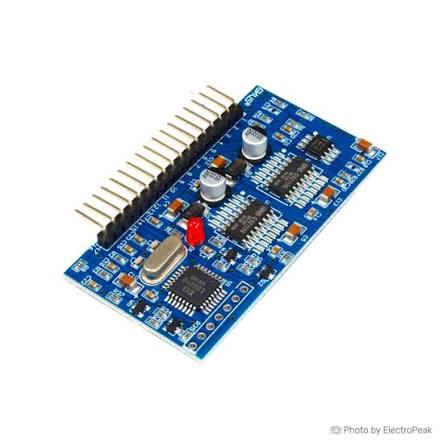

Controlador Inversor Senoidal Monofásico EGS002

El Controlador Inversor Senoidal Monofásico EGS002 es un módulo de control diseñado para desarrollar inversores de potencia con salida de onda senoidal mediante tecnología SPWM. El módulo integra un controlador EG8010 y un circuito de excitación de compuertas IR2110, proporcionando una solución compacta para controlar etapas de potencia basadas en MOSFET o IGBT. Además, permite generar las señales necesarias para controlar una etapa inversora y convertir una fuente de corriente continua en una señal de corriente alterna. Por ello, resulta especialmente útil en proyectos de electrónica de potencia, sistemas de energía de respaldo, inversores y aplicaciones de conversión DC-AC.

Por otra parte, el Controlador Inversor Senoidal Monofásico EGS002 incorpora diferentes funciones de supervisión y protección que ayudan a gestionar la etapa de potencia. Según la configuración utilizada, puede proporcionar protección frente a sobretemperatura, sobrecorriente y otras condiciones de funcionamiento. Asimismo, permite configurar parámetros relacionados con la frecuencia de salida y otras características del inversor. El módulo requiere una etapa de potencia externa correctamente diseñada, además de una alimentación y configuración compatibles. Por esta razón, se debe comprobar cuidadosamente el esquema de conexión, los niveles de tensión y las características de los componentes de potencia antes de poner en funcionamiento un inversor.

Funciones destacadas de Controlador Inversor Senoidal Monofásico EGS002

• Genera señales SPWM para inversores de onda senoidal.
• Integra el controlador EG8010.
• Incorpora el driver de compuerta IR2110.
• Permite controlar etapas de potencia con MOSFET o IGBT.
• Facilita el desarrollo de inversores DC-AC.
• Permite trabajar con sistemas inversores monofásicos.
• Incorpora funciones de protección y supervisión.
• Facilita el diseño de inversores de onda senoidal.
• Permite configurar parámetros de operación según la aplicación.
• Resulta adecuado para proyectos de electrónica de potencia.

Usos comunes en electrónica de potencia y energía

• Inversores DC-AC monofásicos.
• Sistemas de energía de respaldo.
• Inversores para baterías.
• Sistemas de energía solar.
• Fuentes de alimentación de onda senoidal.
• Proyectos de electrónica de potencia.
• Sistemas UPS personalizados.
• Prototipos de conversión DC-AC.
• Bancos de prueba de inversores.
• Proyectos educativos y experimentales de potencia.

Características técnicas

• Modelo: EGS002.
• Tipo: Controlador de inversor senoidal monofásico.
• Control principal: EG8010.
• Driver de compuerta: IR2110.
• Tecnología de control: SPWM.
• Tipo de salida: Onda senoidal mediante etapa de potencia externa.
• Configuración: Monofásica.
• Etapa de potencia: MOSFET o IGBT, según diseño.
• Frecuencia de salida: Configurable según la versión y configuración del controlador.
• Protecciones: Sobretemperatura, sobrecorriente y otras funciones según configuración.
• Alimentación: Depende de la configuración del módulo.
• Potencia de salida: Depende completamente de la etapa de potencia externa.
• Dimensiones aproximadas: No especificadas.
• Peso: No especificado.
• Compatibilidad: Etapas inversoras diseñadas para trabajar con el controlador EGS002.

Datasheet:
EGS002
