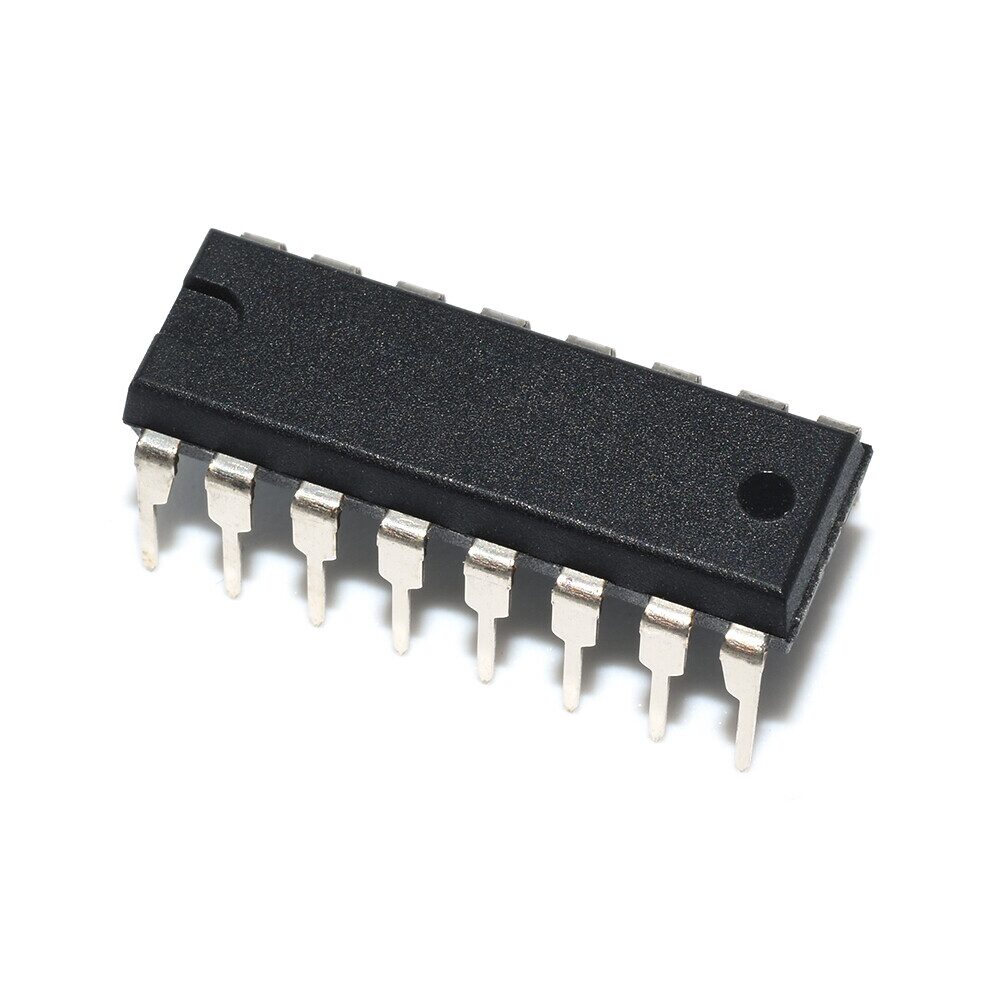

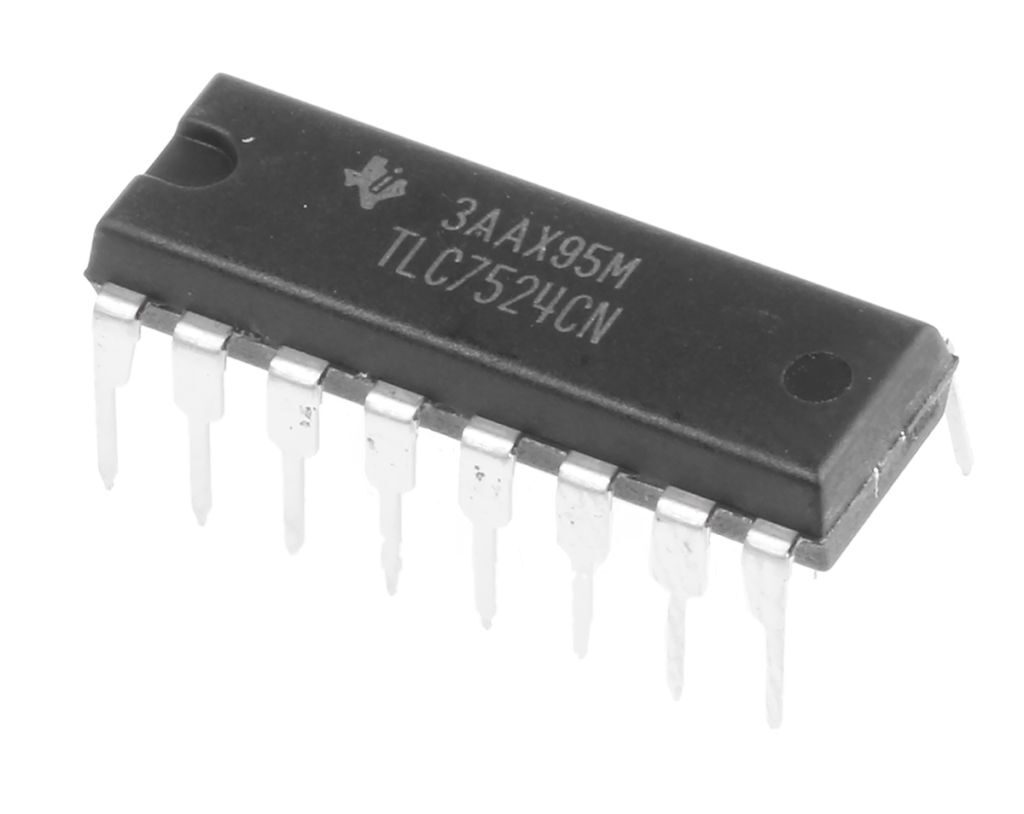

Circuito Integrado TLC7524CN DAC de 8 Bits DIP-16

El TLC7524CN es un convertidor digital a analógico multiplicador de 8 bits (MDAC) basado en tecnología CMOS. Está diseñado para transformar datos digitales en una señal analógica proporcional y admite aplicaciones que requieren controlar señales, ajustar ganancias o generar referencias analógicas mediante sistemas digitales. Su interfaz paralela y sus registros internos permiten integrar el dispositivo con microprocesadores y otros circuitos de control.

Gracias a su tiempo de establecimiento de aproximadamente 100 ns y a su arquitectura diseñada para reducir transitorios durante los cambios de datos, el TLC7524CN puede utilizarse en sistemas de procesamiento de señales, instrumentación y control electrónico. Funciona con una alimentación simple de 5 V a 15 V y utiliza un encapsulado DIP-16, adecuado para prototipos y montaje through-hole. Para obtener el rango de salida esperado, es necesario considerar la referencia analógica, la configuración del circuito y los requisitos de la aplicación.

Características destacadas del TLC7524CN

• Convertidor digital a analógico de 8 bits.
• Arquitectura DAC multiplicadora (MDAC).
• Entrada de datos digital paralela.
• Registros internos para facilitar la interfaz con microprocesadores.
• Tiempo de establecimiento típico de 0,1 µs.
• Tecnología CMOS de bajo consumo.
• Diseñado para minimizar los transitorios de salida durante los cambios de datos.
• Encapsulado DIP-16 para montaje en protoboard y PCB.

Usos comunes en electrónica

• Conversión de datos digitales a señales analógicas.
• Sistemas de control basados en microprocesadores.
• Procesamiento y generación de señales.
• Ajuste electrónico de ganancia.
• Instrumentación y equipos de medición.
• Sistemas de control de señales analógicas.
• Proyectos educativos de conversión digital-analógica.

Características técnicas

• Modelo: TLC7524CN.
• Fabricante: Texas Instruments.
• Tipo: Convertidor digital a analógico multiplicador (MDAC).
• Resolución: 8 bits.
• Interfaz digital: Paralela.
• Tiempo de establecimiento: 0,1 µs típico.
• Tensión de alimentación: 5 V a 15 V.
• Encapsulado: PDIP-16 (DIP de 16 pines).
• Temperatura de funcionamiento: 0 °C a 70 °C.
• Tecnología: CMOS.
• Aplicación: Conversión digital-analógica, control de señales y ajuste de ganancia.

Datasheet:Hoja de datos oficial del TLC7524
