Regulador Lineal L7809CV 9V 1.5A TO-220

El Regulador L7809CV es un regulador de tensión lineal de la serie 78xx diseñado para entregar una salida fija de 9V con una corriente de hasta 1.5A. Este componente es ampliamente utilizado en fuentes de alimentación, sistemas de energía y proyectos de electrónica que requieren una tensión estable, confiable y con bajo nivel de ruido.

Su diseño en encapsulado TO-220 permite una disipación de calor eficiente, lo que lo hace adecuado para aplicaciones de potencia media. El rango de voltaje de entrada va de 7V a 35V, lo que otorga versatilidad al integrarse en diversos sistemas de alimentación.

El Regulador L7809CV cuenta con una excelente regulación de carga de apenas 100 mV y un rechazo de propagación de hasta 62 dB, lo que garantiza una salida limpia y estable, incluso ante variaciones en la entrada. Además, soporta temperaturas de operación de 0 °C a +125 °C, lo que asegura confiabilidad en diferentes condiciones ambientales.

Gracias a estas características, el L7809CV es ideal para aplicaciones de electrónica de consumo, equipos industriales, proyectos DIY, robótica, instrumentación y circuitos que requieren un suministro constante de 9V.

Funciones destacadas del Regulador L7809CV:

• Salida fija de 9V con hasta 1.5A de corriente.
• Bajo nivel de ruido y excelente estabilidad.
• Protección contra sobrecargas y variaciones de voltaje.

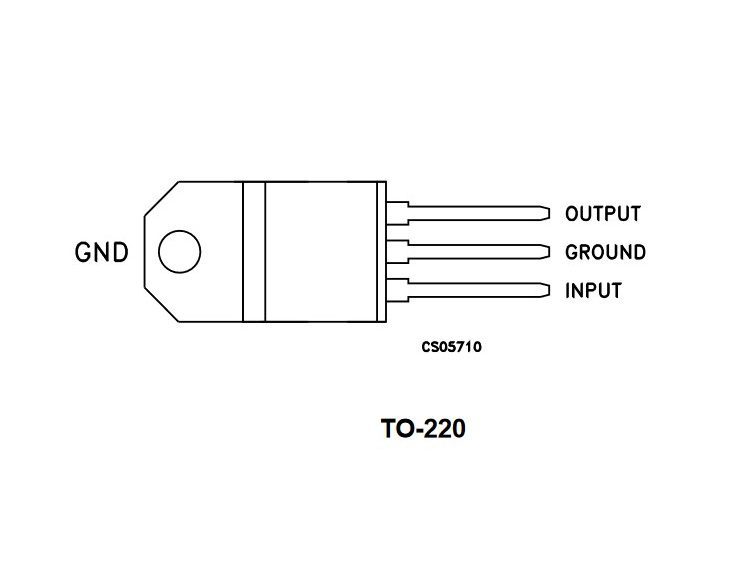

• Encapsulado TO-220 para fácil montaje y disipación de calor.
• Compatibilidad con múltiples aplicaciones electrónicas.

Aplicaciones comunes:

• Fuentes de alimentación reguladas.
• Proyectos de robótica y sistemas embebidos.
• Equipos de instrumentación electrónica.
• Electrónica de consumo y dispositivos industriales.
• Circuitos de control y automatización.

Características técnicas:

• Empaquetado: TO-220
• Polaridad: Positiva
• Número de salidas: 1
• Voltaje de salida: 9V
• Corriente de salida: 1.5A
• Voltaje de entrada (mín-máx): 7V ~ 35V
• Regulación de carga: 100 mV
• Rechazo de propagación: 62 dB
• Temperatura de funcionamiento: 0 °C ~ 125 °C
• Peso por unidad: 1.6 g

Hoja de datos:L7809CV
