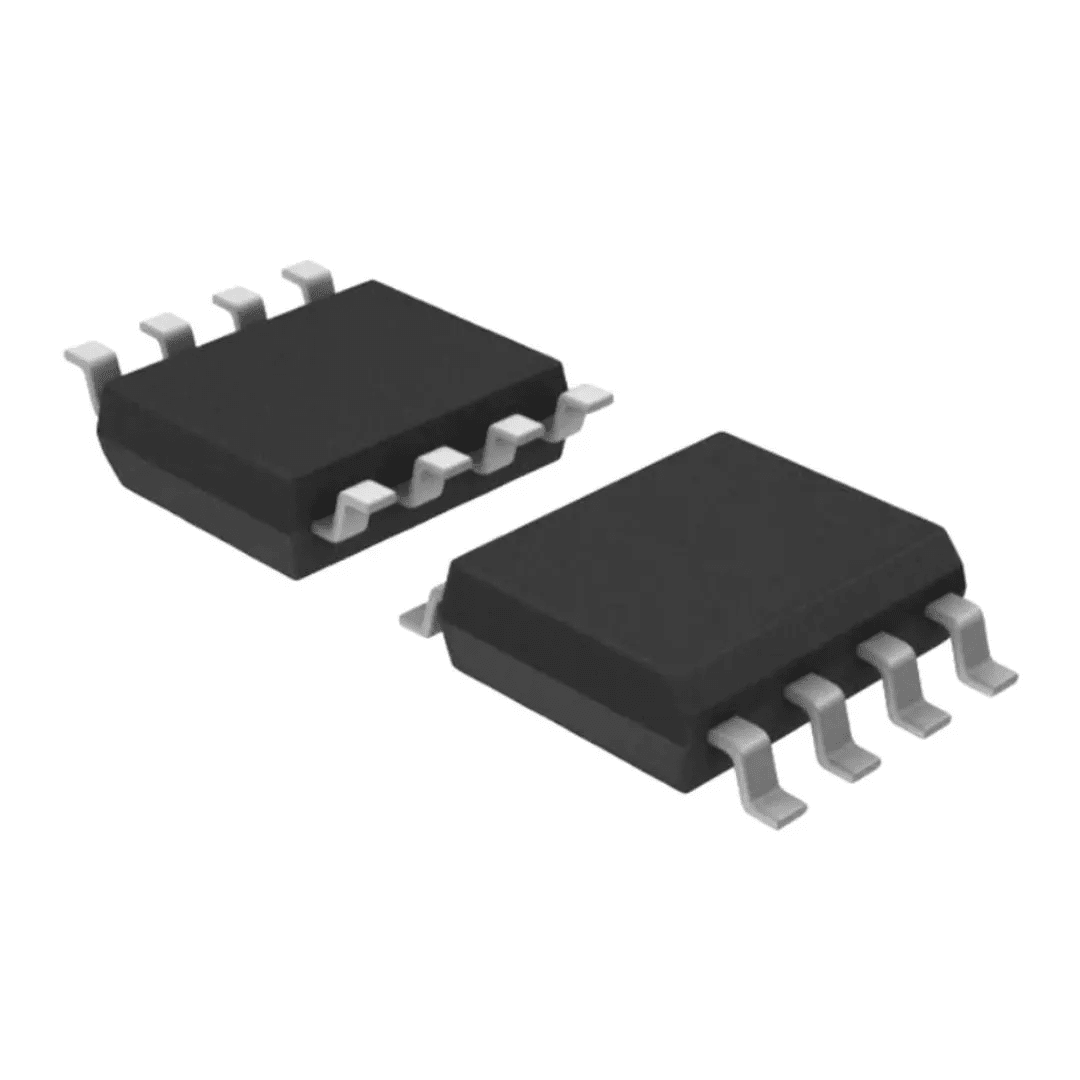

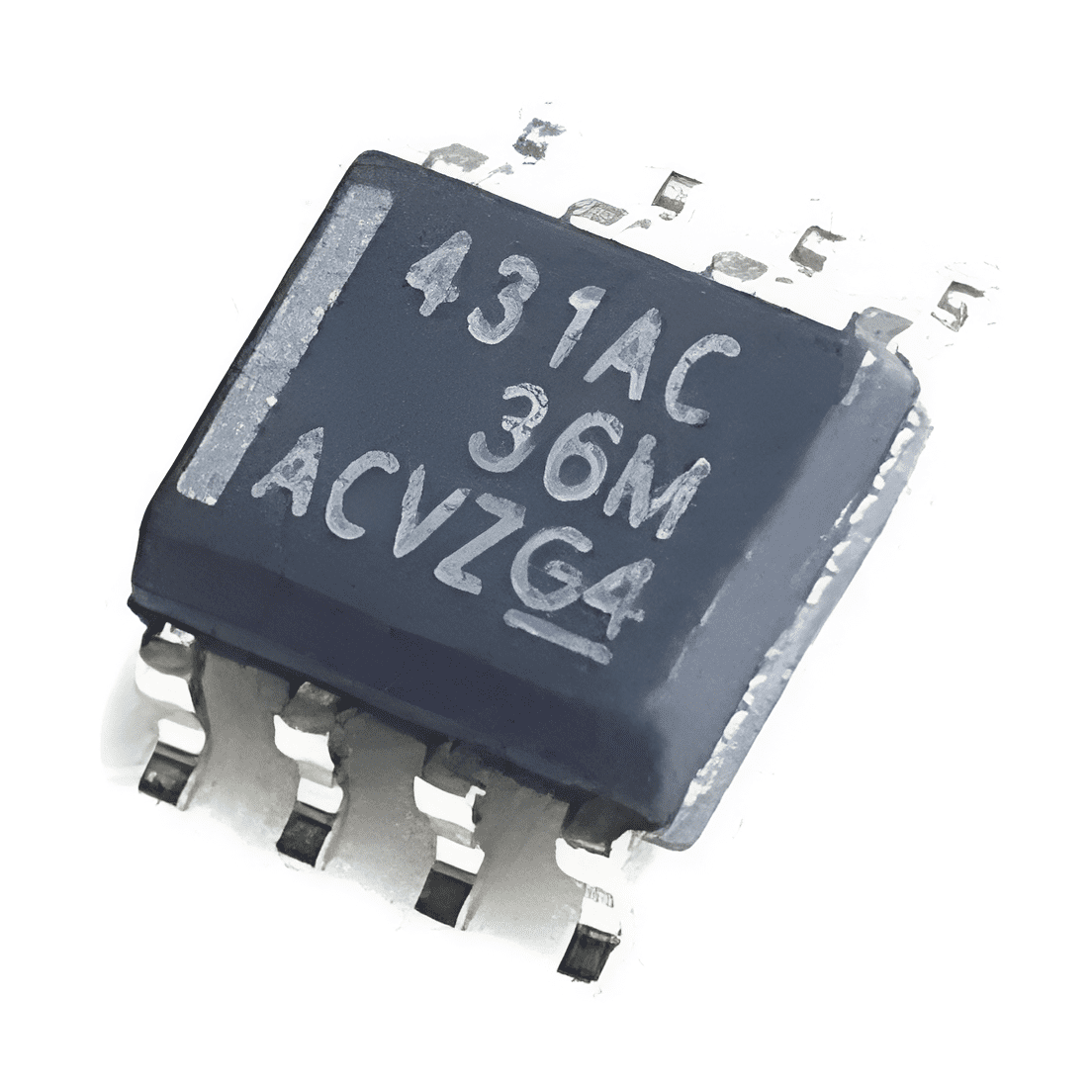

Regulador de Derivación Ajustable TL431 SMD
$ 900,0
Regulador de Derivación Ajustable TL431 SMD, puede ofrecer una excelente estabilidad térmica y una buena capacidad de manejo de corriente para mejorar la precisión del sistema. Estos circuitos proporcionan características de encendido muy agudas, lo cual lo hace un excelente reemplazo para los diodos Zener. Este regulador puede ser aplicado en circuitos de linealización, monitores de voltaje, fuentes de corrientes de precisión.
1 disponibles
El TL431 SMD es un regulador de derivación (shunt) ajustable, ampliamente utilizado como referencia de voltaje programable en fuentes de alimentación lineales y conmutadas. Funciona de manera similar a un diodo Zener de alta precisión, pero con mejores características de estabilidad, exactitud y rango de ajuste.
Este regulador permite ajustar el voltaje de referencia mediante un divisor resistivo externo, con un valor típico de 2.495 V, lo que lo convierte en un componente esencial en fuentes conmutadas, cargadores, reguladores de tensión y sistemas de protección. Su alta ganancia interna asegura una excelente regulación incluso ante variaciones de carga y temperatura.
Cantidad
- 1 unidad – Regulador de Derivación Ajustable TL431 SMD
Características
- Voltaje de salida programable entre 2.5 V y 36 V mediante dos resistencias
- Precisión del voltaje: 1%
- Coeficiente de temperatura promedio: 50 ppm/°C
- Compensado en temperatura para todo el rango de -40 a +85 °C
- Puede absorber corrientes entre 1 mA y 100 mA en regulación
- Impedancia de salida típica 0.22 O
- Respuesta de encendido rápida
- Bajo ruido a la salida
- Puede ser usado como referencia de voltaje positivo o negativo
- Potencia Max.: 0.7 W
Aplicación
- Circuitos Electrónicos Generales
- Fuentes de alimentación conmutadas (SMPS)
- Reguladores de voltaje
- Cargadores de baterías
- Sistemas de protección contra sobrevoltaje
- Electrónica industrial y de consumo
- Hoja de Datos: TL431
Para más Reguladores DC-DC y Fuentes de Alimentación, consulte la sección Reguladores.
