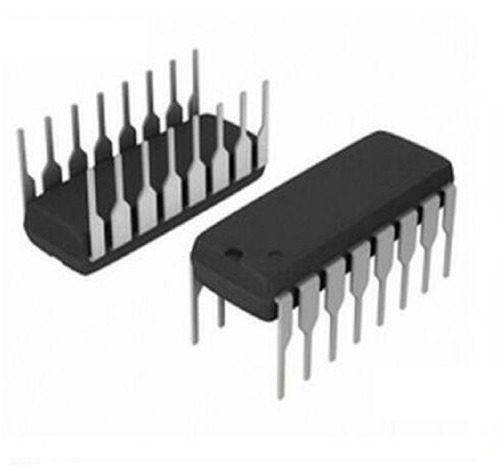

Multiplexor/Demultiplexor Analógico CD4053 CMOS DIP-16

El Multiplexor/Demultiplexor Analógico CD4053 es un componente CMOS versátil, fundamental en aplicaciones electrónicas que requieren conmutación eficiente de señales analógicas o digitales. Pertenece a la familia CD4000, lo que garantiza compatibilidad, rendimiento estable y baja disipación de energía.

Este circuito integrado cuenta con tres circuitos independientes, cada uno configurado como multiplexor/demultiplexor 2:1, permitiendo la selección de señales de forma precisa. Su resistencia de encendido máxima de 240 ohmios asegura una mínima pérdida de señal, lo que lo hace ideal para aplicaciones críticas donde la integridad de la señal es fundamental.

Diseñado para trabajar en un amplio rango de tensión de alimentación de 3 V a 18 V, el Multiplexor/Demultiplexor Analógico CD4053 es una solución versátil para proyectos de electrónica, sistemas embebidos, instrumentación y control. Su encapsulado DIP-16 facilita su uso en protoboards y montaje en placas de circuito impreso.

Este multiplexor/demultiplexor mantiene un funcionamiento fiable en temperaturas extremas de -55 °C a 125 °C, ofreciendo robustez para aplicaciones industriales, robótica, automatización y desarrollo académico. Su consumo reducido de corriente (80 nA) lo convierte en una opción eficiente para proyectos energéticamente optimizados.

Funciones destacadas del Multiplexor/Demultiplexor Analógico CD4053:

• Configuración de multiplexor/demultiplexor 2:1 en tres canales independientes.
• Baja resistencia de encendido de 240 ohmios para mínima distorsión.
• Amplio rango de tensión de alimentación: 3 V a 18 V.
• Consumo energético extremadamente bajo: 80 nA.
• Operación estable entre -55 °C y 125 °C.

Aplicaciones comunes:

• Sistemas de selección de señales analógicas y digitales.
• Equipos de medición y control.
• Prototipado de circuitos electrónicos.
• Instrumentación electrónica.
• Robótica y automatización industrial.

Características técnicas:

• Tipo: CMOS
• Familia: CD4000
• Configuración del multiplexor: 2:1
• Número de circuitos: 3
• Resistencia máxima: 240 ohmios
• Tensión de alimentación mínima: 3 V
• Tensión de alimentación máxima: 18 V
• Corriente: 80 nA
• Temperatura mínima de operación: -55 °C
• Temperatura máxima de operación: 125 °C
• Encapsulado: DIP-16

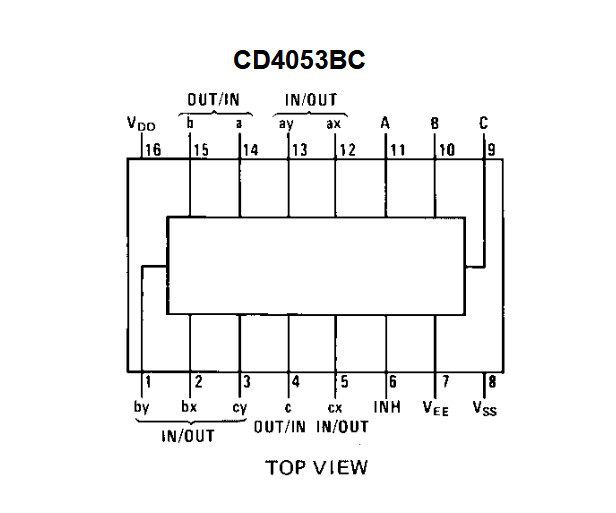

Hoja de datos:CD4053

Para más multiplexores y circuitos integrados analógicos, consulte la sección Compuertas Lógicas
