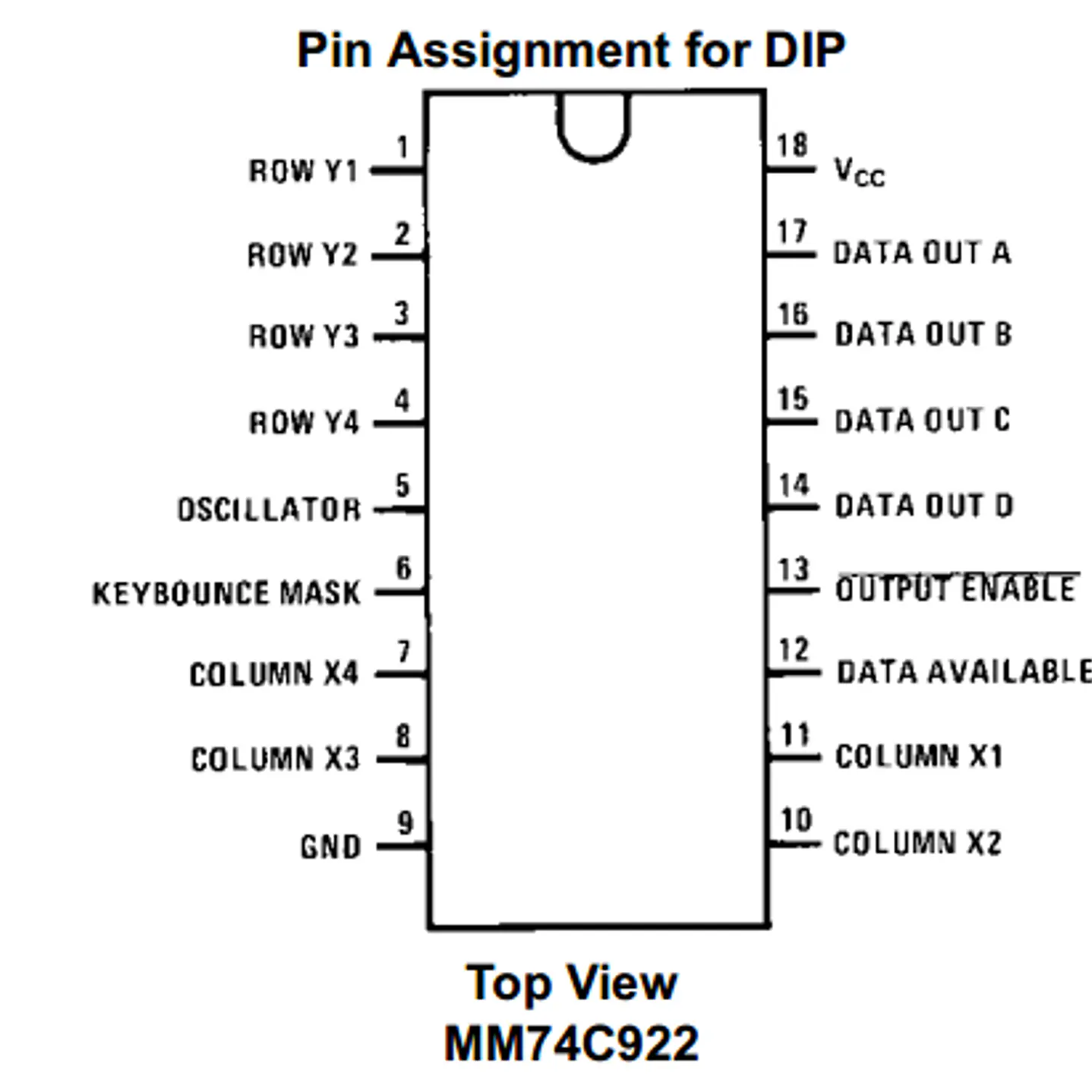

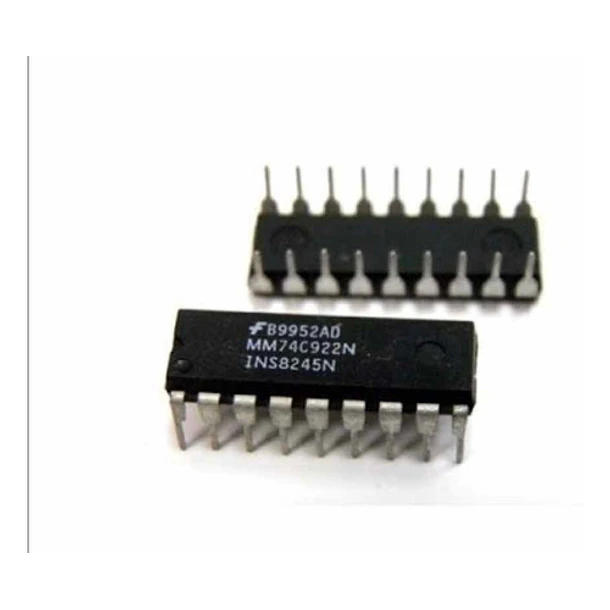

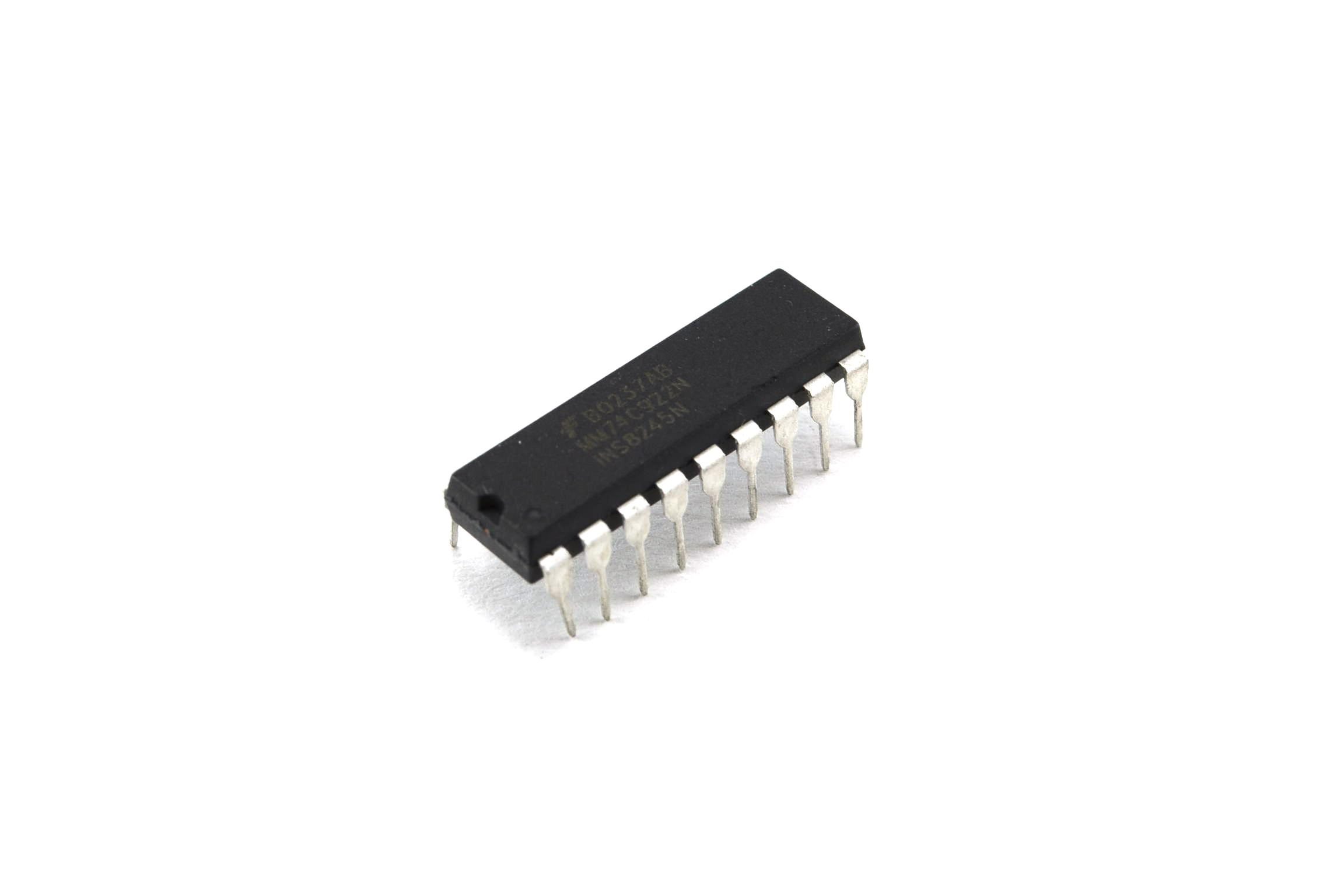

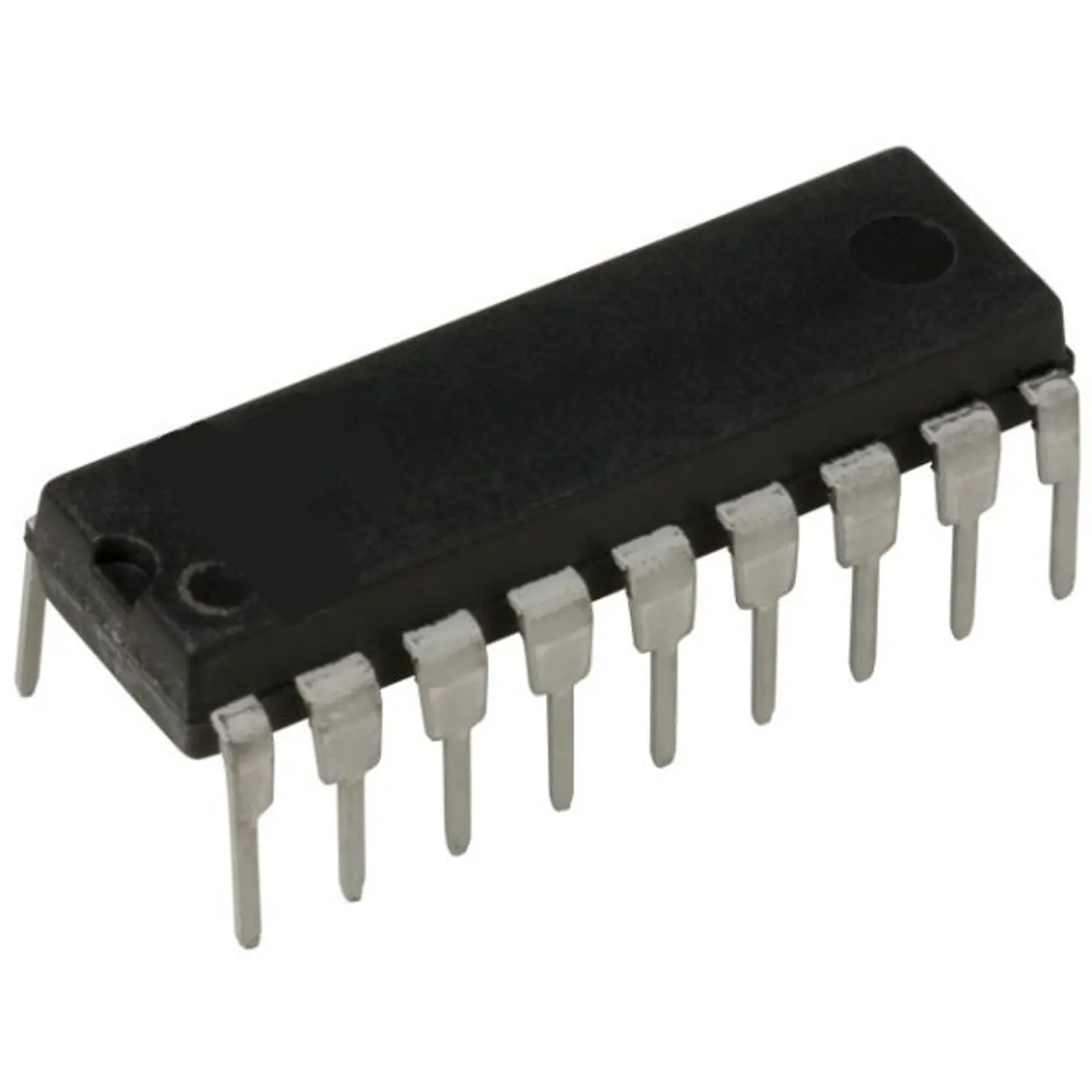

Circuito Integrado 74C922 Codificador de Teclado 16 Teclas DIP-18

El 74C922 es un circuito integrado CMOS diseñado para facilitar la conexión de teclados matriciales de 16 teclas sin necesidad de implementar rutinas de escaneo mediante software. El dispositivo realiza automáticamente el barrido del teclado, identifica la tecla presionada y entrega un código binario de 4 bits correspondiente a dicha tecla.

Dispone de un circuito interno de eliminación de rebotes (debounce) que únicamente requiere un capacitor externo para garantizar una detección confiable de las pulsaciones. Además, incorpora una salida Data Available (DA) que indica cuándo existe un dato válido y una salida Three-State que facilita su conexión a buses de datos compartidos.

El 74C922 trabaja con un amplio rango de alimentación de 3 V a 15 V, posee bajo consumo gracias a su tecnología CMOS y puede utilizar un reloj externo o un capacitor para generar el reloj interno de escaneo. Es ampliamente utilizado en teclados industriales, paneles de control, sistemas de seguridad, instrumentos electrónicos y equipos con interfaz de usuario mediante pulsadores.

Funciones destacadas

• Codificador para teclado matricial de 16 teclas.
• Salida binaria de 4 bits.
• Escaneo automático del teclado.
• Eliminación de rebotes mediante capacitor externo.
• Salida Data Available (DA).
• Registro de la última tecla presionada.
• Salidas de tres estados (Tri-State).
• Compatible con lógica CMOS y TTL.
• Bajo consumo de energía.
• Amplio rango de alimentación.

Usos comunes

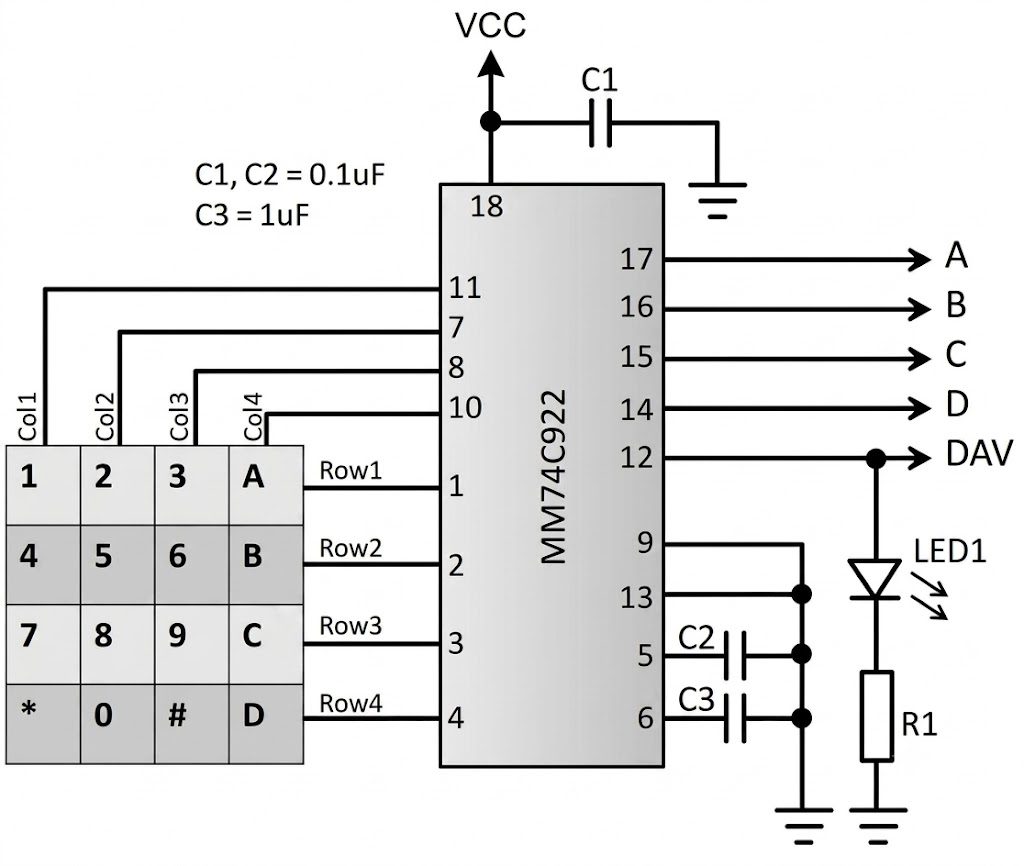

• Teclados matriciales 4×4.
• Paneles de control.
• Sistemas de alarma.
• Cerraduras electrónicas.
• Equipos de medición.
• Instrumentación electrónica.
• Interfaces para microcontroladores.
• Automatización industrial.
• Equipos de acceso.
• Proyectos educativos.

Características técnicas

• Modelo: 74C922.
• Tipo: Codificador de teclado CMOS.
• Tecnología: CMOS.
• Teclado compatible: Matriz de 16 teclas (4 × 4).
• Salida: Código binario de 4 bits.
• Voltaje de alimentación (VCC): 3 V a 15 V.
• Salida Data Available: Sí.
• Eliminación de rebotes: Mediante capacitor externo.
• Reloj de escaneo: Interno mediante capacitor o reloj externo.
• Salidas: Tri-State.
• Temperatura de operación: -40 °C a +85 °C.
• Encapsulado: DIP-18.

Datasheet

74C922 / MM74C922 – 16-Key Keyboard Encoder Datasheet.
