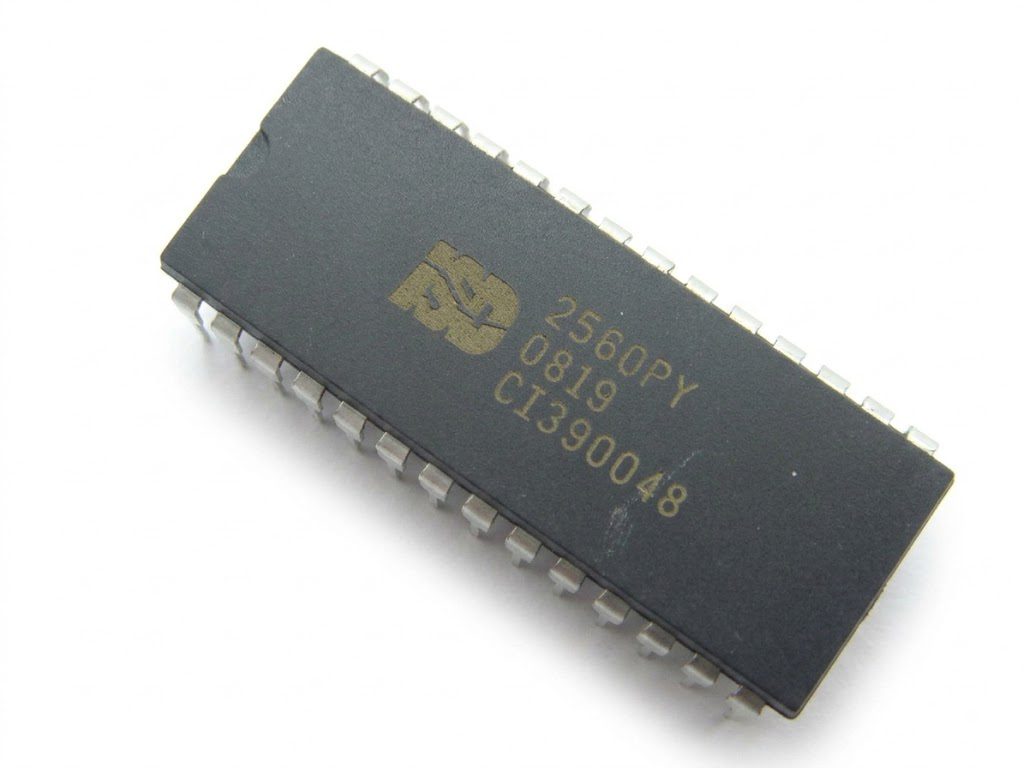

Grabador y Reproductor de Voz ISD2560 DIP-28

El ISD2560 es un dispositivo especializado para grabación y reproducción de mensajes de voz y audio, perteneciente a la familia ISD2500 ChipCorder®. Permite realizar una solución completa de almacenamiento de voz sin necesidad de utilizar un microcontrolador, memoria externa o circuitos adicionales complejos.

El circuito integra internamente un oscilador, preamplificador para micrófono, control automático de ganancia, filtros antialiasing y de suavizado, amplificador para altavoz y una matriz de almacenamiento no volátil de alta densidad. Esto permite capturar una señal de audio, almacenarla y reproducirla posteriormente mediante controles externos.

El ISD2560 permite trabajar mediante pulsadores o directamente desde un microcontrolador, además de disponer de direccionamiento para manejar múltiples mensajes dentro de la memoria. La reproducción puede activarse mediante control por nivel o por flanco, y varios dispositivos pueden conectarse en cascada para conseguir tiempos de grabación superiores.

La información almacenada no requiere alimentación para mantenerse, ofreciendo una retención típica de hasta 100 años y aproximadamente 100.000 ciclos de grabación. En modo de espera puede presentar un consumo típico de apenas 1 µA, dependiendo de las condiciones de operación.

Funciones destacadas

• Grabación y reproducción de voz en un solo circuito.
• Hasta 60 segundos de duración en la versión ISD2560.
• Memoria no volátil.
• No requiere batería para conservar los mensajes.
• Preamplificador de micrófono integrado.
• Control automático de ganancia (AGC).
• Filtros de audio integrados.
• Amplificador para altavoz.
• Compatible con pulsadores.
• Compatible con microcontroladores.
• Direccionamiento para múltiples mensajes.
• Reproducción activada por nivel o flanco.
• Posibilidad de conexión en cascada.
• Oscilador interno.
• Bajo consumo en espera.

Usos comunes

• Grabadores de voz.
• Reproductores de mensajes.
• Sistemas de alarma.
• Avisadores electrónicos.
• Juguetes y productos interactivos.
• Timbres con mensajes de voz.
• Sistemas de identificación.
• Automatización.
• Proyectos con microcontroladores.
• Equipos de comunicación.
• Sistemas de señalización acústica.

Características técnicas

• Modelo: ISD2560.
• Familia: ISD2500 / ChipCorder®.
• Función: Grabación y reproducción de voz.
• Duración: Hasta 60 segundos.
• Alimentación: 4.5 V a 5.5 V aproximadamente.
• Interfaz: Pulsadores o control mediante microcontrolador.
• Entrada: Señal de micrófono.
• Salida: Señal para altavoz.
• Frecuencia de muestreo: Aproximadamente 8 kHz en la versión de 60 segundos.
• Consumo en standby: 1 µA típico.
• Retención de datos: Hasta 100 años típica.
• Ciclos de grabación: Hasta 100.000 típicos.

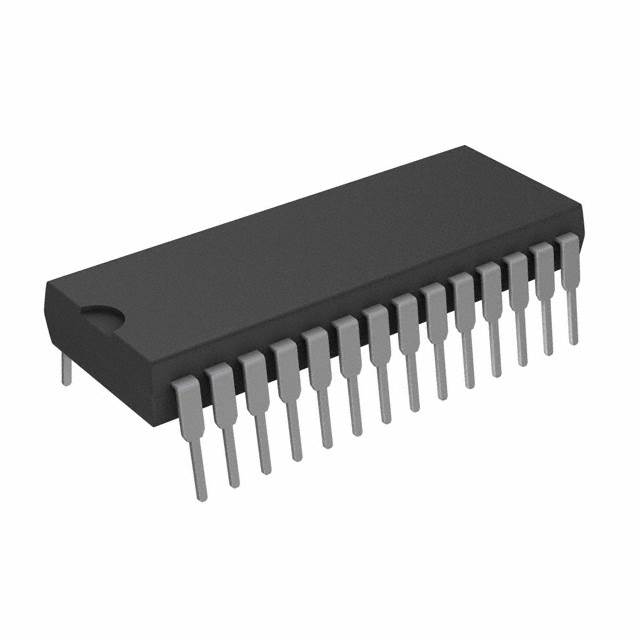

• Encapsulado: DIP-28.
• Montaje: Through Hole (THT).
• Temperatura de operación: 0 °C a 70 °C para la versión comercial en DIP.

Datasheet

ISD2560/75/90/120 – Single-Chip Multiple-Message Voice Record/Playback Device – Winbond/Nuvoton.
