ER1606CT Diodo de Recuperación Rápida 16A 600V

El diodo de recuperación rápida ER1606CT en encapsulado TO-220 es un componente esencial en la rectificación y protección de circuitos de alta potencia. Este diodo está construido con una estructura pasivada en vidrio que le otorga mayor durabilidad y confiabilidad, además de una velocidad de conmutación extremadamente rápida. Es ideal para aplicaciones donde se requiere una alta eficiencia y un manejo robusto de la corriente.

Especificaciones Técnicas Diodo de recuperación rápida ER1606CT:

• Modelo: ER1606CT

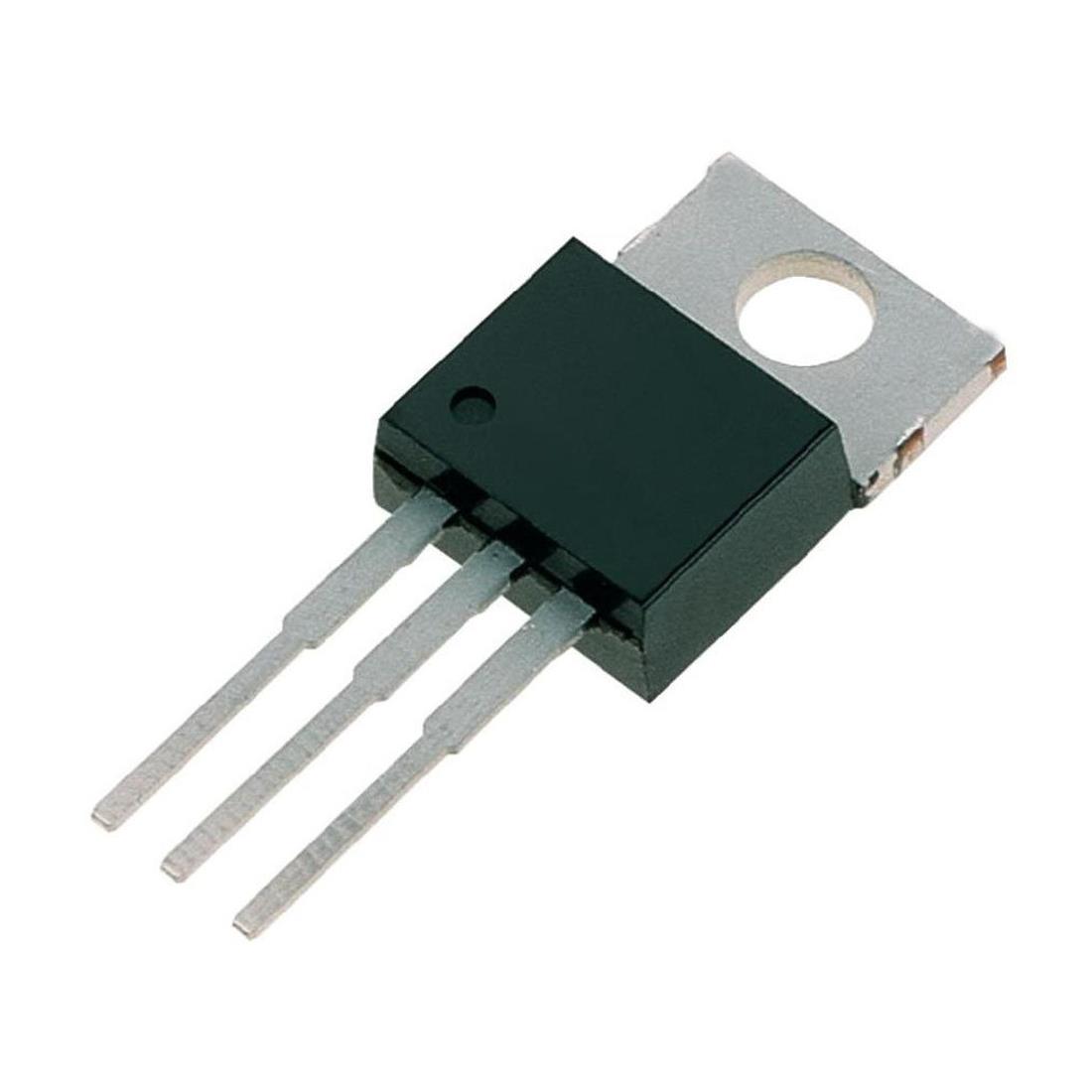

• Encapsulado: TO-220, material plástico con clasificación UL 94V-0
• Voltaje de Pico Repetitivo Inverso (VRRM): 600V
• Corriente Rectificada Promedio (IO): 16A
• Corriente de Pico No Repetitivo (IFSM): 125A
• Voltaje de Avance (VF) a 8A: 0.95V – 1.7V
• Corriente de Fuga Inversa (IRM) a 25°C: 10μA
• Tiempo de Recuperación Inversa (trr): 35 – 50ns
• Capacitancia de Unión Típica (Cj): 80pF
• Rango de Temperatura de Operación y Almacenamiento (Tj, TSTG): -65°C a +150°C

Dimensiones:

Ventajas:

1. Conmutación Ultra-Rápida: Su diseño permite tiempos de recuperación extremadamente rápidos, reduciendo significativamente las pérdidas de conmutación en aplicaciones de alta frecuencia.
2. Baja Pérdida de Energía: Gracias a su bajo voltaje de conducción y mínima corriente de fuga inversa, el ER1606CT maximiza la eficiencia en el uso de energía, siendo ideal para aplicaciones de rectificación en fuentes de alimentación conmutadas y cargadores de baterías.
3. Alta Capacidad de Corriente: Este diodo maneja hasta 16A de corriente continua y soporta picos de hasta 125A, lo que lo convierte en una excelente opción para aplicaciones industriales de alta demanda de potencia.
4. Protección Térmica y de Sobrecarga: El ER1606CT incluye protección contra sobrecalentamiento y picos de corriente, garantizando un funcionamiento seguro incluso bajo condiciones de carga extrema.

Aplicaciones Diodo de recuperación rápida ER1606CT:

• Fuentes de alimentación conmutadas: Ideal para convertir corriente alterna en corriente continua de manera eficiente y rápida.
• Rectificadores de alta frecuencia: Usado en sistemas de rectificación que requieren velocidades de conmutación rápidas y bajo ruido eléctrico.
• Sistemas de energía solar: Adecuado para manejar las fluctuaciones de energía en sistemas fotovoltaicos, permitiendo una mejor eficiencia en la conversión de energía.
• Convertidores de frecuencia: Ideal para su uso en convertidores de frecuencia en motores eléctricos y otros sistemas que demanden alta corriente.

Este diodo de recuperación rápida ER1606CT es una opción confiable para cualquier aplicación que requiera un manejo eficiente de corrientes elevadas y tiempos de respuesta rápidos, garantizando la estabilidad y seguridad del sistema.
