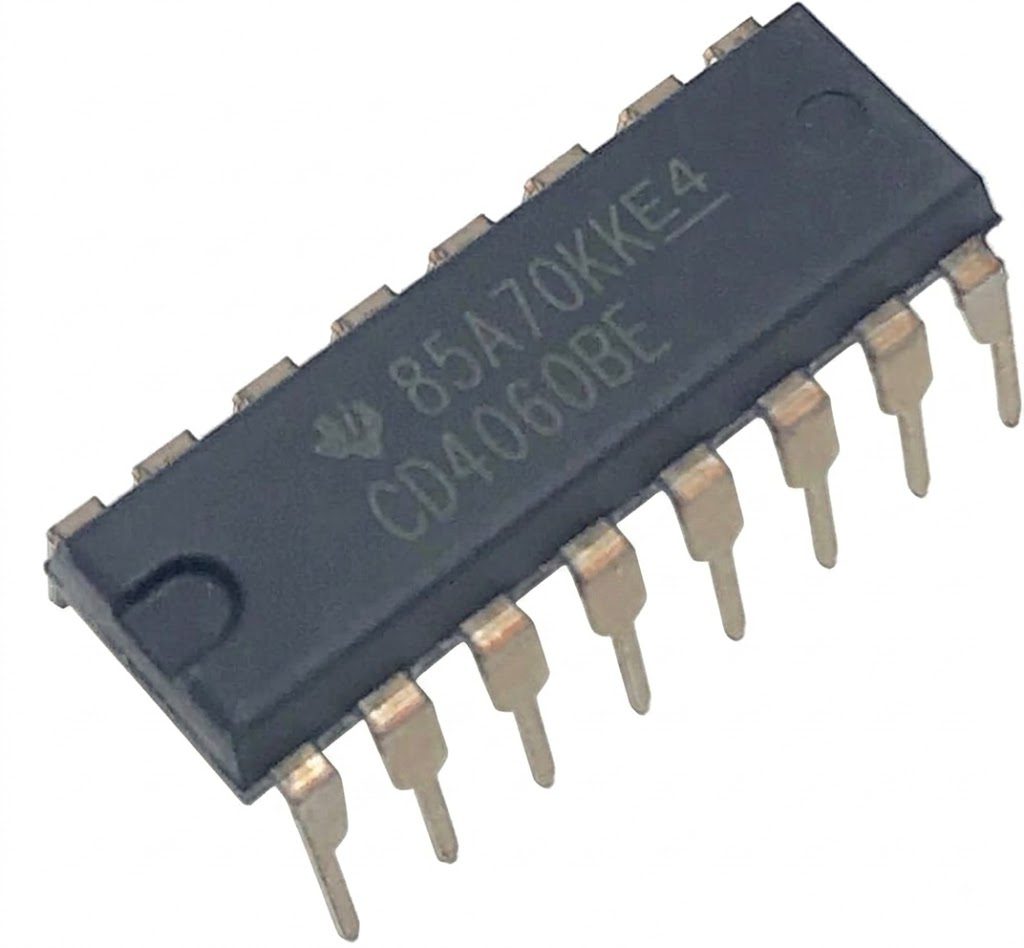

Contador Binario y Oscilador CD4060B DIP-16
El CD4060B es un contador binario CMOS de 14 etapas con oscilador integrado. Permite generar una señal de reloj mediante un circuito RC o un cristal, y posteriormente dividir esa frecuencia mediante sus etapas internas de contador. Incluye una entrada de RESET y está diseñado para trabajar con una alimentación de 0.25 V a 20 V.
El CD4060B combina en un solo circuito un oscilador y un contador binario de 14 etapas. El oscilador puede configurarse utilizando componentes externos como resistencias y condensadores, o mediante un cristal, permitiendo obtener una frecuencia de referencia estable.
La señal generada por el oscilador alimenta las etapas de división binaria. Cada etapa sucesiva reduce la frecuencia, permitiendo obtener señales de frecuencia mucho menor a partir de una frecuencia de entrada. Algunas salidas del contador están disponibles externamente para utilizarse como señales divididas.
El circuito incorpora una entrada RESET que lleva el contador al estado cero y deshabilita el oscilador cuando se activa. Las entradas y salidas están completamente tamponadas y la entrada de pulsos utiliza acción Schmitt trigger, lo que mejora el comportamiento con señales de transición lenta.
Funciones destacadas
- Contador binario de 14 etapas.
- Oscilador integrado.
- Puede utilizar oscilador RC.
- Puede utilizar cristal externo.
- Divisor de frecuencia.
- Entrada RESET.
- Entrada con Schmitt trigger.
- Salidas binarias con buffer.
- Tecnología CMOS.
- Alimentación de 0.25 V a 20 V.
- Encapsulado DIP-16 disponible.
Usos comunes
- Temporizadores.
- Divisores de frecuencia.
- Generadores de reloj.
- Relojes digitales.
- Generadores de retardos.
- Osciladores con cristal.

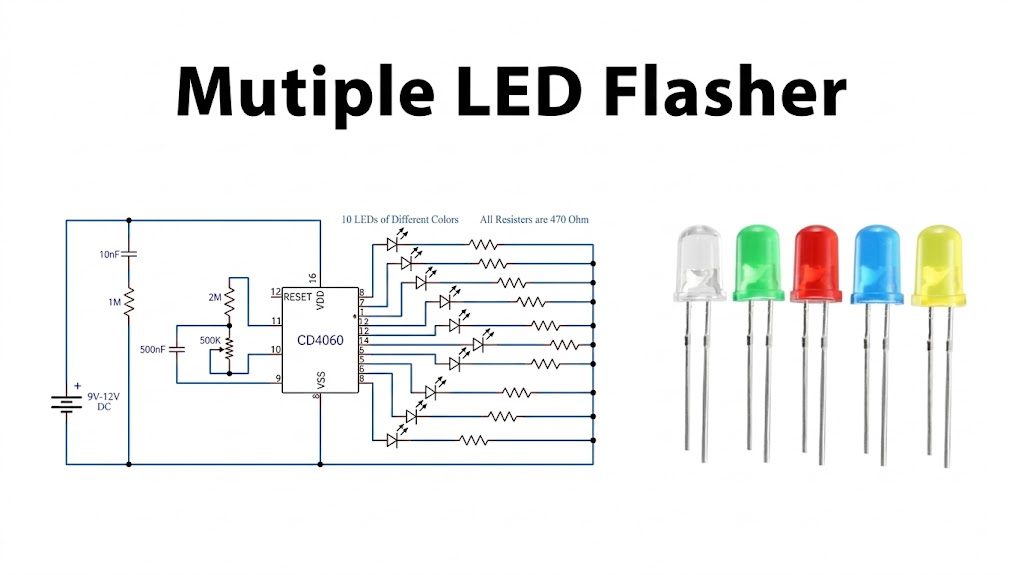

- Intermitentes LED.
- Contadores digitales.
- Generadores de señales.
- Automatización y control.
- Proyectos de electrónica digital.
Características técnicas
- Modelo: CD4060B / CD4060BE.
- Tipo: Contador binario CMOS con oscilador.
- Número de etapas: 14.
- Alimentación: -0.5 V a 20 V.
- Oscilador: RC o cristal.
- Reset: Sí, activo en nivel alto.
- Salidas: Push-Pull.
- Entradas: CMOS estándar.
- Temperatura de operación: −55 °C a +125 °C.

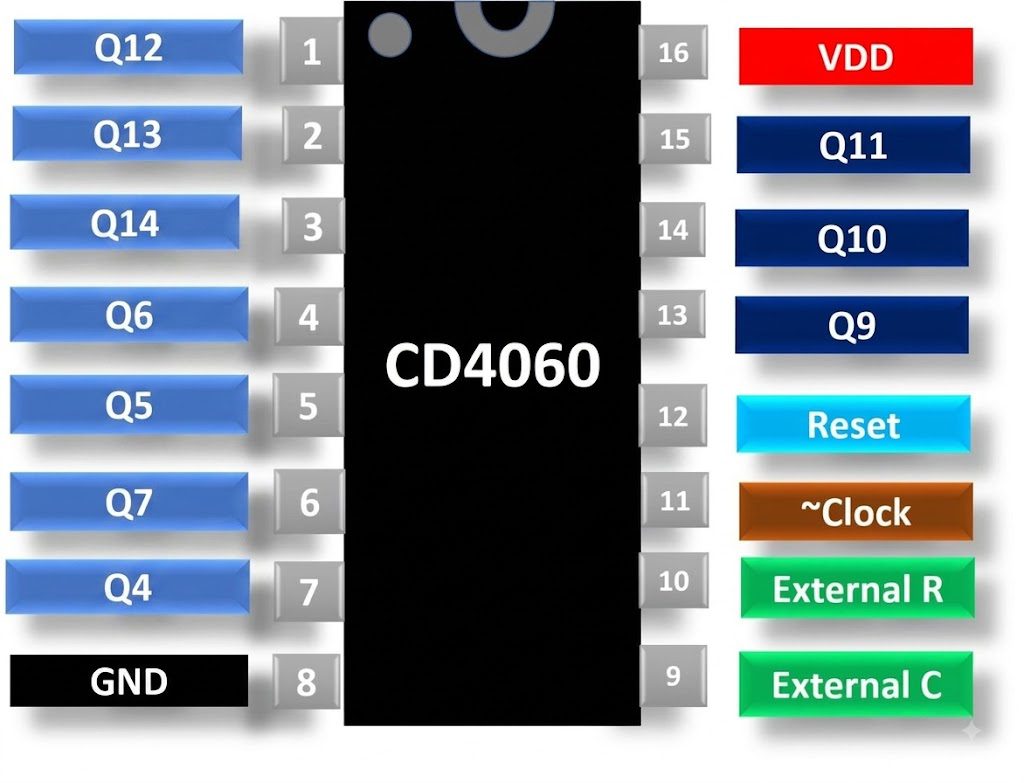

- Número de pines: 16.
- Encapsulado: PDIP-16, SOIC-16, TSSOP-16 y otras variantes.
- Montaje: THT en versión PDIP.
Datasheet
CD4060B – CMOS 14-Stage Ripple-Carry Binary Counter/Divider and Oscillator
Para más productos consulte la sección: Circuitos Integrados, Contadores, Divisores de Frecuencia y Osciladores.
Conozca más sobre otros contadores y divisores de frecuencia.
