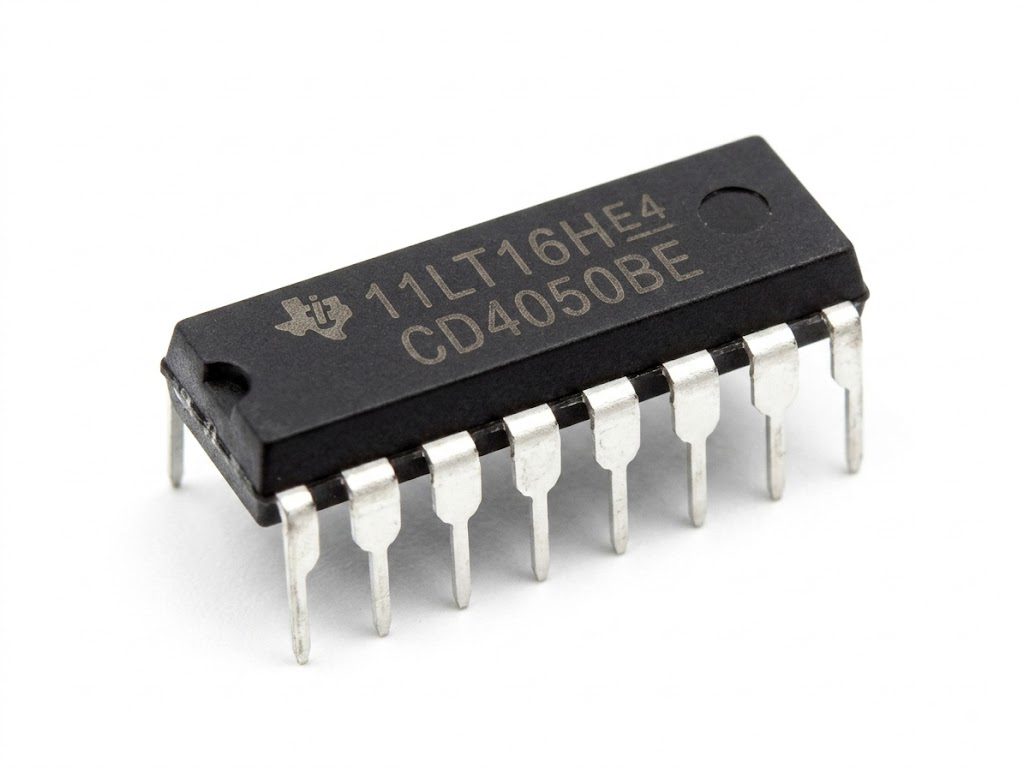

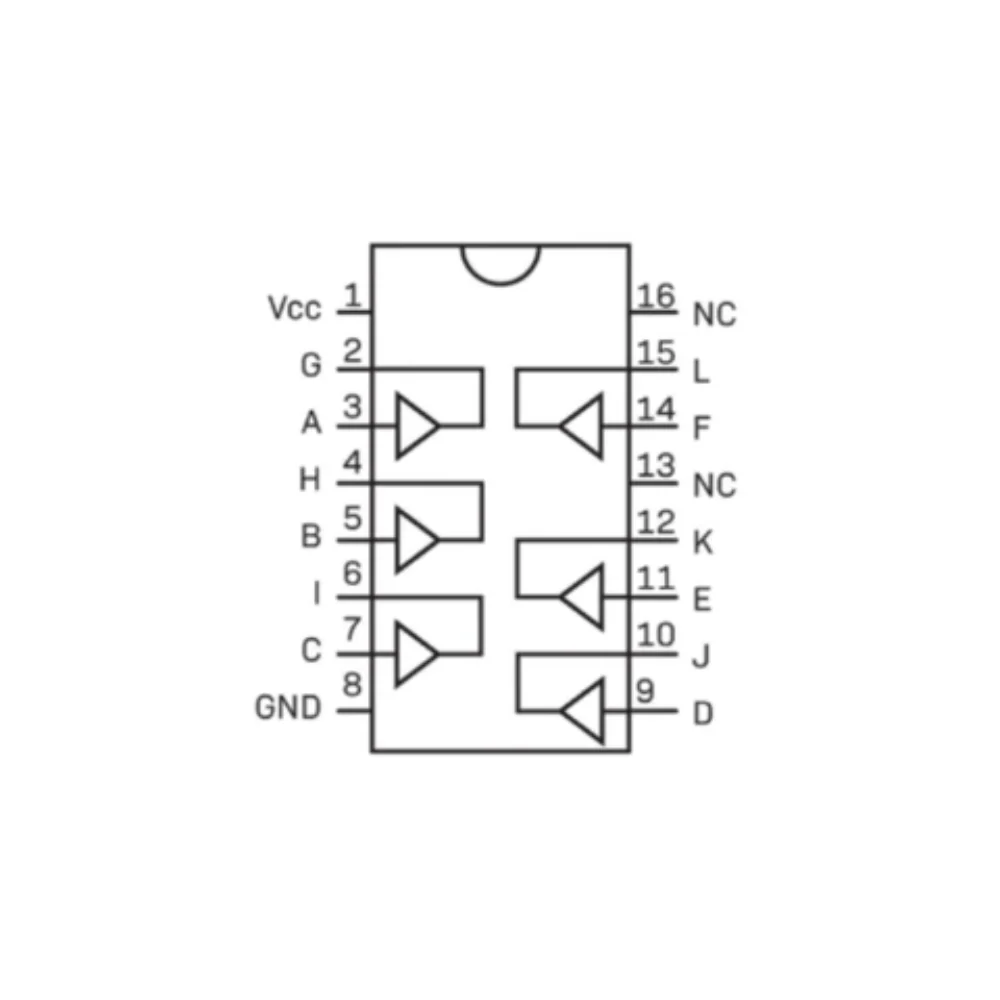

Buffer CMOS Hexagonal CD4050B DIP-16

El CD4050B integra seis buffers no inversores independientes. La señal aplicada a cada entrada aparece en su salida conservando la misma lógica, por lo que puede utilizarse para aumentar la capacidad de manejo de una señal, aislar etapas lógicas o realizar conversión de niveles.

Una característica importante es su capacidad para realizar conversión de niveles lógicos de alto a bajo utilizando una sola tensión de alimentación. TI especifica que el nivel alto de entrada puede superar la tensión de alimentación VCC en aplicaciones de conversión de niveles.

El dispositivo dispone de diodos de protección/clamp en las entradas, por lo que la aplicación concreta debe respetar las condiciones indicadas en el datasheet. No debe asumirse que cualquier tensión superior a VCC puede aplicarse directamente sin verificar corriente y condiciones de operación.

Funciones destacadas

• 6 buffers independientes.
• Funcionamiento no inversor.
• Tecnología CMOS.
• Conversión de niveles lógicos.
• Alimentación de -0.5 a 20 V.
• Salidas push-pull.
• Alta capacidad de corriente de hundimiento.
• Puede manejar dos cargas DTL/TTL bajo las condiciones especificadas.
• Diodos de clamp en las entradas.
• Bajo consumo.

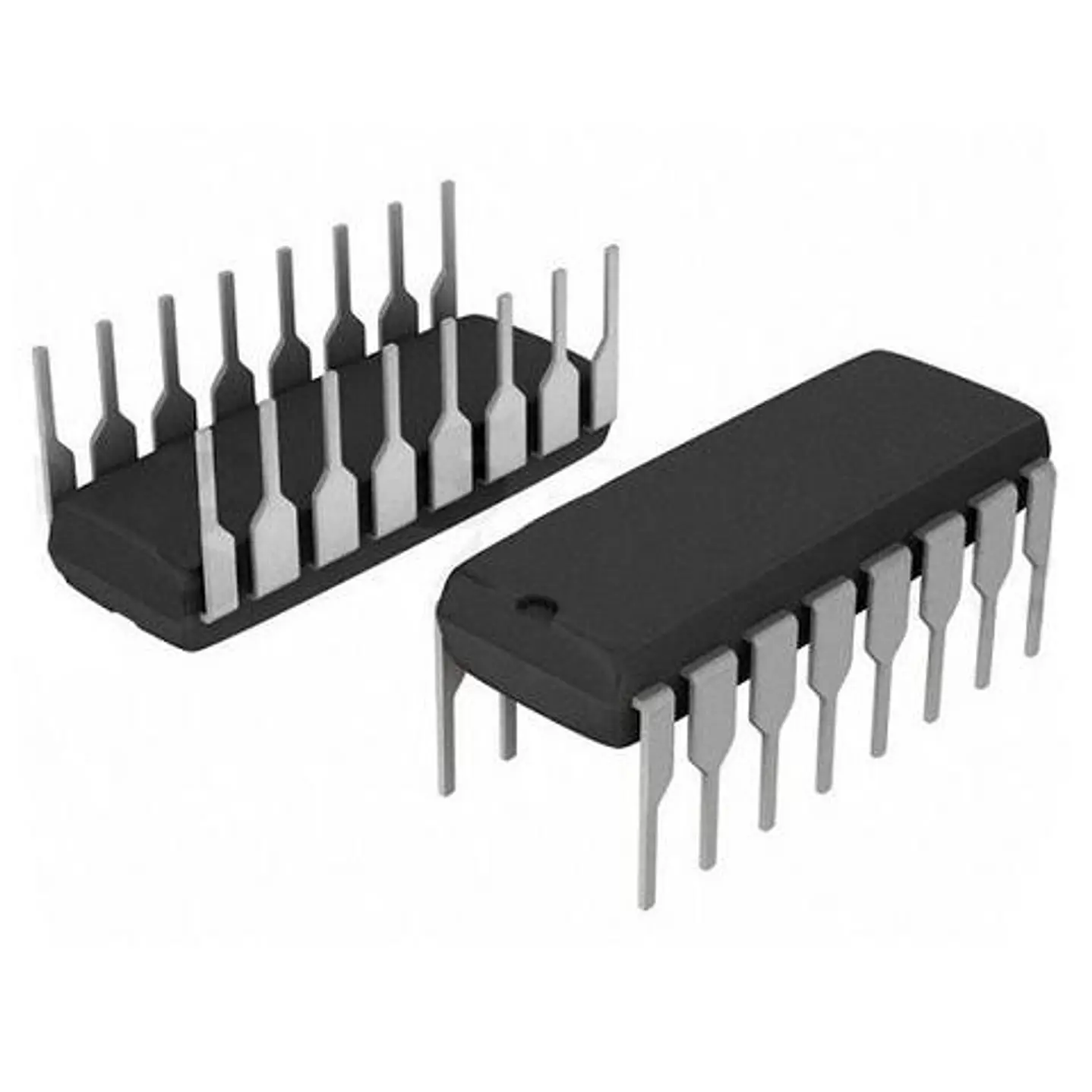

• Encapsulado DIP-16 disponible.

Usos comunes

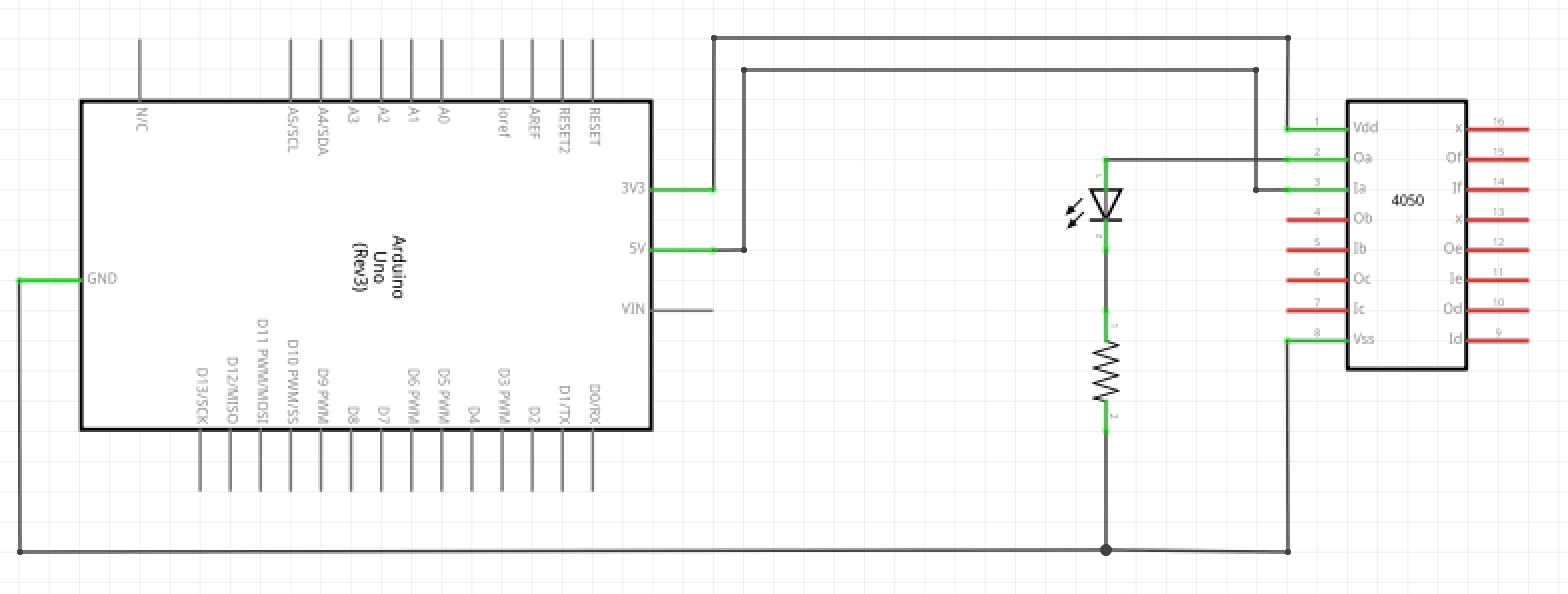

• Conversión de niveles lógicos.
• Interfaz CMOS a TTL/DTL.
• Acondicionamiento de señales.
• Buffer de señales digitales.
• Manejo de cargas lógicas.
• Expansión de capacidad de salida.
• Interfaces entre diferentes familias lógicas.
• Circuitos de control.
• Automatización.
• Electrónica digital.

Características técnicas

• Modelo: CD4050B / CD4050BE.
• Tipo: Buffer CMOS hexagonal no inversor.
• Número de canales: 6.
• Alimentación: 0.5 V a 20 V.
• Tipo de salida: Push-pull.
• Corriente de salida IOL máxima: 18 mA.
• Corriente IOH especificada: −3,1 mA.
• Corriente de alimentación máxima: 120 µA.
• Temperatura de operación: −65 °C a +150 °C.
• Encapsulado: PDIP-16, SOIC-16, TSSOP-16 y otros según versión.
• Montaje: THT en versión PDIP.

Datasheet

CD4049UB / CD4050B – CMOS Hex Inverting Buffer and Converter.
