Compuerta Lógica NOR Cuádruple CMOS CD4001
$ 2,200.0
Compuerta Lógica NOR CD4001 CMOS cuádruple con dos entradas por circuito, diseñada para aplicaciones de control lógico digital y automatización en sistemas electrónicos.
10 disponibles
La Compuerta Lógica NOR Cuádruple de 2 Entradas CD4001 es un circuito integrado CMOS de alto rendimiento, diseñado para proyectos de electrónica, robótica e ingeniería que requieren procesamiento lógico digital estable y eficiente. Este dispositivo integra cuatro circuitos NOR independientes, permitiendo implementar funciones lógicas complejas en un mismo componente.
Perteneciente a la familia CD4000, el CD4001 destaca por su bajo consumo energético y su amplia compatibilidad con diferentes sistemas electrónicos. Funciona en un rango de tensión de alimentación desde 3V hasta 18V DC, lo que le confiere flexibilidad para su integración en múltiples aplicaciones. Además, ofrece una corriente de salida de 6.8 mA y un rendimiento confiable en un rango de temperatura de operación de -55°C a 125°C.
El encapsulado DIP14 facilita su integración en protoboards y placas electrónicas, mientras que su construcción CMOS asegura mínima disipación de energía. Este componente es ideal para diseñadores y técnicos que buscan robustez y precisión en circuitos de control lógico digital, sistemas de automatización y proyectos de procesamiento de señales.
La Compuerta Lógica NOR CD4001 se utiliza ampliamente en el diseño de sistemas digitales, temporizadores, controladores y circuitos lógicos combinacionales. Su estructura cuádruple optimiza el espacio y mejora la eficiencia en proyectos complejos.
Funciones destacadas de la Compuerta Lógica NOR CD4001:

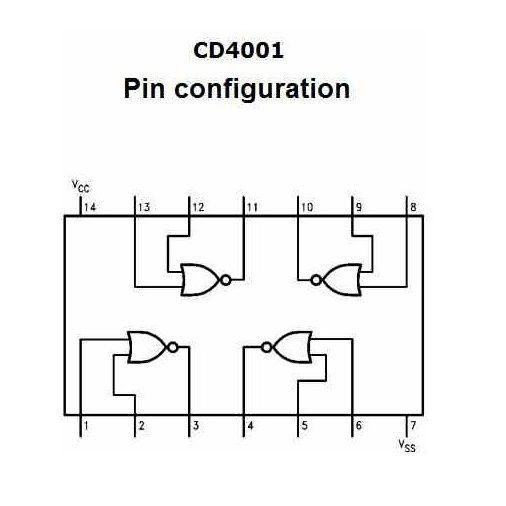

- Cuatro circuitos NOR independientes
- Operación CMOS de bajo consumo
- Amplio rango de tensión de alimentación (3V–18V)
- Corriente de salida: 6.8 mA
- Alta estabilidad térmica (-55°C a 125°C)
- Encapsulado DIP14 para integración sencilla
Aplicaciones comunes:
- Sistemas de control lógico digital
- Automatización industrial
- Procesamiento de señales
- Temporizadores y controladores
- Proyectos de robótica y electrónica avanzada
Características técnicas:
- Tipo: CMOS
- Familia: CD4000
- Función lógica: Compuerta NOR
- Número de elementos: Cuádruple
- Entrada del disparador Schmitt: Sin entrada disparador Schmitt
- Número de entradas: 2
- Tensión de alimentación mínima: 3 V
- Tensión de alimentación máxima: 18 V
- Corriente de salida: 6.8 mA
- Temperatura de trabajo mínima: -55°C
- Temperatura de trabajo máxima: 125°C
- Encapsulado: DIP14
Hoja de datos:CD4001
Para más Compuertas Lógicas, consulte la sección Compuertas Lógicas
Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera anti estática
