Compuerta Lógica Dual AND SN74LS21N

La Compuerta lógica AND SN74LS21N es un componente esencial en circuitos digitales, diseñada para ofrecer rendimiento y confiabilidad en aplicaciones de electrónica y automatización. Fabricada por Texas Instruments, pertenece a la familia lógica LS, conocida por su velocidad y bajo consumo.

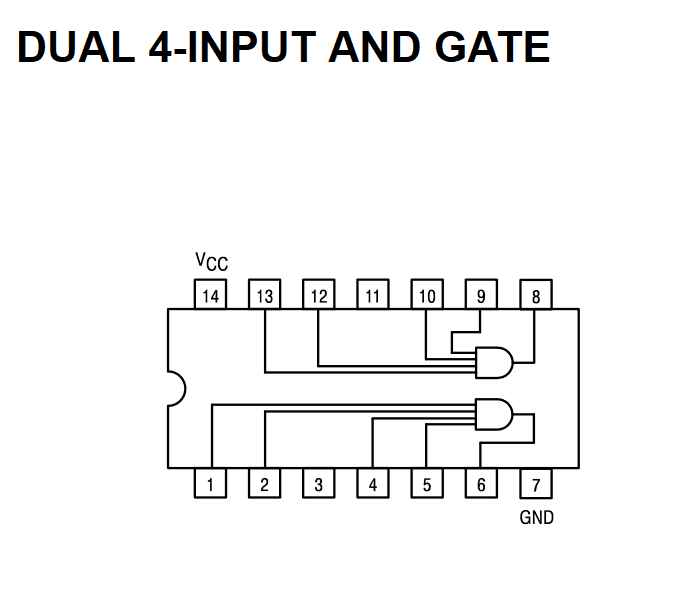

Este módulo integra dos compuertas lógicas AND de cuatro entradas en un encapsulado DIP de 14 pines, facilitando su implementación en diseños de sistemas digitales complejos. Con un rango de operación de voltaje entre 4.75V y 5.25V, la SN74LS21N asegura compatibilidad con la mayoría de los circuitos TTL estándar.

La compuerta presenta un tiempo de propagación de 23 ns, permitiendo operaciones rápidas y eficientes. Su capacidad de corriente de salida —0.4 mA en nivel alto y 8 mA en nivel bajo— garantiza un funcionamiento estable incluso en aplicaciones exigentes.

Este componente es ideal para ingenieros y desarrolladores que trabajan en proyectos de control digital, sistemas lógicos, procesamiento de señales y circuitos integrados. Además, su encapsulado DIP facilita la integración en prototipos y placas de circuito impreso.

Funciones destacadas de la Compuerta lógica AND SN74LS21N:

• Dos canales de lógica AND de alta velocidad.
• Compatibilidad TTL estándar.
• Tiempo de propagación de 23 ns.
• Encapsulado DIP de 14 pines para fácil montaje.
• Voltaje de operación estable: 4.75V a 5.25V.

Aplicaciones comunes:

• Sistemas de control digital.
• Circuitos lógicos TTL.
• Automatización industrial.
• Proyectos de ingeniería electrónica.
• Diseño y pruebas de prototipos electrónicos.

Características técnicas:

• Fabricante: Texas Instruments.
• Número de canales: 2.
• Familia lógica: LS.
• Tipo lógico: AND.
• Voltaje de operación: 4.75V a 5.25V.
• Tiempo de propagación: 23ns.
• Corriente de salida nivel alto: -0.4 mA.
• Corriente de salida nivel bajo: 8 mA.
• Temperatura de trabajo: 0 °C a 70 °C.
• Número de líneas de entrada: 4.
• Número de líneas de salida: 1.
• Pines: 14.
• Tipo de encapsulado: DIP.
• Medidas: 4.57 x 19.3 x 6.35 mm.

Hoja de datos: SN74LS21N
