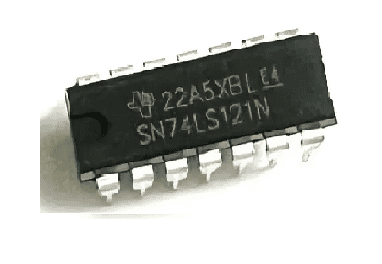

Circuito Integrado 74LS121 Multivibrador Monoestable Re-disparable DIP-14

El 74LS121 es un circuito integrado TTL diseñado para generar un único pulso de salida con un ancho determinado por componentes externos (resistencia y capacitor). Su arquitectura re-disparable permite extender la duración del pulso si se recibe un nuevo disparo antes de finalizar el ciclo, característica muy útil en sistemas de temporización y control digital.

El dispositivo dispone de entradas de disparo activadas por diferentes niveles lógicos, una entrada de Clear para reinicio asíncrono y dos salidas complementarias (Q y Q̅), facilitando su integración en circuitos digitales TTL. Su funcionamiento estable y alta velocidad lo convierten en un componente ampliamente utilizado en sistemas de sincronización, generación de retardos, eliminación de rebotes, control industrial e instrumentación electrónica.

Al pertenecer a la familia 74LS, el 74LS121 opera con alimentación de 5 V, ofreciendo bajo consumo y compatibilidad con otros circuitos lógicos TTL de la misma serie.

Funciones destacadas

• Multivibrador monoestable (One-Shot).
• Re-disparable.
• Generación de pulsos temporizados.
• Duración del pulso ajustable mediante RC externo.
• Entrada de borrado asíncrono (Clear).
• Salidas complementarias Q y Q̅.
• Alta velocidad de respuesta.
• Tecnología TTL Low Power Schottky.
• Compatible con lógica TTL.
• Encapsulado DIP-14.

Usos comunes

• Generación de pulsos.
• Temporizadores electrónicos.
• Eliminación de rebotes (Debounce).
• Retardos digitales.
• Sincronización de señales.
• Instrumentación electrónica.
• Sistemas de automatización.
• Control industrial.
• Interfaces digitales.
• Proyectos educativos.

Características técnicas

• Modelo: 74LS121.
• Tipo: Multivibrador monoestable re-disparable.
• Tecnología: TTL Low Power Schottky (LS).
• Voltaje de alimentación (VCC): 4.75 V a 5.25 V.
• Voltaje nominal: 5 V.
• Salidas: Q y Q̅ complementarias.
• Entrada Clear: Sí (borrado asíncrono).
• Temporización: Mediante resistencia y capacitor externos.
• Tiempo de propagación: Aproximadamente 25 ns.
• Temperatura de operación: 0 °C a +70 °C (versión comercial).
• Encapsulado: DIP-14.
• Montaje: Through Hole (THT).

Datasheet

74LS121 – One-Shot with Clear and Complementary Outputs Datasheet.
