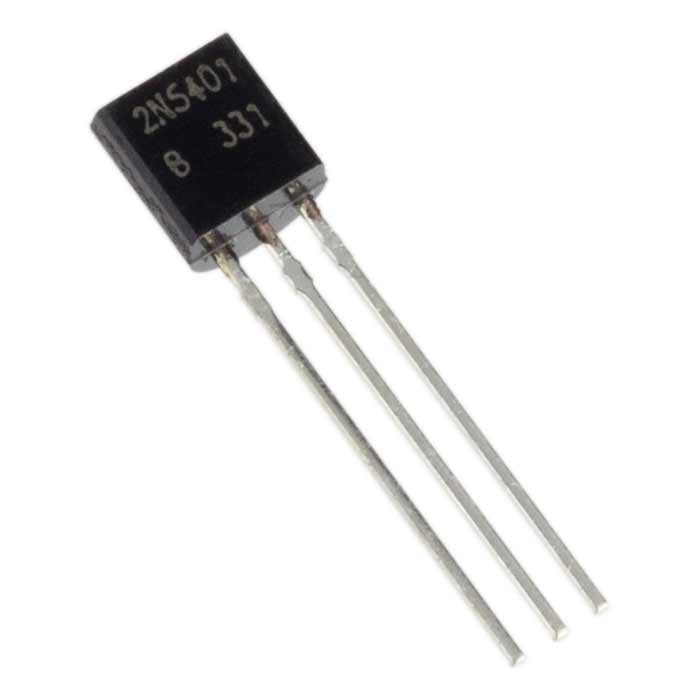

Transistores PNP 2N5401 BJT TO-92 160V 500mA Paquete X10

Los Transistores PNP 2N5401 BJT son dispositivos semiconductores de propósito general diseñados para aplicaciones de amplificación y conmutación en alta tensión. Con una configuración single PNP y encapsulado TO-92-3, este modelo ofrece alta fiabilidad, bajo ruido y una excelente respuesta en frecuencia para sistemas de señal y control.

El Transistor 2N5401 soporta un voltaje colector-emisor (VCEO) máximo de 150V y un voltaje colector-base (VCBO) de 160V, con una corriente de colector continua de hasta 0.3A y picos de hasta 0.6A. Su frecuencia de transición mínima de 300MHz garantiza un desempeño estable en amplificadores de señal, etapas de audio y circuitos de conmutación rápida.

Con una ganancia de corriente (hFE mínima de 50) y una disipación de potencia de 625mW, los Transistores PNP 2N5401 BJT mantienen un funcionamiento confiable incluso bajo condiciones térmicas exigentes. Su amplio rango operativo de -55°C a 150°C permite su uso en proyectos industriales, educativos y de laboratorio donde se requiere precisión y resistencia.

El paquete incluye 10 unidades, ideal para desarrolladores y técnicos que necesitan componentes de alta tensión para prototipos o mantenimiento de equipos electrónicos. Su combinación de voltaje, estabilidad y frecuencia lo hace esencial en diseños de amplificación diferencial, fuentes reguladas y circuitos de control.

Funciones destacadas de los Transistores PNP 2N5401 BJT:

• Soporte de alta tensión hasta 160V.
• Corriente de colector continua de 0.3A y picos de 0.6A.
• Frecuencia de transición de 300MHz para señal rápida.
• Alta ganancia y bajo nivel de ruido.
• Estabilidad térmica y eléctrica en amplio rango de temperatura.
• Encapsulado TO-92 de fácil montaje.

Aplicaciones comunes:

• Amplificadores de señal y etapas de audio.
• Circuitos de conmutación de alta tensión.
• Controladores de carga y fuentes reguladas.
• Proyectos de instrumentación y medición.
• Prototipos y prácticas educativas de electrónica.

Características técnicas:

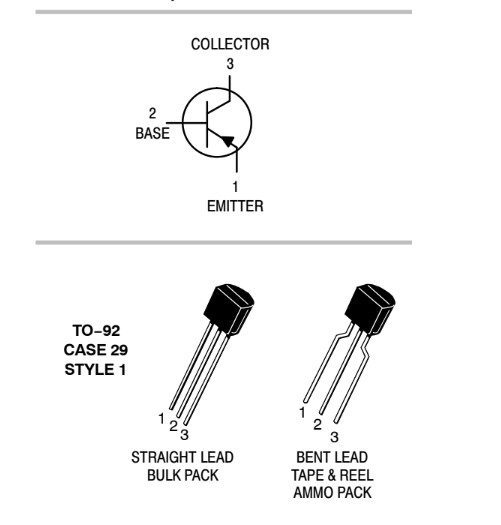

• Empaquetado: TO-92-3
• Polaridad: PNP
• Configuración: Single
• VCEO (máx): 150V
• VCBO (máx): 160V
• VEBO (máx): 5V
• Corriente de colector (IC máx): 0.3A
• Corriente de colector pico: 0.6A
• Ganancia de corriente (hFE mín): 50
• Frecuencia de transición (fT): 300MHz (mín)
• Disipación de potencia: 625mW
• Temperatura de trabajo: -55°C a 150°C

Hoja de datos:2N5401
