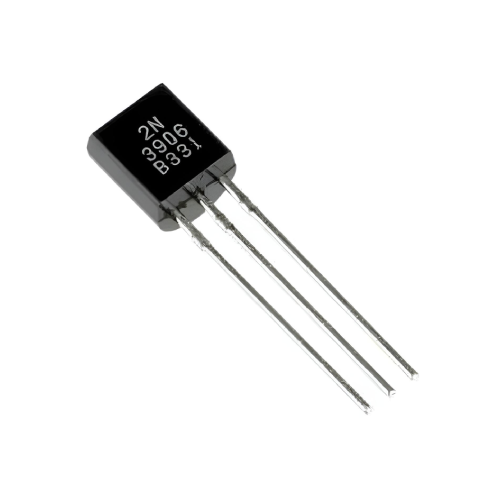

Transistor PNP 2N3906
Transistor PNP 2N3906 – Perfecto para aplicaciones de amplificación y conmutación de baja potencia, con alta ganancia y frecuencia de transición de hasta 250 MH

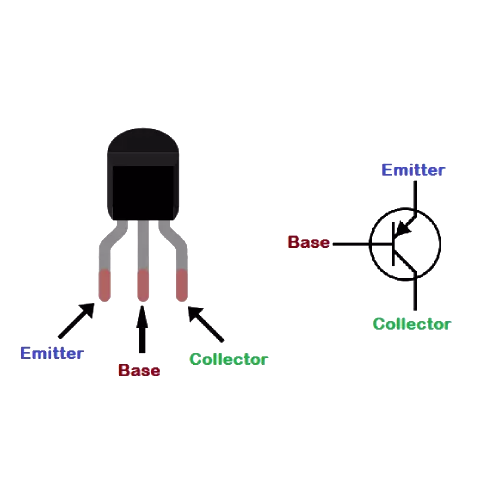

El transistor PNP 2N3906 es un transistor de unión bipolar de propósito general, diseñado para aplicaciones de amplificación y conmutación de baja potencia. Fabricado en silicio epitaxial planar, se presenta en un encapsulado TO-92, ideal para montaje en placa de circuito impreso (PCB) mediante tecnología de orificio pasante (through-hole). Es complementario al transistor NPN 2N3904.
Materiales y características:
Este transistor está construido con materiales semiconductores de alta calidad, garantizando una alta fiabilidad y rendimiento en aplicaciones electrónicas. Su encapsulado TO-92 proporciona una excelente disipación térmica y es adecuado para aplicaciones en entornos con temperaturas que oscilan entre -55°C y +150°C.
Particularidades:
El 2N3906 es conocido por su alta ganancia de corriente (hFE) y su capacidad para operar a frecuencias de transición de hasta 250 MHz. Estas características lo hacen ideal para aplicaciones en audio, conmutación de señales y amplificación de baja potencia.
Funciones destacadas de Transistor PNP 2N3906
- Transistor PNP de propósito general.
- Alta ganancia de corriente (hFE).
- Frecuencia de transición de hasta 250 MHz.
- Encapsulado TO-92 para montaje en PCB.
- Rango de temperatura de operación de -55°C a +150°C.
Especificaciones técnicas
- Tipo: PNP
- Voltaje máximo colector-emisor (Vceo): 40 V
- Voltaje máximo colector-base (Vcbo): 40 V
- Voltaje máximo emisor-base (Vebo): 5 V
- Corriente máxima colector (Ic): 200 mA
- Disipación de potencia máxima: 625 mW
- Frecuencia de transición (ft): 250 MHz
- Ganancia de corriente (hFE): 100 a 300
- Encapsulado: TO-92
- Temperatura de operación: -55°C a +150°C
Aplicaciones recomendadas
El transistor 2N3906 es ideal para aplicaciones de amplificación de baja potencia, conmutación de señales, y como interruptor en circuitos de audio y control. Su alta frecuencia de transición lo hace adecuado para aplicaciones en radiofrecuencia y comunicaciones.
Datasheet: 2N3906.
Para más productos relacionados visita nuestra categoría Transistores.
