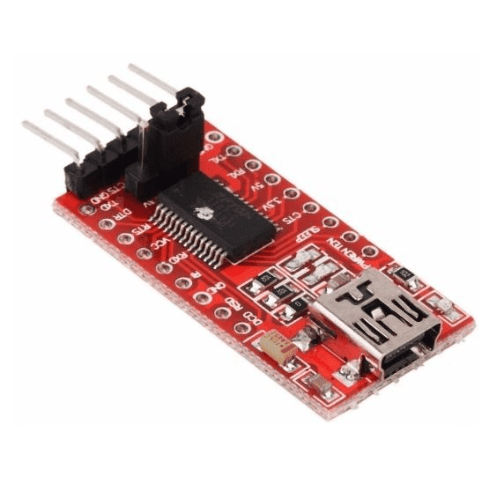

Tarjeta FT232-FTDI
$ 3.1 – $ 4.4
Programador USB a TTL serial, para poder cargar Sketches a muchos tipos de placas Arduino que no cuentan con FTDI integrado.
Tarjeta Ft232 de desarrollo, circuito integrado conversor de interfaz serial USB-UART (RS232).
Se alimenta directamente del puerto USB, y su pin VCCIO puede ser puesto a 3.3V por medio del Jumper. La mayoría de los pines del integrado vienen conectados a las regletas laterales para que este integrado pueda usarse directamente sobre un protoboard. Utiliza un puerto Mini USB (Mini-B) para conectarse al PC, para esto puede usar el Cable Mini USB.
Cantidad:
- 1 unidad – Tarjeta Ft232
Características:
- La tarjeta posee dos regletas de 9 pines con espacios de 0.1″ (2.54mm) entre pines.
- El terminal de salida de 3.3v puede proveer hasta 50mA para lógica externa de ser necesario.
- Dimensiones de la tarjeta: 18 mm x 35 mm.
Especificaciones técnicas:
- DTR: Data Terminal Ready – salida que se utiliza para el control de flujo.
- RX: Pin de recepción de datos serie.
- TX: Pin de transmisión de datos serie.
- VCC: salida de tensión positiva – esto es controlado por el puente. Si el puente está ajustado a 5V, esto proporcionará una salida de 5V. Si el puente se establece en 3,3 V, esto proporcionará una salida de 3.3V.
- CTS: Clear To Send – Pin utilizado para el control de flujo.
- GND: 0V
- Velocidad de transmisión entre 300 bps ~ 1 Mbps.
- Para la mayoría de los usos, sólo tiene que conectar los siguientes pines:
- RX de esta placa a la TX del otro dispositivo
- TX de esta placa a la RX del otro dispositivo
- GND de esta placa a la GND del otro dispositivo
Hoja de datos:
Aplicaciones:
- Conversor de interfaz serial USB-UART (RS232).
| Color | Azul, Rojo |
|---|
