NUCLEO 64- STM32F446
$ 35.0
Las placas STM32 Nucleo-64 proporcionan una forma asequible y flexible para que los usuarios prueben nuevos conceptos y construyan prototipos con los microcontroladores STM32, eligiendo entre varias combinaciones de rendimiento, consumo de energía y conectividad. Para las tarjetas compatibles, el SMPS reduce significativamente el consumo de energía.
El soporte de conectividad Arduino Uno V3 permite la fácil expansión de la funcionalidad de la plataforma de desarrollo abierto STM32 Nucleo con una amplia selección de shields especializados.
Agotado
Cantidad:
1 unidad – Tarjeta de desarrollo Nucleo 64- STM32F446
Características:
- Núcleo: CPU ARM® Cortex®-M4 de 32 bits con FPU, acelerador adaptable en tiempo real (ART Accelerator ™) que permite la ejecución del estado de espera 0 desde la memoria Fl ash, frecuencia hasta 180 MHz, MPU, 225 DMIPS / 1.25 DMIPS / MHz (Dhrystone 2.1), e instrucciones DSP
- Recuerdos
- 512 kB de memoria flash
- 128 KB de SRAM
- Controlador de memoria externo flexible con bus de datos de hasta 16 bits: SRAM, PSRAM, SDRAM / LPSDR SDRAM, memorias Flash NOR / NAND
- Interfaz Quad SPI de modo dual
- Interfaz LCD paralela, modos 8080/6800
- Gestión del reloj, reinicio y suministro.
- Suministro de aplicaciones de 1.7 V a 3.6 V y E / S
- POR, PDR, PVD y BOR
- Oscilador de cristal de 4 a 26 MHz
- Control interno de fábrica de 16 MHz (1% de precisión)
- Oscilador de 32 kHz para RTC con calibración
- RC interno de 32 kHz con calibracion
- Baja potencia
- Modos Sleep, Stop y Standby.
- Suministro V BAT para RTC, registros de respaldo de 20 × 32 bits + SRAM de respaldo opcional de 4 KB
- 3 × 12 bits, 2.4 MSPS ADC: hasta 24 canales y 7.2 MSPS en modo de triple entrelazado
- Convertidores D / A 2 × 12 bits
- DMA de propósito general: controlador DMA de 16 secuencias con FIFO y soporte de ráfaga
- Hasta 17 temporizadores: 2x watchdog, 1x SysTick timer y hasta doce temporizadores de 16 bits y dos de 32 bits hasta 180 MHz, cada uno con hasta 4 IC / OC / PWM o contador de impulsos
- Modo de depuración
- Interfaces SWD y JTAG
- Cortex®-M4 Trace Macrocell ™
- Hasta 114 puertos de E / S con capacidad de interrupción
- Hasta 111 I / Os rápidos hasta 90 MHz
- Hasta 112 5 I / Os tolerantes a V
- Hasta 20 interfaces de comunicación.
- SPDIF-Rx
- Hasta 4 × I 2 interfaces C (SMBus / PMBus)
- Hasta 4 USARTs / 2 UARTs (11.25 Mbit / s, interfaz ISO7816, LIN, IrDA, control de módem)
- Hasta 4 SPIs (45 Mbits / s), 3 con I 2 S muxed para una precisión de clase de audio a través de PLL de audio interno o reloj externo
- 2 x SAI (interfaz de audio en serie)
- 2 × CAN (2.0B activo)
- Interfaz SDIO
- Control de electrónica de consumo (CEC) I / F
- Conectividad avanzada
- Dispositivo USB 2.0 de velocidad completa / host / controlador OTG con PHY en el chip
- Dispositivo USB 2.0 de alta velocidad / velocidad completa / host / controlador OTG con DMA dedicado, PHY de velocidad completa en el chip y ULPI
- Riel de alimentación USB dedicado que permite el funcionamiento de PHY en chip en toda la gama de fuentes de alimentación de MCU
- Interfaz de cámara paralela de 8 a 14 bits de hasta 54 Mbytes / s
- Unidad de cálculo CRC
- RTC: precisión subsecundaria, calendario de hardware
- ID única de 96 bits
Distribución de pines:
- Pines hembra:
- Pines macho:
Hoja de datos:
Debes acceder para publicar una valoración.
Productos relacionados
-
Añadir al carritoSoporta memorias eeprom I2C/SPI de la serie 24 y 25 de 8/16 bits y permite programación, lectura, borrado y verificación de la memoria.
Admite el procedimiento de descarga de la serie STC de singlechip
Software muy fácil de usar compatible con todos los Windows.
-
Módulo Ethernet W5500
$ 6.3Añadir al carritoEl modulo Ethernet Shield Lan cuenta con un chip w5500 que lo hace un excelente dispositivo de comunicación, el cual mejora la estabilidad en la transmisión de datos y establece un protocolo SPI.
-
Módulo Ethernet W5100
$ 9.1Añadir al carritoEl modulo Ethernet Shield Lan cuenta con un chip w5100 que lo hace un excelente dispositivo de comunicación, el cual mejora la estabilidad en la transmisión, haciendo más sencilla la conexión a la red y establece un protocolo SPI.
Este dispositivo reemplaza al tradicional Ethernet shield de arduino.
-
PROPIC40 Ultimate PIC16f877A
$ 25.0Leer másControlador definitivo para proyectos de robot basados en PIC16F877A. Placa base de alta eficiencia y fácil de usar para sus proyectos.
El controlador definitivo para robots, para proyectos basados en PIC. Sugerimos firmemente ese controlador para proyectos de Sumo Robot.
La placa incluye PIC principal como PIC16F877A (* También se pueden usar otros PIC de 40 pines).
Beneficios:
Modo de conmutación Regulador de 5 voltios de alta eficiencia. + El voltaje de entrada se puede aplicar de 7V a 32V. El regulador tiene protección de corriente corta. Y puede dar un total de salida de 500mA.
Fácil conexión de terminales verdes, sin clavijas de crimpado. Solo use cables genéricos para las conexiones.
Puerto ISP incorporado que brinda una fácil programación sin extracción de PIC. Puede programar directamente el PIC con el pin ISP de su programador.
Con el cristal de 20Mhz, se logra la ejecución del programa de alta velocidad.
Pic16F877 Uno de los modelos PIC más fáciles y comunes para el desarrollo.
Se sugiere que use el lenguaje MikroC para programar.
Al diseñar la placa ProPIC40, se agrego compatibilidad a otros modelos PIC populares como 18F4550. Los 18F4550 y 16F877A Pıc solo tienen una diferencia en los pines. Pin17, que el 18F4550 necesita un capacitor adicional de 1x 220nF, mientras que 16F877a no necesita. Se agrego esa área de soldadura adicional en la capa inferior si desea usar para 18F4550. Además, el cristal de 20 Mhz es adecuado para casi todos los PIC de 40 pines.
-

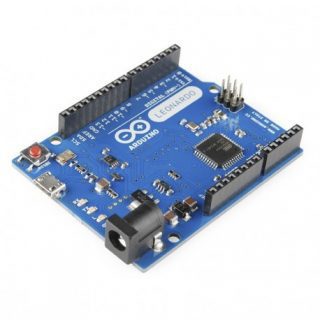

Arduino Leonardo + Cable USB
