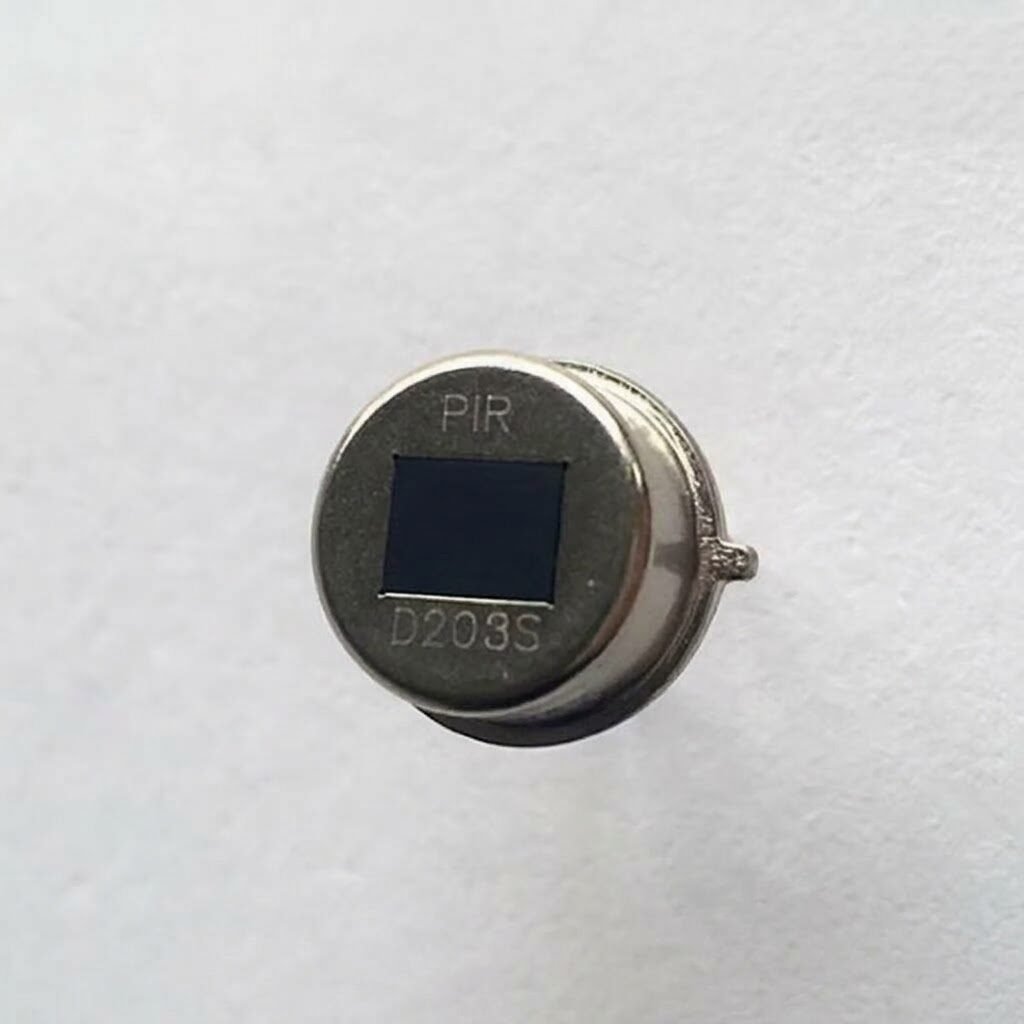

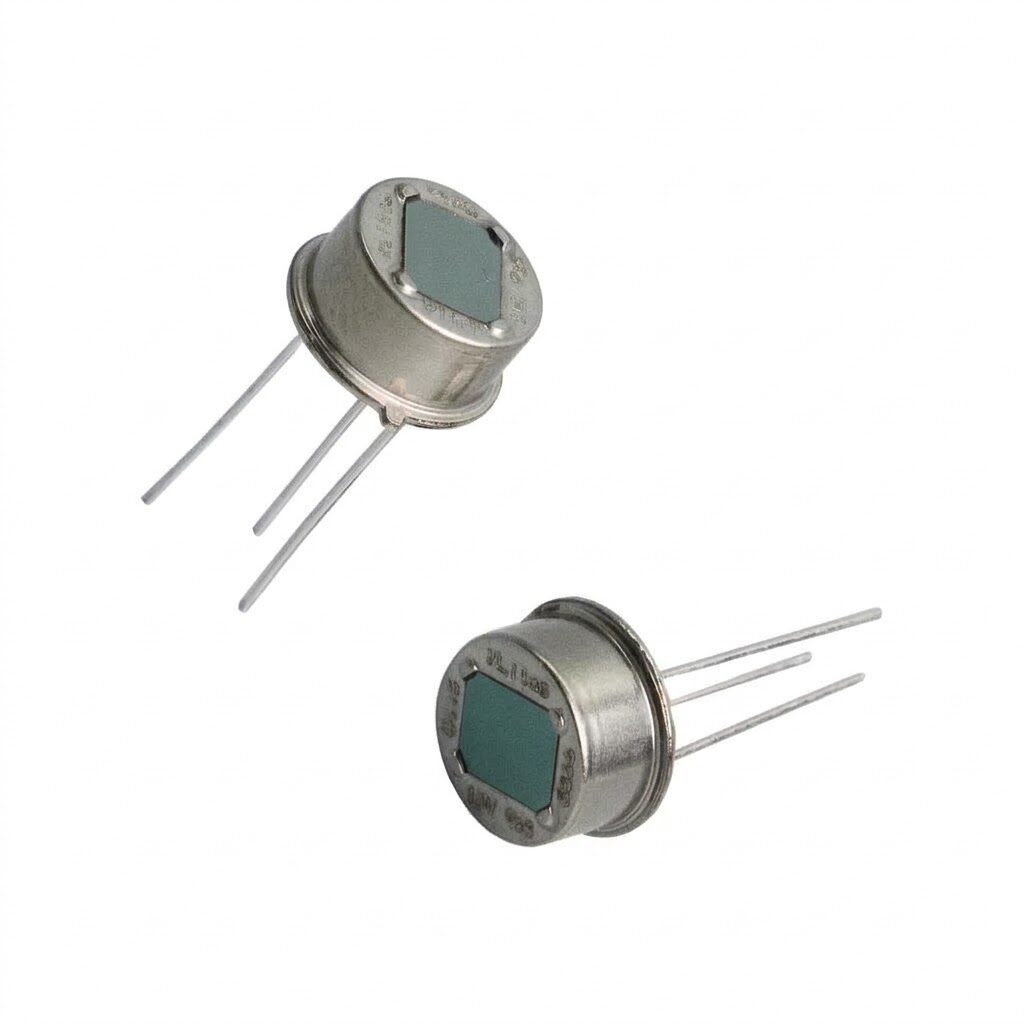

Sensor Infrarrojo Piroeléctrico D203S PIR de Doble Elemento

El sensor D203S PIR incorpora dos elementos piroeléctricos compensados que permiten detectar cambios en la radiación infrarroja y reducir las interferencias ocasionadas por variaciones de temperatura ambiental. Su respuesta espectral de 5 a 14 µm lo hace adecuado para aplicaciones de detección infrarroja, especialmente cuando se utiliza con una lente Fresnel y un circuito de acondicionamiento de señal.

Gracias a su encapsulado metálico TO-5 de tres terminales y su alimentación de 3 a 15 V, el D203S puede integrarse en sistemas de seguridad, interruptores automáticos de iluminación, puertas con detección de presencia y proyectos electrónicos. Es importante tener en cuenta que se trata del elemento sensor, no de un módulo PIR con salida digital lista para conectar directamente a un microcontrolador; normalmente requiere una etapa de amplificación y procesamiento de señal.

Características destacadas del Sensor D203S PIR

• Sensor infrarrojo piroeléctrico de doble elemento.
• Salida de señal analógica.
• Diseño compensado para reducir interferencias térmicas ambientales.
• Respuesta espectral de 5 a 14 µm.
• Encapsulado metálico TO-5 de tres terminales.
• Alimentación de 3 a 15 V.
• Compatible con circuitos externos de acondicionamiento de señal.
• Adecuado para sistemas de detección infrarroja y automatización.

Usos comunes en electrónica y automatización

• Sistemas de detección de movimiento.
• Alarmas y dispositivos de seguridad.
• Interruptores automáticos de iluminación.
• Sistemas de detección de presencia.
• Puertas automáticas con sensores infrarrojos.
• Juguetes electrónicos y proyectos educativos.
• Desarrollo de circuitos con sensores piroeléctricos.

Características técnicas

• Modelo: D203S.
• Tipo: Sensor infrarrojo piroeléctrico (PIR).
• Número de elementos sensibles: 2.
• Tipo de salida: Analógica.
• Encapsulado: TO-5.
• Número de terminales: 3.
• Ventana de detección: Aproximadamente 4 × 3 mm.
• Respuesta espectral: 5–14 µm.
• Sensibilidad: ≥ 3300 V/W, según la documentación del fabricante.
• Señal de salida: ≥ 3500 mV pico a pico, bajo las condiciones de prueba especificadas.
• Tensión de alimentación: 3–15 V.
• Temperatura de funcionamiento: −30 °C a +70 °C.
• Terminales: Drain, Source y Ground, según el diagrama del fabricante.
• Aplicación: Detección de variaciones de radiación infrarroja.

Datasheet: Hoja de datos del sensor piroeléctrico D203S (PDF)
