PCM1808 24 Bits ADC de Audio Estéreo 105dB SNR con Entrada Analógica
$ 19.000,0 +IVA

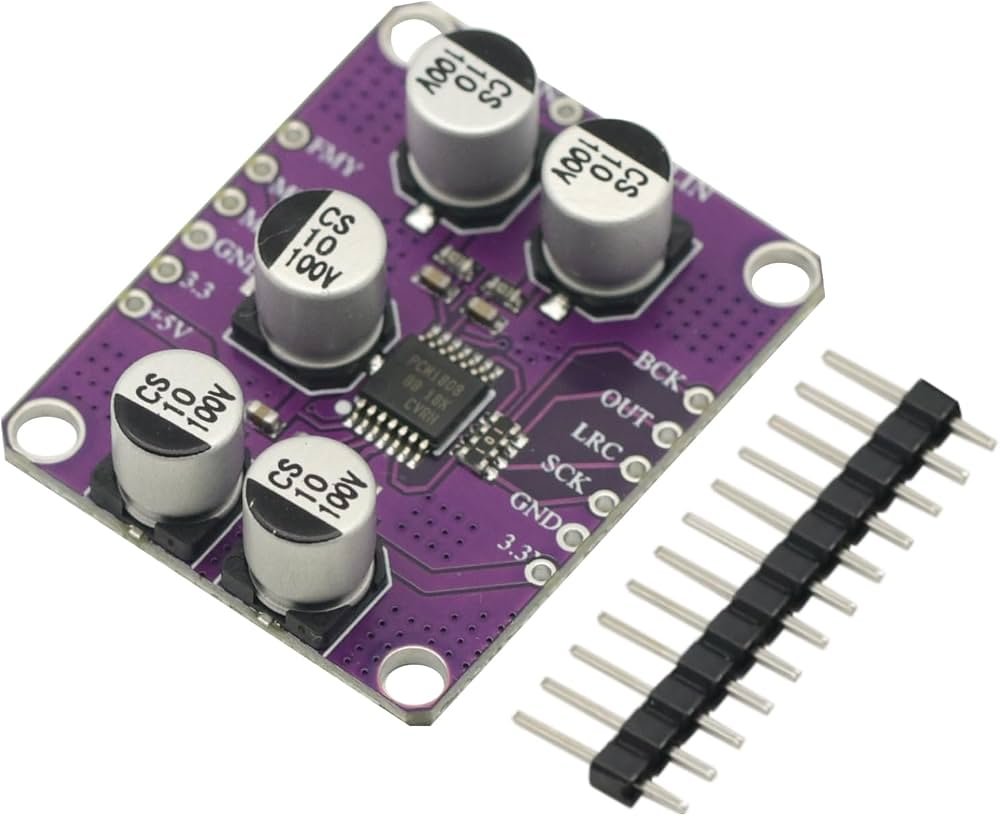

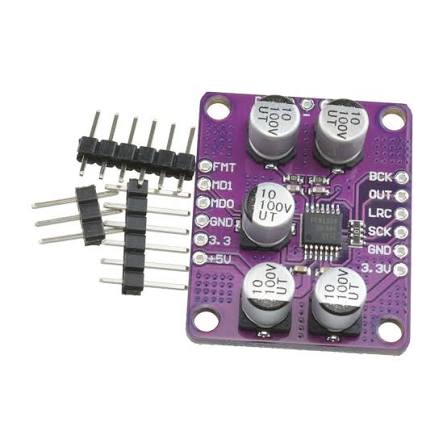

El módulo PCM1808 ADC de Audio Estéreo convierte señales de audio analógicas en datos digitales mediante un convertidor Delta-Sigma de 24 bits. El circuito PCM1808 ofrece dos canales de entrada, interfaz de audio I2S y frecuencias de muestreo de hasta 96kHz.
Está orientado a sistemas de adquisición y procesamiento digital de audio, grabadores, interfaces de sonido y proyectos con microcontroladores o procesadores que trabajen con I2S. La especificación oficial del PCM1808 indica un SNR típico de 99dB; por ello, la cifra comercial de 105dB debe considerarse dependiente de la versión o implementación de la placa.
6 disponibles
El PCM1808 es un convertidor analógico-digital estéreo Delta-Sigma de 24 bits diseñado para digitalizar señales de audio de entrada analógica de un solo extremo. Dispone de dos canales ADC, entrada máxima de 3 Vp-p y frecuencias de muestreo configurables entre 8 y 96kHz. Su interfaz digital admite formatos de 24 bits I2S y Left-Justified.
Aplicaciones del módulo ADC PCM1808
Este módulo puede utilizarse en proyectos de grabación, procesamiento y adquisición de audio digital, así como en sistemas basados en DSP, microcontroladores y plataformas con interfaz I2S. El PCM1808 utiliza alimentación analógica de 5V y digital de 3.3V, e incorpora filtrado digital de decimación y filtro pasa-altos para el procesamiento de la señal.
Funciones destacadas
- Convertidor ADC de audio estéreo de 24 bits.
- Chip Texas Instruments PCM1808.
- Dos canales de entrada analógica.
- Entrada analógica de un solo extremo.
- Interfaz de audio digital I2S.
- Soporte para formato Left-Justified de 24 bits.
- Frecuencia de muestreo de hasta 96kHz.
- Arquitectura Delta-Sigma con sobremuestreo ×64.
- Filtro digital de decimación integrado.
- Filtro pasa-altos integrado.
- Adecuado para sistemas de procesamiento y grabación de audio digital.
Usos comunes
- Conversión de audio analógico a digital.
- Interfaces de audio digitales.
- Sistemas de grabación.
- Procesamiento de señales de audio.
- Proyectos con DSP.
- Proyectos con microcontroladores compatibles con I2S.
- Sistemas de adquisición de audio.
- Reproductores y equipos de audio digital.
- Desarrollo de equipos electrónicos de sonido.
Características técnicas
- Modelo: PCM1808.
- Tipo: ADC de audio estéreo.
- Resolución: 24 bits.
- Canales: 2 canales.
- Tipo de entrada: Analógica de un solo extremo.
- Nivel de entrada: Hasta 3 Vp-p.
- Frecuencia de muestreo: 8–96kHz.
- Interfaz digital: I2S / Left-Justified.
- SNR típico del chip: 99dB.
- THD+N típico: -93dB.
- Rango dinámico típico: 99dB.
- Alimentación analógica: 5V.
- Alimentación digital: 3.3V.
- Convertidor: Delta-Sigma.
- Sobremuestreo: ×64.
- Filtro antialias: Integrado.
- Formato del circuito integrado: TSSOP-14.
Datasheet: Datasheet oficial PCM1808 – Texas Instruments
Para más información consulte: Módulos de Audio Digital, Módulos Amplificadores de Audio.
