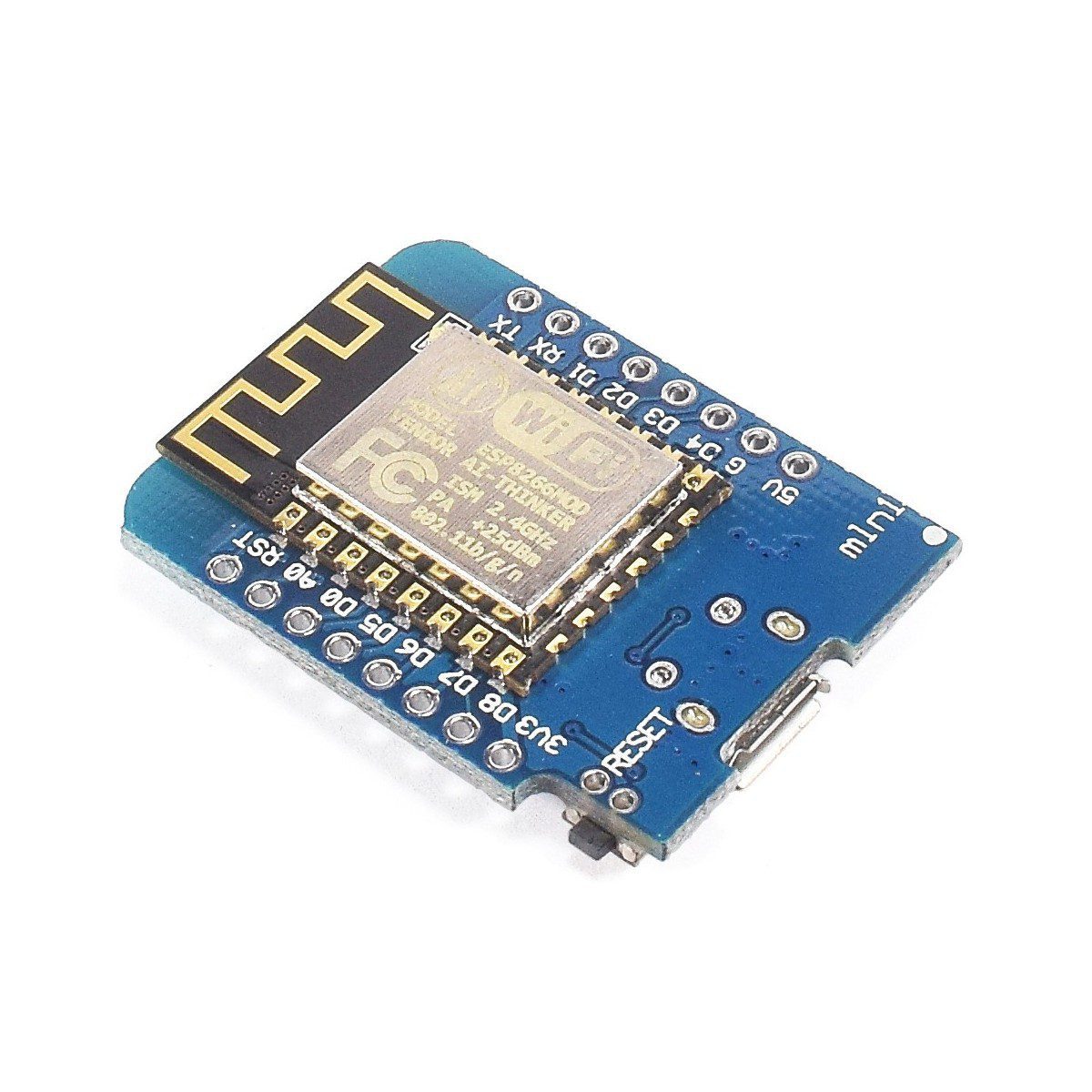

Módulo WEMOS D1 Mini ESP8266

El Módulo WEMOS D1 Mini ESP8266 es una placa de desarrollo altamente compacta y versátil basada en el SoC ESP8266 de Espressif, diseñada para facilitar la creación de proyectos de IoT, automatización y sistemas de control inalámbricos. Con una CPU Tensilica Xtensa LX3 de 32 bits operando a 80 MHz o 160 MHz, y 4 MB de memoria flash externa, el módulo permite ejecutar aplicaciones complejas con rapidez y eficiencia energética.

Este módulo funciona con un voltaje de alimentación de 5V DC y proporciona pines digitales y analógicos de 3.3V, asegurando compatibilidad con sensores, actuadores y dispositivos electrónicos. Incluye 11 pines GPIO, 1 pin analógico ADC (0–1V), y un puerto serial UART, lo que lo hace ideal para control de dispositivos, lectura de sensores y comunicación con otros módulos. El chip USB-serial CH340G facilita la programación desde plataformas como Arduino IDE y la integración en sistemas existentes.

La conectividad Wi-Fi del WEMOS D1 Mini ESP8266 soporta los estándares 802.11 b/g/n, modos Wi-Fi Direct (P2P) y soft-AP, así como un stack de protocolo TCP/IP integrado, permitiendo la comunicación directa con servidores, routers y otros dispositivos de red. Además, soporta encriptación WEP, TKIP, AES y WAPI, y su antena en PCB ofrece hasta +19.5 dBm de potencia de salida para comunicaciones estables y confiables.

El módulo mantiene un consumo energético muy bajo, con 40 µA en standby y 70 mA promedio durante operación, haciendo posible su uso en dispositivos alimentados por baterías. Sus dimensiones compactas (35 × 26 × 12 mm) y peso ligero (6 gramos) lo convierten en una solución ideal para proyectos portátiles, sistemas domóticos y prototipos de IoT.

Funciones destacadas del Módulo WEMOS D1 Mini ESP8266:

• Conectividad Wi-Fi 802.11 b/g/n integrada con cifrado seguro.
• Microcontrolador ESP8266 con CPU de 32 bits y hasta 160 MHz.
• 11 pines digitales GPIO y 1 ADC para integración de sensores y actuadores.
• Memoria Flash de 4 MB y soporte para programación con Arduino IDE.
• Bajo consumo energético y dimensiones compactas para proyectos portátiles.

Aplicaciones comunes:

• Proyectos de IoT y domótica.
• Automatización de sistemas electrónicos.
• Monitoreo y control remoto de sensores y actuadores.
• Desarrollo de prototipos con Arduino, ESP32 o microcontroladores compatibles.
• Sistemas inalámbricos y comunicaciones M2M.

Características técnicas:

• Placa: WEMOS D1 Mini.
• SoM: ESP-12E (Ai-Thinker).
• SoC: ESP8266 (Espressif).
• CPU: Tensilica Xtensa LX3, 32 bit, 80/160 MHz.
• Memoria Flash externa: 4 MB.
• GPIO digitales: 11 (3.3V).
• Pin analógico ADC: 1 (0–1V).
• Puerto serial UART: 1 (3.3V).
• Voltaje de alimentación: 5V DC.
• Voltaje de E/S: 3.3V DC.

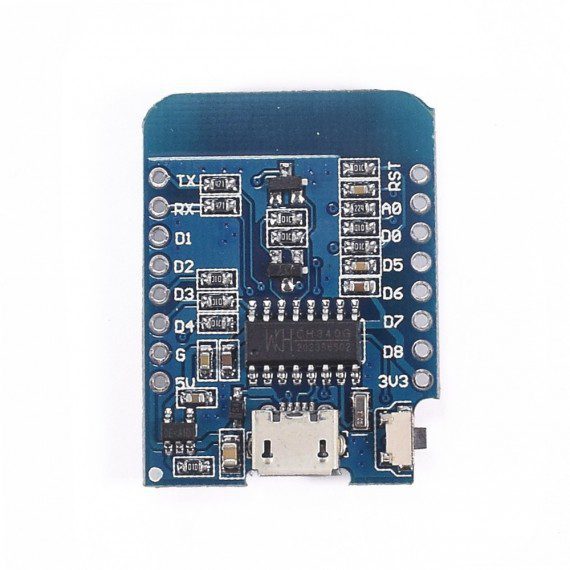

• Chip conversor USB-serial: CH340G.
• Conectividad: Wi-Fi 802.11 b/g/n, Wi-Fi Direct, soft-AP, TCP/IP stack.
• Antena: PCB integrada.
• Consumo: Standby 40 µA, Pico 400 mA, promedio 70 mA.
• Certificación: FCC.
• Dimensiones: 35 × 26 × 12 mm.
• Peso: 6 g.

Hoja de datos: Usando ESP8266 con ARDUINO IDE , Hoja de datos: ESP12E
