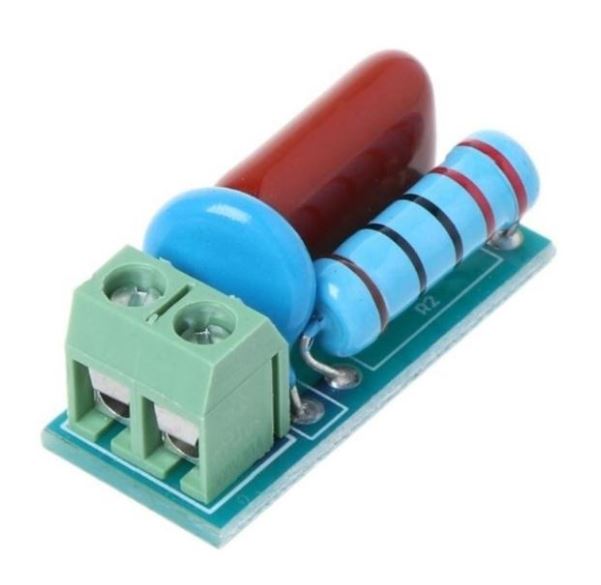

Módulo Snubber RC de Absorción y Protección para Relés 5V-400V

El Módulo Snubber RC funciona como un circuito amortiguador diseñado para absorber la fuerza contraelectromotriz generada por cargas inductivas cuando un relé, tiristor u otro dispositivo de conmutación cambia de estado. Esta función ayuda a reducir los picos de tensión que pueden producir desgaste, arco eléctrico o daños en los contactos.

Aplicaciones del circuito de absorción RC

El módulo puede utilizarse en circuitos de corriente alterna o continua con cargas inductivas, como relés, solenoides, motores y otros dispositivos de conmutación. También incorpora un varistor para ayudar a limitar fluctuaciones excesivas de tensión y mejorar la inmunidad frente a interferencias electromagnéticas. Su instalación se realiza conectándolo en paralelo con los contactos del relé o con el dispositivo de conmutación que se desea proteger.

Funciones destacadas

• Circuito RC Snubber para absorción de sobretensiones.
• Protección de contactos de relés y tiristores.
• Reduce la fuerza contraelectromotriz de cargas inductivas.
• Ayuda a disminuir el arco eléctrico en los contactos.
• Incorpora varistor para limitar fluctuaciones de tensión.
• Contribuye a reducir interferencias electromagnéticas.
• Compatible con circuitos de corriente AC o DC.
• Rango de aplicación indicado de aproximadamente 5V a 400V.
• Adecuado para cargas inductivas inferiores a aproximadamente 1000W, según las condiciones de aplicación.
• Terminales de conexión para facilitar el cableado.

Usos comunes en electrónica y automatización

• Protección de contactos de relés.
• Protección de tiristores y dispositivos de conmutación.
• Control de motores y cargas inductivas.
• Solenoides y bobinas.
• Sistemas de automatización.
• Circuitos de control industrial.
• Reducción de interferencias en sistemas con microcontroladores.
• Protección de circuitos frente a picos generados durante la conmutación.

Características técnicas

• Tipo: Módulo de absorción RC / Snubber.
• Función: Protección contra picos de tensión en cargas inductivas.
• Tensión de aplicación: 5–400V AC/DC, según carga y condiciones de uso.
• Potencia de carga indicada: Inferior a 1000W.
• Circuito: Resistencia y condensador RC.
• Protección adicional: Varistor.
• Aplicación: Relés, tiristores y dispositivos de conmutación.
• Instalación: En paralelo con los contactos o dispositivo de conmutación.
• Dimensiones aproximadas: 34 × 15mm, según versión.
• Conexión: Terminales de crimpado.
• Color/material: PCB y componentes electrónicos.
• Nota: Las versiones comercializadas pueden presentar diferentes valores de componentes según la tensión nominal de trabajo.

Datasheet: No aplica
