Módulo ESP-12E ESP8266 WiFi 3.3V 17 GPIO 4MB Flash

El Módulo ESP-12E ESP8266 WiFi es un componente esencial para proyectos de Internet de las Cosas (IoT), domótica, robótica y automatización electrónica. Basado en el SoC ESP8266 de Espressif y equipado con el SoM ESP-12E de Ai-Thinker, este módulo integra CPU Tensilica Xtensa LX3 de 32 bits con frecuencia de reloj de 80MHz/160MHz, ofreciendo un rendimiento robusto y eficiente en tareas de conectividad y control.

Con 17 pines GPIO configurables, incluidos pines PWM a 3.3V, y un pin analógico ADC de 0-1V, el módulo permite controlar sensores, actuadores y otros dispositivos electrónicos con precisión. La memoria Flash externa de 4MB garantiza almacenamiento suficiente para programas complejos y actualizaciones OTA, mientras que la memoria RAM (Instruction RAM de 32KB y Data RAM de 96KB) asegura ejecución rápida de instrucciones.

El Módulo ESP-12E ESP8266 WiFi soporta los estándares 802.11 b/g/n, incluyendo Wi-Fi Direct (P2P) y soft-AP, con un stack TCP/IP integrado, STBC y modos MIMO 1×1 y 2×1, permitiendo conexiones robustas y de baja latencia. Su potencia de salida de +19.5 dBm en modo 802.11b y consumo en standby menor a 1 mW lo hace eficiente para dispositivos alimentados por baterías. La funcionalidad de wake-up y transmisión de paquetes en menos de 2 ms garantiza rapidez en la comunicación inalámbrica.

Además, el módulo integra PLLs, reguladores, DCXO y manejo de poder, optimizando la estabilidad y eficiencia energética. Sus interfaces SDIO, SPI y UART permiten fácil integración con otros sistemas y microcontroladores. Con dimensiones compactas de 24×16×4 mm y peso de solo 2 gramos, es ideal para proyectos donde el espacio es crítico.

El Módulo ESP-12E ESP8266 WiFi es perfecto para desarrollar dispositivos conectados, automatización de hogares inteligentes, sistemas de sensores inalámbricos, control remoto de equipos y prototipos de ingeniería electrónica avanzados.

Funciones destacadas del Módulo ESP-12E ESP8266 WiFi:

• Conectividad WiFi 802.11 b/g/n con soporte Wi-Fi Direct y soft-AP.
• 17 pines GPIO configurables, incluyendo PWM a 3.3V.
• Bajo consumo de energía en standby (<1 mW) y wake-up rápido (<2 ms).
• Memoria Flash externa de 4MB para almacenamiento de programas.
• CPU Tensilica Xtensa LX3 de 32 bits, hasta 160MHz.
• Stack TCP/IP integrado y compatibilidad con SDIO, SPI y UART.
• STBC y modos MIMO 1×1 y 2×1 para conexiones robustas.

Aplicaciones comunes:

• Proyectos de IoT y domótica.
• Sistemas de control remoto y automatización.
• Sensores inalámbricos y monitoreo ambiental.
• Robótica conectada y prototipos de ingeniería.
• Dispositivos portátiles y wearables conectados.

Características técnicas:

• Voltaje de alimentación: 3.3V DC.
• Voltaje de entradas/salidas: 3.3V DC (No usar 5V).
• SoM: ESP-12E (Ai-Thinker).
• SoC: ESP8266 (Espressif).
• CPU: Tensilica Xtensa LX3, 32 bit.
• Frecuencia de reloj: 80MHz/160MHz.
• Instruction RAM: 32KB, Data RAM: 96KB.
• Memoria Flash externa: 4MB.

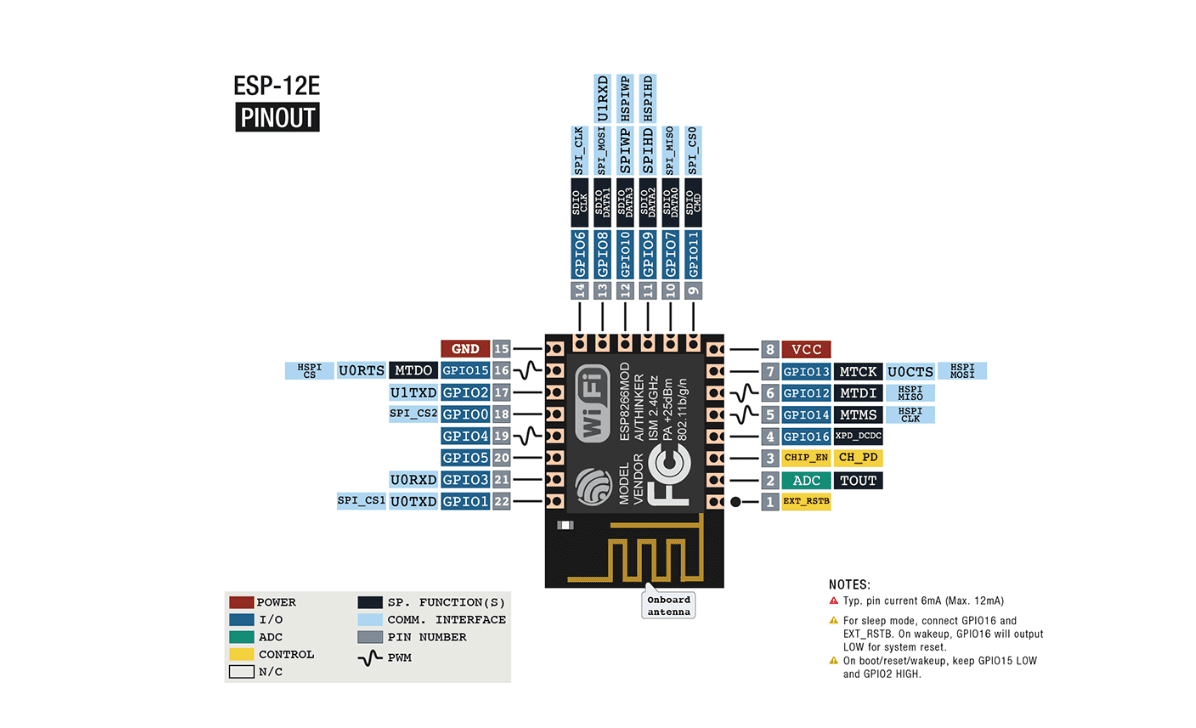

• Pines GPIO digitales: 17 (PWM a 3.3V).
• Pin analógico ADC: 1 (0-1V).
• UART: 2 interfaces.
• Conectividad WiFi: 802.11 b/g/n, Wi-Fi Direct, soft-AP.
• Potencia de salida: +19.5 dBm en modo 802.11b.
• Corriente de fuga <10 µA.
• Interfaces: SDIO 1.1/2.0, SPI, UART.
• STBC, 1×1 MIMO y 2×1 MIMO.
• Dimensiones: 24×16×4 mm, Peso: 2 gramos.

Hoja de datos: Hoja de datos
