Modulo convertidor MAX31865 + termocupla

$ 10.0

Para la detección de temperatura con precisión, nada supera un RTD de Platino. Los detectores de temperatura de resistencia (RTDs) son sensores de temperatura que contienen una resistencia que cambia el valor de resistencia a medida que cambia su temperatura, básicamente un tipo de termistor.

En este sensor, la resistencia es en realidad una pequeña tira de Platino con una resistencia de 100 ohmios a 0°C, debido a esto es el nombre PT100. En comparación con la mayoría de los termistores NTC/PTC, el tipo PT de RTD es mucho más estable y preciso (pero también más caro), los PT100 han sido utilizados durante muchos años para medir la temperatura en laboratorios e industrias y han desarrollado una reputación de precisión, repetibilidad y estabilidad (mejor que los termopares).

Sin embargo, para obtener esa precisión y exactitud de su RTD PT100 se debe utilizar un amplificador que este diseñado para leer la baja resistencia. Mejor aún, disponer de un amplificador que pueda ajustar y compensar automáticamente la resistencia de los cables de conexión.

El MAX31865 maneja todas las necesidades de un RTD, e incluso puede compensar RTDs de 3 o 4 hilos para una mayor precisión. Puede conectar a él cualquier microcontrolador con protocolo SPI y leer la relación de resistencia del ADC interno. Ponemos una resistencia de 4300Ω 0,1% como una resistencia de referencia en la ruptura.

3 disponibles

Cantidad:

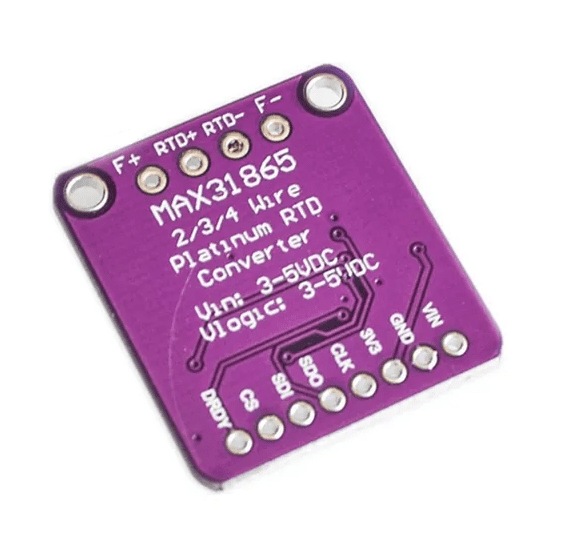

1 unidad – Modulo convertidor MAX31865

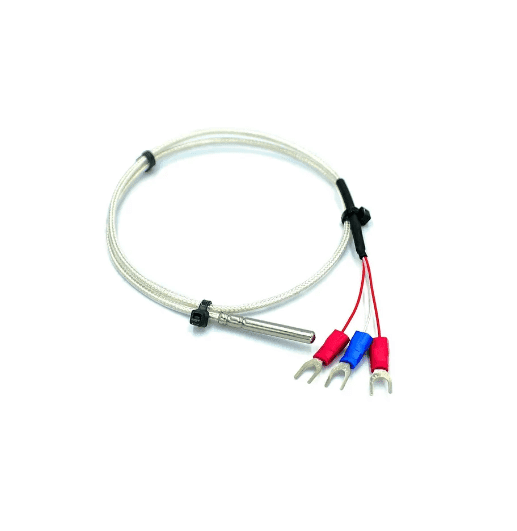

1 unidad – Termocupla

Características:

  • La integración reduce el costo del sistema, simplifica los esfuerzos de diseño y reduce el tiempo de ciclo de diseño.
  • Conversión simple de la resistencia RTD de platino al valor digital.
  • Maneja RTD de platino de 100O a 1kO (a 0 – C) (PT100 a PT1000)
  • Compatible con conexiones de sensores de 2, 3 y 4 hilos.
  • Interfaz compatible con SPI
  • Alta precisión facilita presupuestos de errores de Reunión
  • Resolución ADC de 15 bits; Resolución de temperatura nominal 0.03125  C (varia según la no linealidad RTD)
  • Precisión total en todas las condiciones de funcionamiento: 0.5 °C (0.05% de la escala completa) como máximo
  • Tiempo de conversión de 21 ms (max)

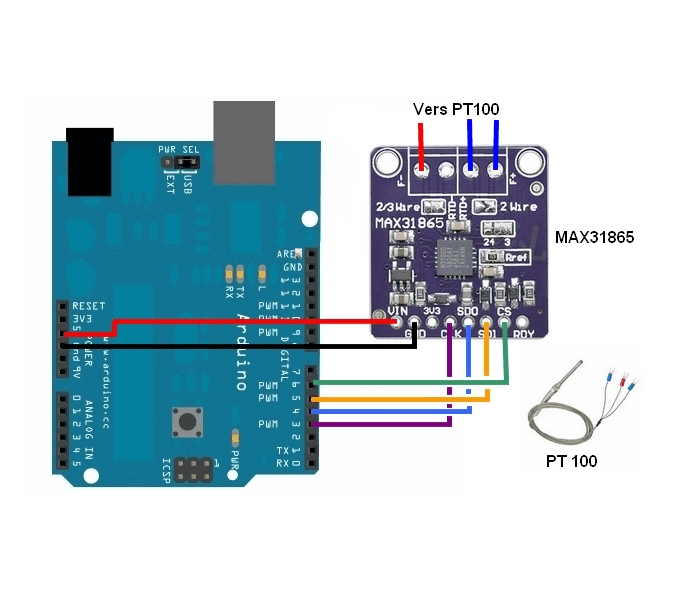

Distribución de pines:

  • Vin: Pin de alimentación. Dado que el chip utiliza 3 VCC, tiene un regulador de voltaje a bordo que tomará 3-5 VCC y lo reducirá de forma segura.
  • 3V3: Salida de 3,3 V del regulador de voltaje, puede obtener hasta 100 mA.
  • GND: Tierra
  • CLK: Pin de bloqueo S PI C , es una entrada al chip.
  • SDO: Pin de salida de datos serie / salida de sensor de entrada del microcontrolador , para datos enviados desde el MAX31865 a su procesador .
  • SDI: Pin de entrada del sensor de salida de datos en serie / salida del microcontrolador , para los datos enviados desde su procesador al MAX31865
  • CS: Pin de selección de C hip S , déjelo caer para iniciar una transacción SPI. Es una entrada al chip.
  • RDY: Pin indicador de datos listos; puede utilizar este pin para acelerar sus lecturas si está escribiendo su propio controlador.

Hoja de datos:

Aplicación:

  • Equipo industrial
  • Instrumentación
