Inversor Hex Schmitt Trigger CMOS CD40106

El Inversor Hex Schmitt Trigger CD40106 es un circuito integrado CMOS versátil y robusto diseñado para aplicaciones electrónicas, robóticas e ingenieriles donde se requiere acondicionamiento de señal y control lógico. Con seis entradas independientes, este dispositivo convierte señales digitales ruidosas en señales limpias y estables, gracias a su característica de disparo Schmitt, que proporciona histéresis para una mejor inmunidad al ruido.

Pertenece a la familia CD4000, conocida por su bajo consumo energético y amplia compatibilidad con sistemas digitales. El CD40106 soporta una tensión de alimentación desde 3V hasta 18V, ofreciendo flexibilidad para diversos diseños y proyectos. Su capacidad de salida de 6.8 mA asegura suficiente corriente para activar otras etapas del circuito sin comprometer el rendimiento.

Este componente opera en un rango de temperatura muy amplio, desde -55°C hasta 125°C, garantizando estabilidad incluso en entornos industriales o de alta exigencia. Su encapsulado DIP14 facilita la integración en placas prototipo y sistemas embebidos, manteniendo un diseño compacto y eficiente.

El Inversor Hex Schmitt Trigger CD40106 es ideal para desarrolladores y diseñadores que buscan un componente fiable para procesar y acondicionar señales digitales, eliminar ruido y garantizar estabilidad en sistemas electrónicos. Su robustez y versatilidad lo convierten en una herramienta esencial en el diseño de circuitos complejos.

Funciones destacadas del Inversor Hex Schmitt Trigger CD40106:

• Seis entradas independientes con lógica inversora
• Disparo Schmitt para alta inmunidad al ruido
• Operación CMOS de bajo consumo
• Amplio rango de tensión de alimentación (3V–18V)
• Alta estabilidad térmica (-55°C a 125°C)

Aplicaciones comunes:

• Acondicionamiento de señales digitales
• Sistemas de control industrial
• Proyectos de robótica
• Electrónica embebida
• Procesamiento digital de señales

Características técnicas:

• Tipo: CMOS
• Familia: CD4000
• Número de entradas: 6
• Tipo lógica del circuito: Inversor Schmitt Trigger
• Tensión de alimentación mínima: 3 V
• Tensión de alimentación máxima: 18 V
• Salida de corriente: 6.8 mA
• Temperatura de operación mínima: -55°C
• Temperatura de operación máxima: 125°C
• Encapsulado: DIP14

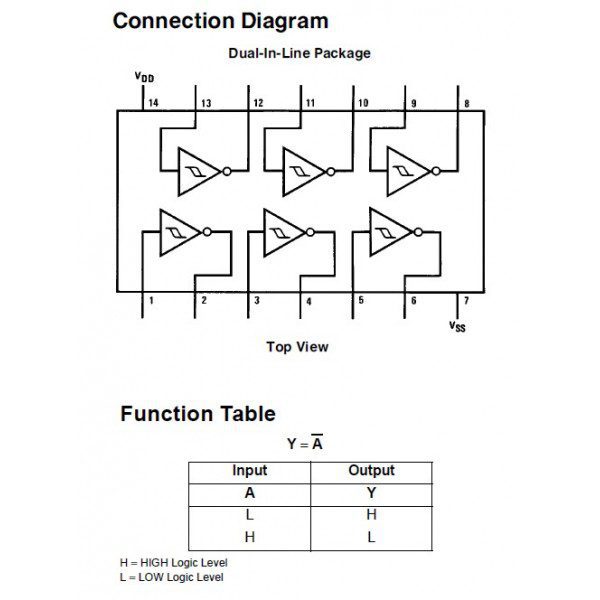

Hoja de datos: CD40106
