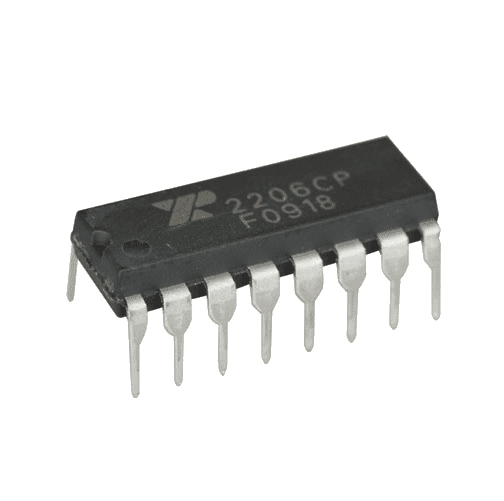

Generador de señales XR2206
$ 1.9
El Circuito Integrado Generador de Funciones y Señales XR2206 genera funciones seno, triangular, rampa, cuadrada y pulsos, desde 0.01Hz a 1MHz con gran estabilidad y precisión. También es usado en barrido, modulación AM/FM/ASK/FSK, conversión V/F, VCO’s.
3 disponibles
Generador de señales XR2206 señales desde 0.01hz hasta 1Mhz, genera onda de seno, cuadrada, triángulo, rampa y pulsos con gran estabilidad y precisión.
El circuito es ideal para aplicaciones de comunicaciones, instrumentación y generador de funciones que requieren un sonido sinusoidal, generación de AM, FM o FSK. Tiene una especificación de deriva típica de 20ppm/°C. La frecuencia del oscilador se puede barrer linealmente sobre un rango de frecuencia de 2000:1 con un voltaje de control externo, manteniendo una baja distorsión.
El oscilador de frecuencia se puede barrer linealmente sobre una frecuencia 2000: 1 con un voltaje de control externo, manteniendo baja distorsión.
Cantidad:
- 1 unidad – Generador de señales XR2206
Características:
- Baja de onda sinusoidal Distorsión, 0,5%, típico.
- Excelente estabilidad de la temperatura, 20 ppm / ° C, típico.
- Amplio rango de barrido, 2000:1, típico.
- Baja sensibilidad, 0.01% V, tipico.
- Modulación de Amplitud Lineal.
- Controles FSK compatibles con TTL.
- Amplio rango de alimentación, 10V a 26V.
- Ciclo de trabajo ajustable, 1% a 99%.
- Modulación de amplitud lineal.

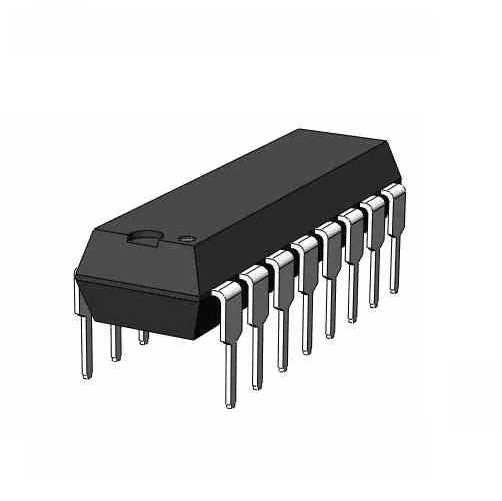

- Encapsulado: DIP 16 pines.

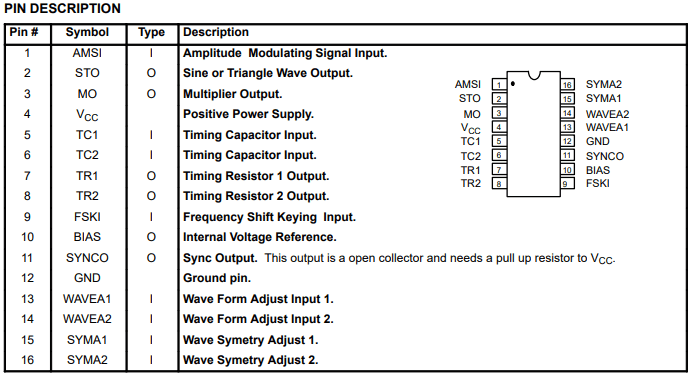

Salida de pines:
Hoja de datos:
Aplicaciones:
- Generador de Forma de onda.
- Generador de barrido.
- Generador AM / FM.
- Conversión de V / F.
- Generador FSK.
- Bucles de enganche de fase (VCO).
