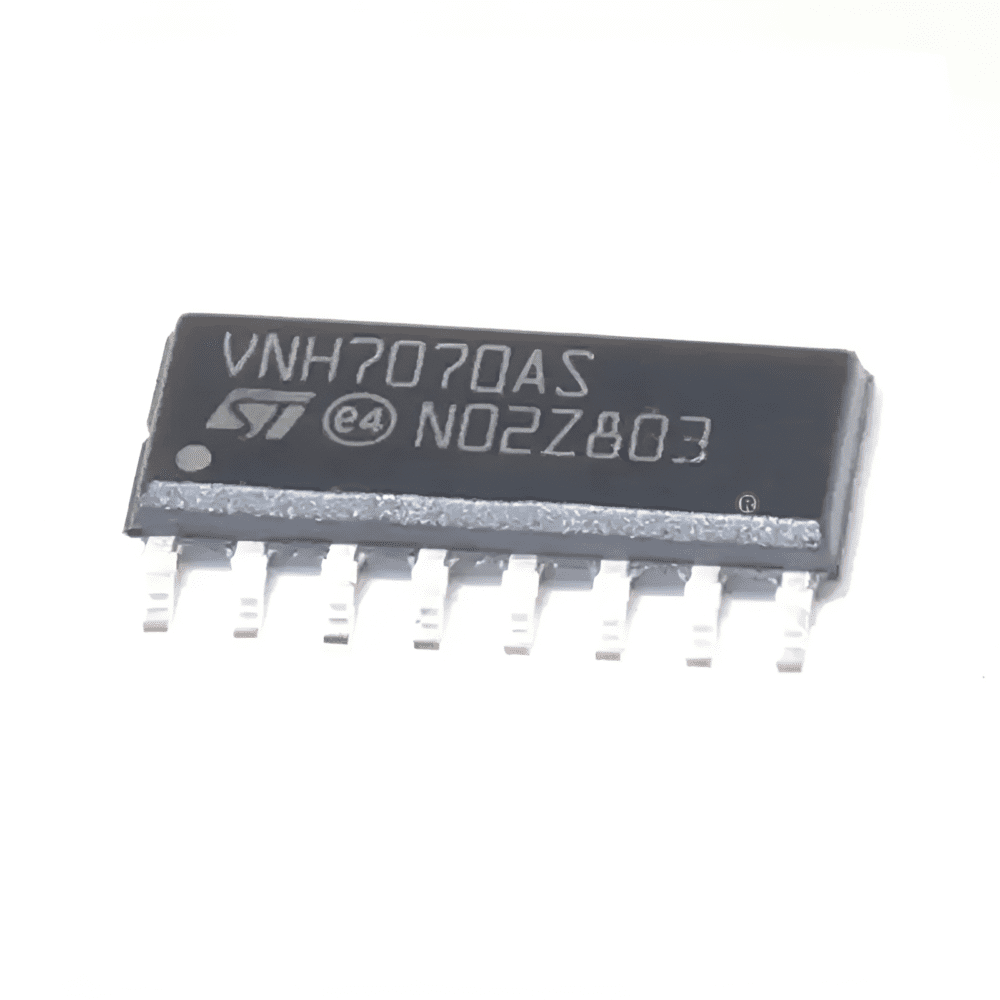

Driver Puente H VNH7070AS
$ 7.9
El VNH7070AS es un driver H-Bridge completamente integrado, diseñado para controlar motores DC con alta corriente, protecciones y monitoreo interno.
5 disponibles
El Driver Puente H VNH7070AS es un puente H inteligente diseñado para gobernar motores DC en aplicaciones automotrices e industriales. Trabaja con tecnologías MOSFET de baja resistencia para ofrecer un manejo de corriente elevado con pérdidas mínimas. Su arquitectura VIPower incorpora protección térmica, limitación de corriente, prevención de conducción cruzada y diagnóstico activo mediante una salida analógica proporcional a la corriente. Es un componente ideal para sistemas que necesitan potencia, control PWM y seguridad integrada en un solo dispositivo.
Funciones destacadas de:
- Corriente de salida alta, capaz de manejar hasta 15 A.
- Entradas lógicas compatibles con 3 V, ideales para microcontroladores modernos.
- Monitoreo de corriente integrado (CS) para retroalimentación o diagnóstico.
- Protecciones completas: sobretemperatura, sobrecorriente, bajo voltaje y fallas de carga.
- Control mediante PWM hasta 20 kHz para modulación de velocidad suave.
Estas funciones permiten un control confiable incluso en entornos exigentes.
Usos comunes en electrónica y automoción
El VNH7070AS se utiliza en:
- Motores DC automotrices (actuadores, ventiladores, mecanismos internos).
- Robots y plataformas móviles.
- Controladores industriales de motores pequeños y medianos.
- Sistemas de bombas, compuertas y actuadores eléctricos.
Su capacidad de corriente y diagnóstico lo vuelve ideal para aplicaciones de precisión y seguridad.
Características técnicas
- Modelo: VNH7070AS
- Tipo: Driver puente H inteligente (Full H-Bridge)
- Tecnología: MOSFET con arquitectura VIPower
- Corriente de salida máxima: hasta 15 A
- Voltaje de alimentación: hasta 41 V
- Resistencia RDS(on): baja, optimizada para reducir pérdidas
- Entrada lógica: compatible con niveles de 3 V
- Frecuencia PWM recomendada: hasta 20 kHz
- Salida de diagnóstico: pin CS proporcional a la corriente
- Modo de operación: puente completo y medio puente
- Encapsulado: SO-16N
- Temperatura de operación: adecuada para entornos automotrices
El Driver Puente H VNH7070AS ofrece potencia, control seguro y diagnóstico inteligente, siendo un aliado confiable para cualquier sistema que requiera mover motores DC con precisión.
Datasheet: VNH7070AS
