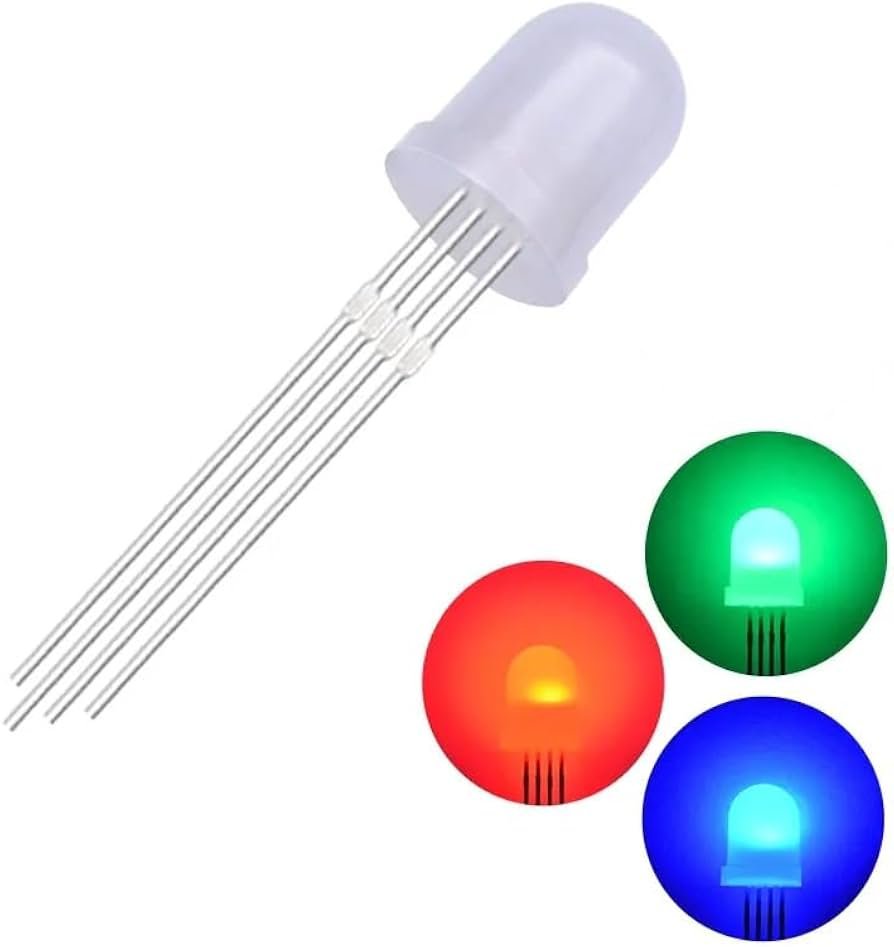

Diodo LED RGB de 10mm de Ánodo Común – 4 Pines

Este componente incorpora tres LEDs dentro de un encapsulado redondo de 10 mm, uno para cada color RGB. Al controlar independientemente los canales rojo, verde y azul es posible obtener diferentes colores y efectos luminosos.

Configuración de ánodo común

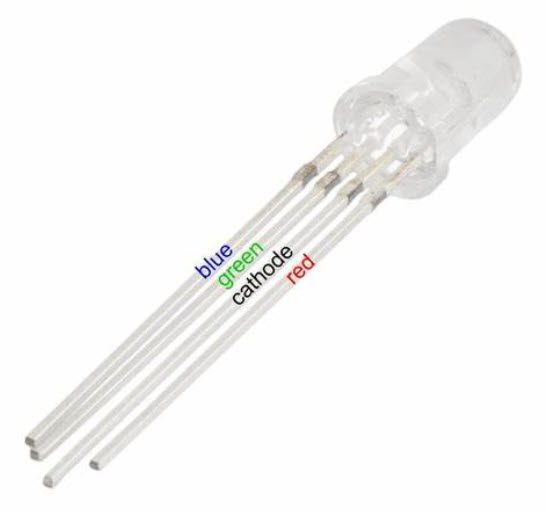

En la versión de ánodo común, los tres LEDs comparten el terminal positivo. Los otros tres pines corresponden a los canales rojo, verde y azul, que se controlan individualmente conectándolos al circuito a través de resistencias adecuadas.

Lente difusa

La lente difusa o translúcida permite una mejor mezcla visual de los colores, haciendo que el LED sea apropiado para indicadores, iluminación decorativa y proyectos donde se busca un efecto RGB uniforme.

Control mediante PWM

Cada canal puede controlarse mediante PWM desde un microcontrolador como Arduino, ESP32 o Raspberry Pi, permitiendo modificar la intensidad relativa de cada color y generar diferentes tonalidades.

Funciones destacadas

• LED RGB tricolor.
• Diámetro de 10 mm.
• Encapsulado redondo para montaje THT.
• 4 pines.
• Configuración de ánodo común.
• Canales independientes rojo, verde y azul.
• Lente difusa para mejor mezcla de colores.
• Compatible con control mediante PWM.
• Adecuado para proyectos con Arduino y otros microcontroladores.
• Bajo consumo por canal cuando se opera dentro de las especificaciones.
• Permite generar múltiples colores mediante mezcla RGB.

Usos comunes

• Proyectos Arduino.
• Proyectos con ESP32 y otros microcontroladores.
• Indicadores luminosos RGB.
• Paneles y señalización electrónica.
• Iluminación decorativa.
• Prototipos sobre protoboard.
• Circuitos PCB DIY.
• Interfaces de usuario.
• Experimentos de electrónica.
• Control de colores mediante PWM.
• Efectos luminosos y proyectos educativos.

Ficha de datos

Tipo: LED RGB tricolor
Diámetro: 10 mm
Configuración: Ánodo común
Número de pines: 4
Colores: Rojo, verde y azul
Montaje: THT / agujero pasante
Lente: Difusa
Corriente típica: 20 mA por canal
Voltaje directo rojo: aproximadamente 1,8–2,2 V
Voltaje directo verde: aproximadamente 3,0–3,4 V
Voltaje directo azul: aproximadamente 3,0–3,4 V
Longitud de onda típica: rojo ≈ 623–625 nm, verde ≈ 523–525 nm, azul ≈ 467–470 nm
Control: individual por canal, incluyendo PWM
Ángulo de visión: depende del fabricante; aproximadamente 30–50° en modelos similares
Tipo de montaje: PCB / protoboard / THT

Los valores eléctricos y ópticos pueden variar entre fabricantes y referencias equivalentes.

Importante: cada canal RGB debe utilizar una resistencia limitadora de corriente adecuada. No se recomienda conectar directamente los LEDs a una fuente de alimentación sin limitación de corriente.
