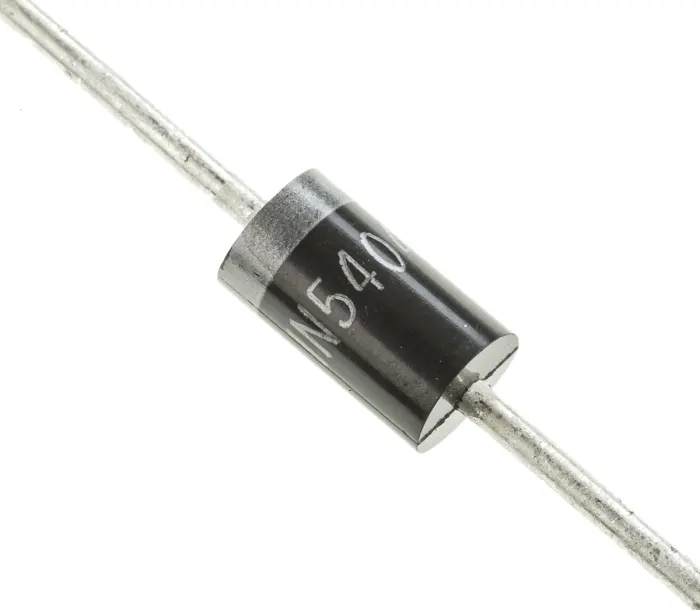

Diodo 1N5404 3A 400V – Rectificador de Potencia DO-201AD

El 1N5404 pertenece a la familia 1N5400–1N5408 de diodos rectificadores de propósito general. Dentro de esta familia, el 1N5404 se caracteriza por una tensión inversa repetitiva máxima de 400 V, manteniendo una corriente rectificada promedio de 3 A.

Rectificación de corriente

Su función principal es permitir el paso de corriente en un sentido y bloquearla en el sentido contrario. Por ello, resulta apropiado para rectificación de fuentes de alimentación, conversión AC-DC y otros circuitos donde sea necesario convertir o controlar la dirección de la corriente.

Encapsulado DO-201AD

El componente se presenta en un encapsulado axial DO-201AD, adecuado para montaje convencional THT mediante sus dos terminales. Una banda de color en el cuerpo identifica el cátodo, facilitando la orientación durante el montaje.

Capacidad de corriente de sobretensión

El 1N5404 presenta una capacidad de corriente de sobretensión no repetitiva de hasta 200 A bajo las condiciones especificadas por el fabricante. Este valor corresponde a un pulso de prueba concreto y no debe interpretarse como corriente de funcionamiento continuo.

Caída de tensión directa

La caída de tensión directa máxima especificada por Vishay es de aproximadamente 1,2 V a 3 A. Este parámetro debe considerarse al diseñar fuentes y circuitos de rectificación, especialmente cuando se trabaja con tensiones bajas.

Funciones destacadas

• Diodo rectificador de silicio.
• Corriente rectificada promedio: 3 A.
• Tensión inversa repetitiva máxima: 400 V.
• Encapsulado axial DO-201AD.
• Montaje convencional THT.
• Alta capacidad de corriente de sobretensión.
• Baja corriente de fuga para esta familia de rectificadores.
• Caída de tensión directa de hasta aproximadamente 1,2 V a 3 A, según fabricante.
• Banda de identificación del cátodo.
• Adecuado para rectificación de fuentes de alimentación.
• Puede utilizarse en convertidores, inversores y circuitos de rueda libre.

Usos comunes

• Rectificación de fuentes de alimentación.
• Conversión AC-DC.
• Fuentes lineales y conmutadas.
• Rectificadores de puente.
• Convertidores de potencia.
• Circuitos inversores.
• Diodo de rueda libre para cargas inductivas.
• Protección contra corriente inversa.
• Circuitos de alimentación de motores.
• Proyectos de electrónica de potencia.
• Reparación de equipos electrónicos.

Datasheet:
Diodo Rectificador de Potencia 1N5404
