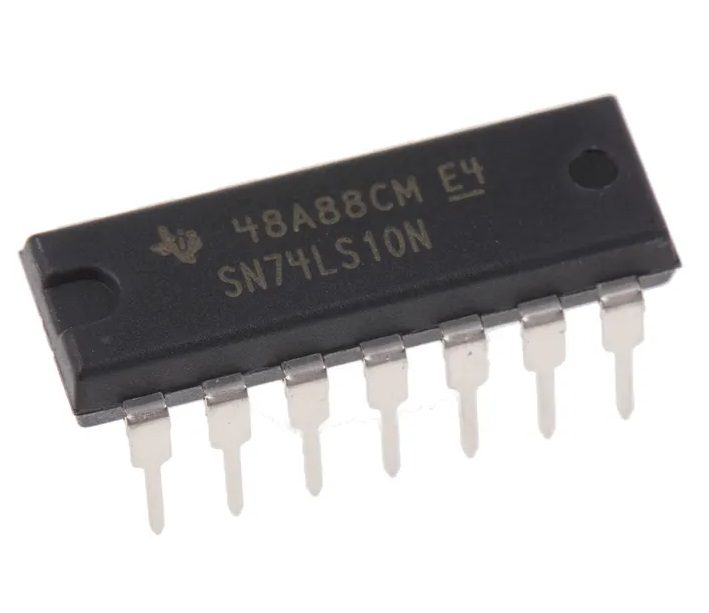

Compuerta Lógica Triple NAND SN74LS10N

La Compuerta Lógica Triple NAND SN74LS10N es un componente clave para proyectos de electrónica digital que requieren procesamiento lógico rápido y confiable. Fabricada por Texas Instruments, esta compuerta pertenece a la familia lógica LS, reconocida por su bajo consumo y alta velocidad de operación.

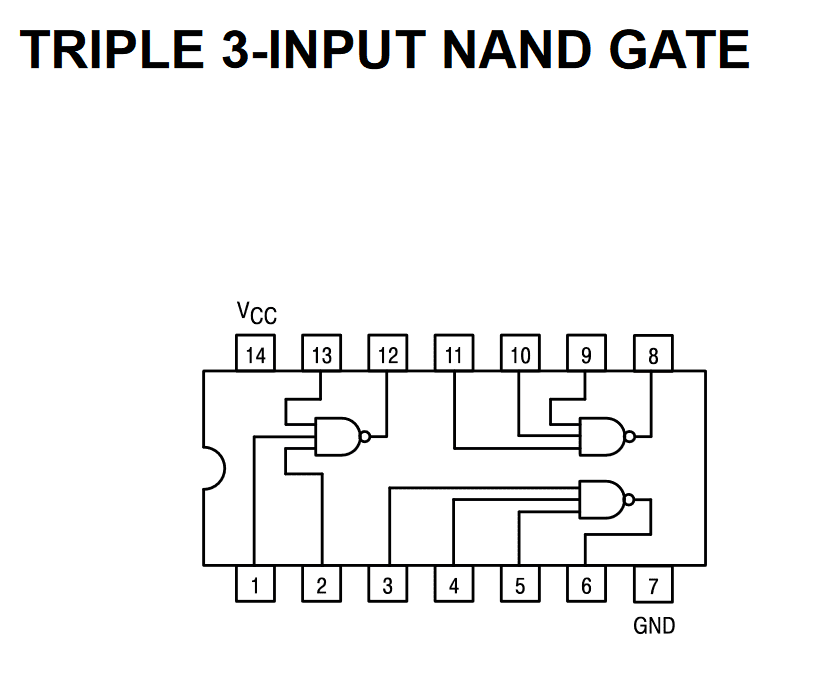

Este módulo incorpora tres compuertas NAND independientes encapsuladas en un formato DIP de 14 pines, lo que facilita su instalación en circuitos integrados y prototipos. Las compuertas NAND son bloques esenciales en lógica digital, ya que permiten construir funciones lógicas complejas y realizar operaciones de control en sistemas electrónicos.

Con un rango de voltaje de operación de 4.75V a 5.25V y un tiempo de propagación extremadamente rápido de solo 5 ns, el SN74LS10N garantiza rendimiento óptimo en circuitos digitales críticos. Adicionalmente, soporta corrientes de salida de nivel alto hasta -20 mA y de nivel bajo de 1 mA, asegurando una señal estable incluso bajo cargas variables.

Este componente es ideal para automatización, control lógico, diseño de circuitos combinacionales y secuenciales, así como proyectos de robótica y sistemas embebidos. Su encapsulado estándar DIP permite montaje rápido y mantenimiento sencillo.

Funciones destacadas de la Compuerta Lógica Triple NAND SN74LS10N:

• Tres compuertas NAND independientes.
• Tiempo de propagación ultra rápido: 5 ns.
• Voltaje de operación estable: 4.75V a 5.25V.
• Alta capacidad de salida: hasta -20 mA.
• Encapsulado DIP de 14 pines para integración sencilla.

Aplicaciones comunes:

• Diseño de circuitos combinacionales y secuenciales.
• Automatización industrial.
• Control lógico en sistemas digitales.
• Procesamiento lógico en robótica.
• Prototipado de sistemas embebidos.

Características técnicas:

• Fabricante: Texas Instruments.
• Número de compuertas: 3.
• Familia lógica: LS.
• Tipo lógico: NAND.
• Voltaje de operación: 4.75V a 5.25V.
• Tiempo de propagación: 5 ns.
• Corriente de salida nivel alto: -20 mA.
• Corriente de salida nivel bajo: 1 mA.
• Temperatura de trabajo: 0 °C a 70 °C.
• Número de líneas de entrada: 3.
• Número de líneas de salida: 1.
• Pines: 14.
• Tipo de encapsulado: DIP.
• Medidas: 4.57 x 19.3 x 6.35 mm.

Hoja de datos: SN74LS10N
