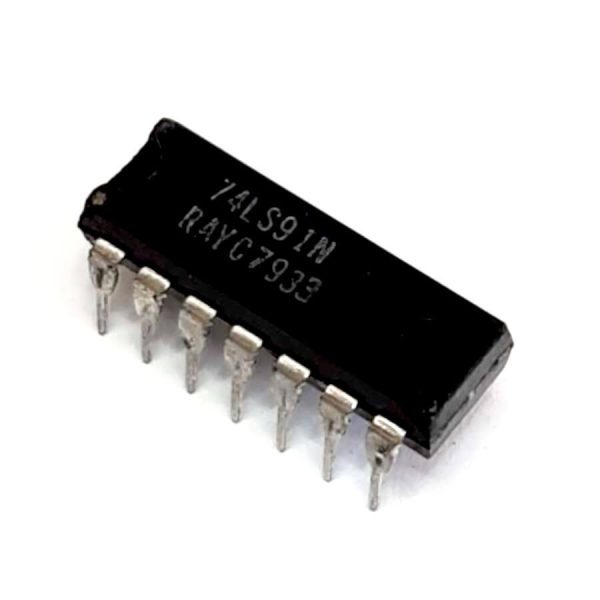

Circuito Integrado 74LS91 DIP-14

El 74LS91 pertenece a la familia TTL Low Power Schottky (LS) e incorpora un registro de desplazamiento de 8 bits compuesto por ocho flip-flops maestro-esclavo conectados en cascada. Permite ingresar datos de forma serial y desplazarlos sincronizadamente mediante una señal de reloj, entregando los datos por una salida serial.

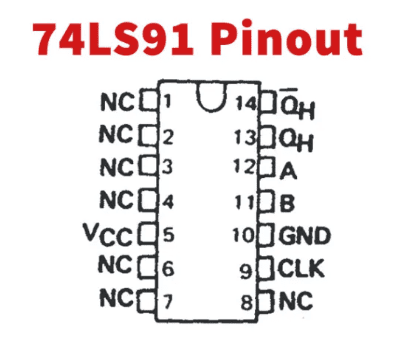

El dispositivo dispone de dos entradas de datos (A y B) con lógica de compuerta interna, una entrada de reloj (Clock) y salidas QH y QH̅ (normal e invertida), facilitando su integración en sistemas digitales para almacenamiento temporal, transferencia de datos y generación de secuencias. Gracias a la tecnología LS-TTL, ofrece alta velocidad de operación, bajo consumo y compatibilidad con otros circuitos integrados de la serie 74LS.

El 74LS91 es ampliamente utilizado en sistemas de comunicación digital, conversión serie-serie, procesamiento de datos, secuenciadores, control industrial, equipos de instrumentación, computadoras y proyectos educativos de electrónica digital.

Funciones destacadas

• Registro de desplazamiento de 8 bits.
• Entrada serie y salida serie (SISO).
• Dos entradas de datos (A y B).
• Salidas QH y QH̅.
• Desplazamiento sincronizado por reloj.
• Tecnología TTL Low Power Schottky.
• Alta velocidad de operación.
• Bajo consumo de energía.
• Compatible con lógica TTL.
• Encapsulado DIP-14.

Usos comunes

• Registros de datos.
• Conversión serie-serie.
• Desplazamiento de datos.
• Secuenciadores digitales.
• Sistemas embebidos.
• Comunicación digital.
• Instrumentación electrónica.
• Automatización industrial.
• Equipos de control.
• Proyectos educativos.

Características técnicas

• Modelo: 74LS91.
• Tipo: Registro de desplazamiento de 8 bits.
• Tecnología: TTL Low Power Schottky (LS).
• Configuración: Serial-In / Serial-Out (SISO).
• Entradas de datos: 2 (A y B).
• Salida: QH y QH̅.
• Entrada de reloj: Flanco positivo.
• Voltaje de alimentación (VCC): 4.75 V a 5.25 V.
• Voltaje nominal: 5 V.
• Frecuencia máxima de reloj: Hasta 40 MHz.
• Temperatura de operación: 0 °C a +70 °C (versión comercial).

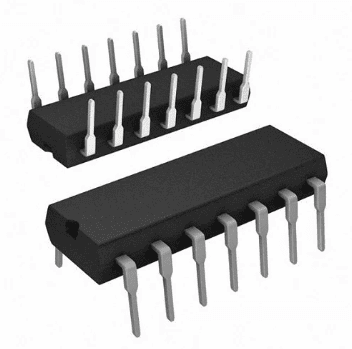

• Encapsulado: DIP-14.
• Montaje: Through Hole (THT).

Datasheet

SN74LS91 – 8-Bit Shift Registers – Texas Instruments.
