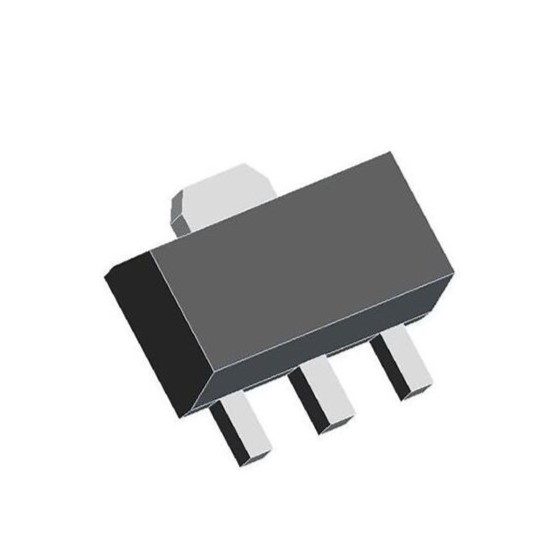

AMS1117 Regulador LDO SOT89

El Regulador Lineal AMS1117 es un componente LDO (Low Dropout Regulator) diseñado para suministrar una salida estable y precisa con baja caída de voltaje. Con capacidad de corriente de hasta 1A, proporciona un rendimiento confiable incluso en aplicaciones de alta demanda. Su referencia de voltaje interna ajustada por precisión garantiza una regulación de salida dentro de un margen del ±2%, lo que lo convierte en una opción confiable para fuentes de alimentación reguladas, sistemas embebidos, módulos de control y dispositivos de comunicación.

El diseño interno del Regulador Lineal AMS1117 incorpora limitación térmica y protección contra sobrecarga, aumentando la durabilidad del circuito frente a condiciones adversas de operación. Su formato SOT-223 compacto facilita la integración en placas de circuito impreso con espacio limitado, mientras que su compatibilidad con capacitores de 10 µF mejora la estabilidad y la respuesta transitoria del sistema.

Gracias a su eficiencia, facilidad de uso y estabilidad térmica, el Regulador Lineal AMS1117 es ideal para diseñadores que requieren una fuente lineal limpia, sin ruido, y con excelente desempeño en aplicaciones digitales o analógicas sensibles. Es una elección óptima en el diseño de fuentes de alimentación secundarias, posreguladores o módulos de control.

Funciones destacadas del Regulador Lineal AMS1117:

• Bajo voltaje de caída (Low Dropout) para mayor eficiencia.

• Corriente de salida hasta 1A.

• Precisión de salida de ±2%.

• Protección térmica y contra sobrecarga integrada.

• Estabilidad mejorada con capacitor de salida de 10 µF.

Aplicaciones comunes:

• Regulación posterior de convertidores DC/DC.

• Fuentes lineales de alta eficiencia.

• Cargadores de batería.

• Suministros de reloj en placas madre.

• Monitores LCD y decodificadores.

Características técnicas:

• Tensión de entrada máxima: 30 V.

• Tensión de salida: fija (1.2 V, 1.8 V, 2.5 V, 3.3 V, 5 V) o ajustable.

• Corriente de salida: 1 A máx.

• Regulación de carga: 0.5 % máx.

• Protección térmica interna.

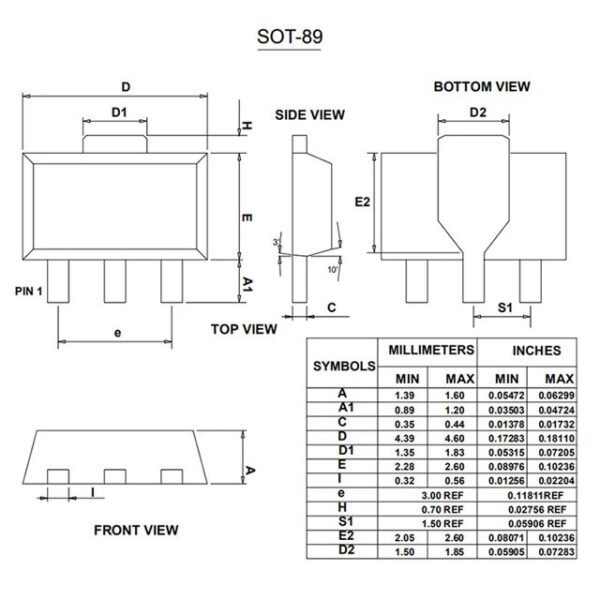

• Encapsulado: SOT-89.

Hoja de datos: Datasheet AMS1117
