Amplificador de Audio Monofónico 30W OEP30W Clase D

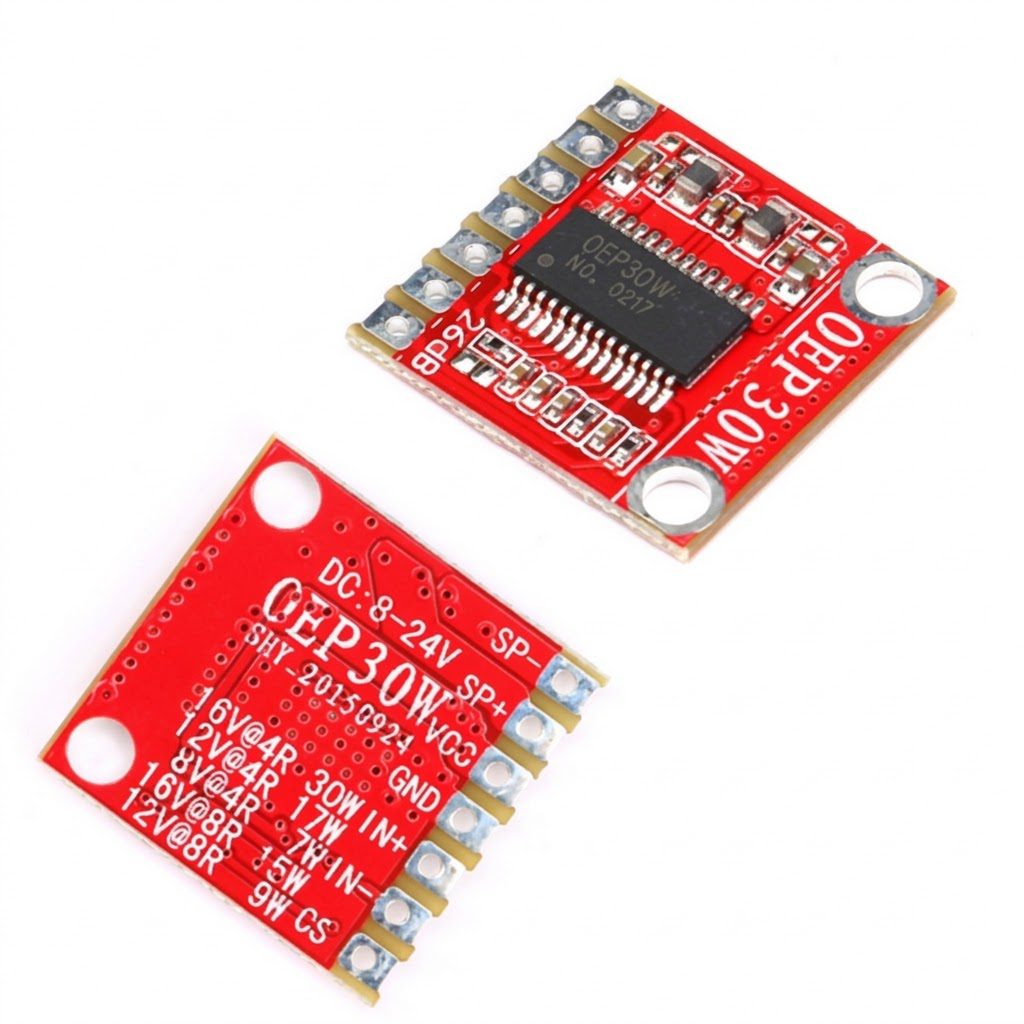

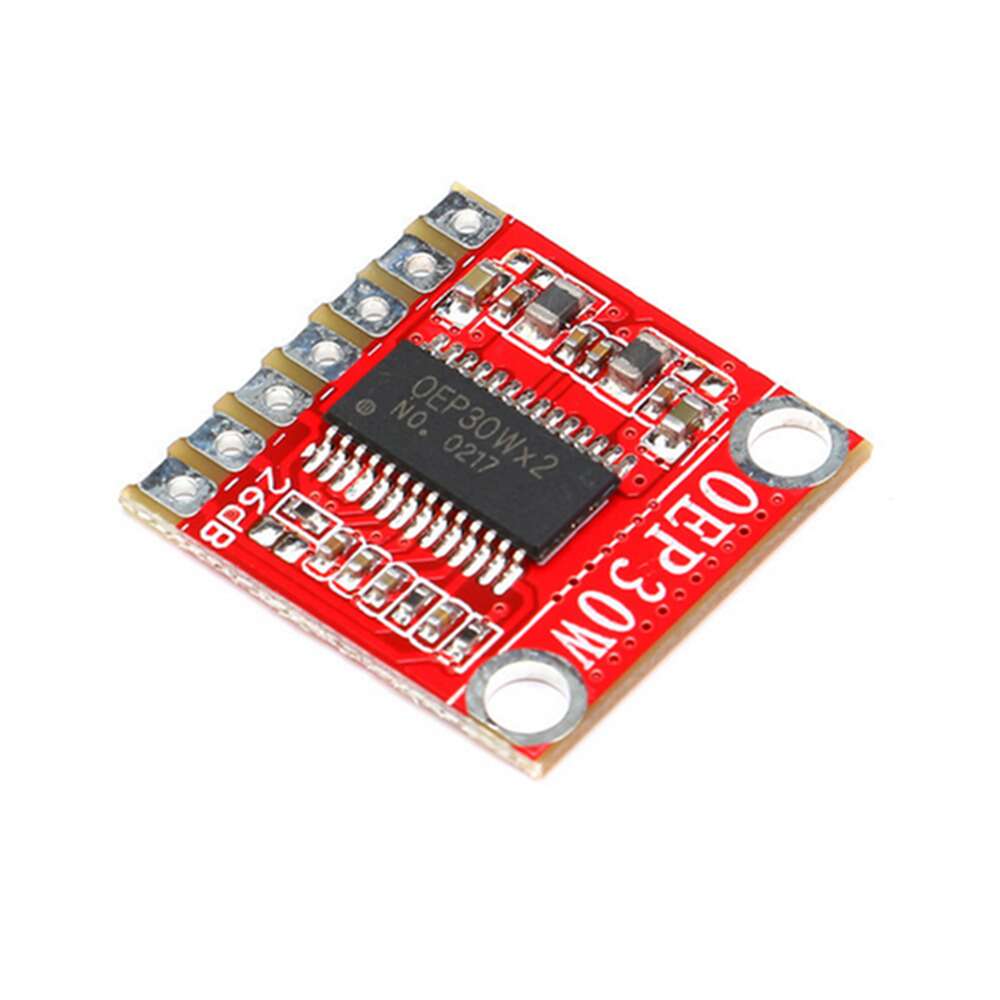

El OEP30W es un módulo amplificador digital Clase D con modulación PWM, diseñado para obtener una potencia de audio elevada utilizando una placa de dimensiones muy reducidas. Su funcionamiento de alta eficiencia permite reducir la generación de calor frente a amplificadores lineales tradicionales.

El módulo puede alimentarse con una tensión aproximada de 7,5 a 24 V DC. La potencia disponible depende de la tensión de alimentación y de la impedancia del altavoz. Como referencia, se especifican hasta 30 W con 8 Ω a 24 V, mientras que a tensiones inferiores la potencia disminuye.

Su pequeño tamaño lo hace apropiado para integrarlo en sistemas donde el espacio es limitado, como parlantes portátiles, equipos multimedia, proyectos Arduino/microcontrolador, sistemas embebidos y amplificadores personalizados.

Funciones destacadas

• Amplificador de audio Clase D.
• Canal monofónico.
• Potencia máxima aproximada de 30 W.
• Alimentación DC de aproximadamente 7,5–24 V.
• Alta eficiencia.
• Bajo consumo en reposo.
• Diseño PCB compacto.
• Baja distorsión.
• Compatible con altavoces de 4–8 Ω, según la variante y condiciones de operación.
• No requiere un disipador grande en condiciones normales, aunque debe controlarse la temperatura.

Usos comunes

• Parlantes activos.
• Sistemas de audio DIY.
• Equipos multimedia.
• Amplificadores portátiles.
• Intercomunicadores.
• Sistemas de megafonía pequeños.
• Proyectos con Arduino y microcontroladores.
• Sistemas de audio embebidos.
• Reparación o actualización de equipos de sonido.
• Proyectos educativos de electrónica.

Características técnicas

• Modelo: OEP30W.
• Tipo: Amplificador de audio Clase D.
• Canales: 1, monofónico.
• Alimentación: DC 7,5–24 V.
• Potencia: hasta 30 W, dependiendo de alimentación y carga.
• 30 W: 8 Ω / 24 V, según especificaciones comerciales.
• 15 W: 8 Ω / 16 V.
• 22 W: 4 Ω / 16 V, según la versión/ficha comercial.
• 15 W: 4 Ω / 12 V.
• Impedancia de salida: aproximadamente 4–8 Ω.
• Respuesta de frecuencia: alrededor de 20 Hz–15 kHz en algunas versiones comerciales.
• Distorsión armónica: <0,1 % según especificaciones publicadas.
• Corriente en reposo: aproximadamente 11 mA a 12 V.
• Relación señal/ruido: aproximadamente 102 dB.
• Dimensiones: alrededor de 25 × 18 × 2 mm, según la placa comercial.

Recomendaciones de uso

Se recomienda utilizar una fuente DC estable y no superar la tensión máxima indicada para el módulo. También es importante respetar la impedancia del altavoz y evitar cortocircuitos en la salida.

Para obtener la potencia máxima anunciada, la alimentación, la impedancia del altavoz y las condiciones térmicas deben coincidir con las especificaciones del fabricante.

Datasheet: No aplica
