Transistores NPN 2N4401 BJT TO-92 600mA 60V Paquete X10

Los Transistores NPN 2N4401 BJT son componentes de propósito general diseñados para aplicaciones de amplificación y conmutación de baja y media potencia. Su configuración single NPN y encapsulado TO-92-3 los hacen ideales para circuitos compactos en sistemas electrónicos, instrumentación, control y prototipos.

El Transistor 2N4401 puede operar con un voltaje colector-emisor (VCEO) de hasta 40V y un voltaje colector-base (VCBO) máximo de 60V, soportando una corriente continua de colector de 0.6A. Su frecuencia de transición (fT mínima) de 250MHz permite un desempeño eficiente en circuitos de conmutación rápida y amplificación de señales de frecuencia moderada.

Con una ganancia de corriente (hFE mínima de 20), el Transistor NPN 2N4401 BJT proporciona estabilidad en amplificadores, etapas de salida, convertidores de señal y controladores de dispositivos. Además, cuenta con una disipación de potencia de 625mW y una amplia temperatura de operación de -55°C a 150°C, lo que asegura un funcionamiento confiable en ambientes industriales y educativos.

El paquete incluye 10 unidades, útil para reposición, diseño de prototipos o producción en serie. Su bajo costo y alta disponibilidad lo convierten en una pieza esencial en cualquier laboratorio de electrónica o ingeniería.

Funciones destacadas de los Transistores NPN 2N4401 BJT:

• Control y amplificación de señales de baja y media potencia.
• Corriente de colector hasta 600mA y voltaje máximo de 60V.
• Frecuencia de transición de 250MHz para conmutación rápida.
• Alta confiabilidad y bajo nivel de ruido.
• Encapsulado TO-92 compacto y fácil de montar.
• Amplio rango térmico de operación (-55°C a 150°C).

Aplicaciones comunes:

• Amplificadores de señal y audio.
• Etapas de conmutación y control de relés.
• Circuitos de regulación y control lógico.
• Proyectos de robótica y automatización.
• Prototipos y laboratorios de electrónica.

Características técnicas:

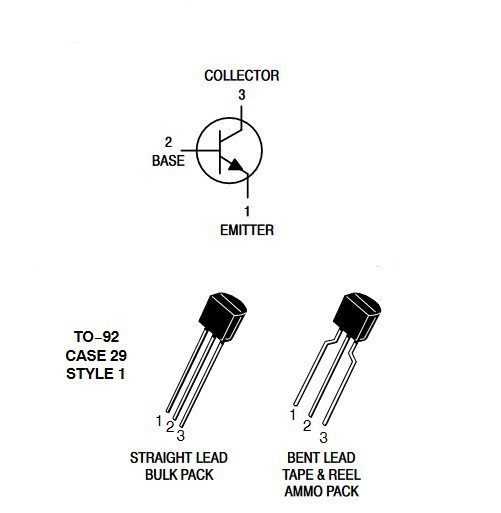

• Empaquetado: TO-92-3
• Polaridad: NPN
• Configuración: Single
• VCEO (máx): 40V
• VCBO (máx): 60V
• VEBO (máx): 6V
• Corriente de colector (IC máx): 0.6A
• Ganancia de corriente (hFE mín): 20
• Frecuencia de transición (fT): 250MHz (mín)
• Disipación de potencia: 625mW
• Temperatura de trabajo: -55°C a 150°C

Hoja de datos:2N4401
