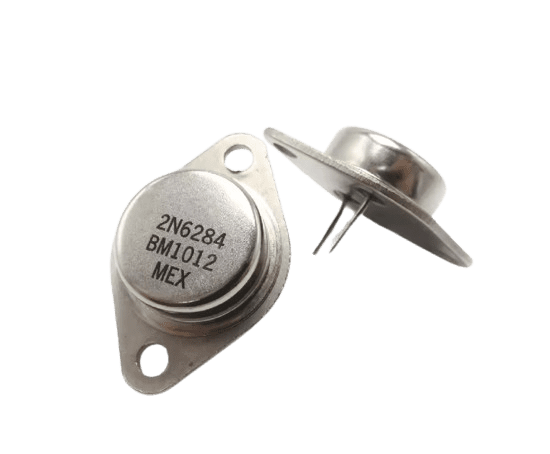

Transistor 2N6284 Darlington NPN de potencia TO-3
El transistor 2N6284 es un NPN Darlington de alta potencia en encapsulado TO-3, diseñado para aplicaciones de control y conmutación de alta corriente.
El transistor 2N6284 es un dispositivo semiconductor tipo NPN Darlington diseñado para manejar altas corrientes y voltajes en aplicaciones de potencia. Su configuración interna de par Darlington le otorga una ganancia de corriente elevada, permitiendo controlar cargas grandes con señales de bajo nivel. Encapsulado en formato TO-3, el transistor garantiza una excelente disipación térmica y una gran robustez mecánica, lo que lo convierte en una opción confiable para entornos exigentes.
Además, este modelo presenta baja saturación de voltaje y protección contra sobrecargas térmicas si se combina con sistemas de refrigeración adecuados. Esto no solo mejora su durabilidad, sino que también aumenta la eficiencia del circuito en el que se integra.
Funciones destacadas de transistor 2N6284
- Alta ganancia de corriente gracias a su configuración Darlington.
- Encapsulado TO-3 para máxima disipación térmica.
- Capacidad para manejar altas corrientes y voltajes.
- Ideal para aplicaciones de control y conmutación de potencia.
Usos comunes en electrónica de potencia
El transistor 2N6284 se utiliza en:
- Control de motores eléctricos de corriente continua.
- Reguladores y fuentes de alimentación lineales.
- Amplificadores de audio de alta potencia.
- Circuitos de conmutación industrial y automotriz.
Estos usos reflejan su versatilidad y fiabilidad en distintos campos de la electrónica de potencia.
Características técnicas
Modelo: 2N6284
Tipo: Transistor NPN Darlington de potencia
Encapsulado: TO-3 metálico
Tensión máxima de colector-emisor (Vce): 100 V
Corriente máxima de colector (Ic): 20 A
Ganancia de corriente (hFE): ≥ 1000 (típica)
Disipación máxima de potencia (Pd): 160 W
Material: Silicio, encapsulado metálico
Compatibilidad: Aplicaciones de potencia, control de motores, audio y conmutación
El transistor 2N6284 combina alta capacidad de corriente, robustez mecánica y eficiencia, siendo una opción ideal para proyectos de electrónica de potencia que requieran durabilidad y rendimiento óptimo.
Para más transistores de potencia consulte la sección Componentes electrónicos.
Datasheet: 2N6284
