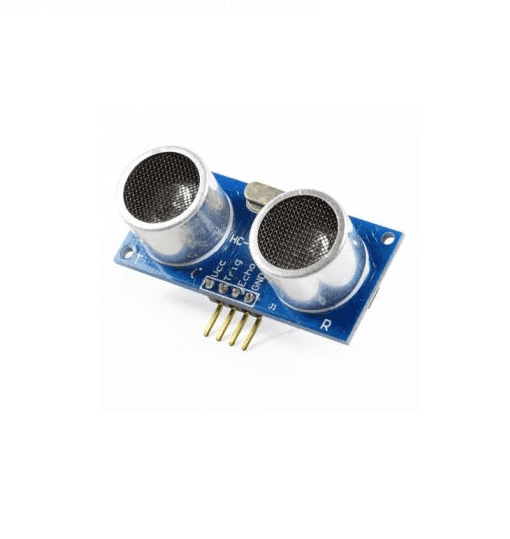

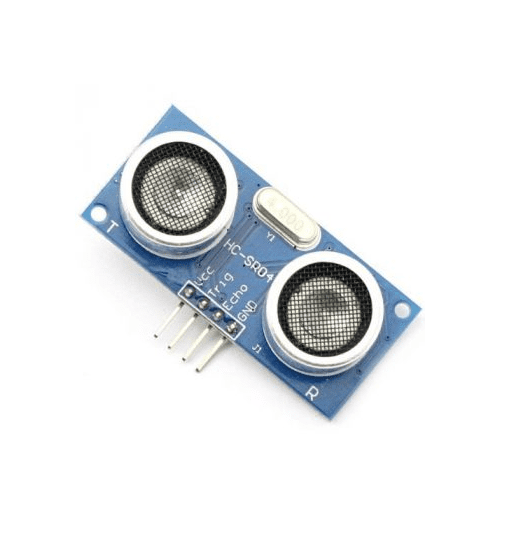

Sensor HC-SR04 ultrasónico

El Sensor HC-SR04 ultrasónico es un dispositivo compacto y eficiente para medir distancias mediante ultrasonido, ideal para aplicaciones en robótica y sensórica. Funciona con un voltaje de 5V DC y presenta un consumo mínimo de corriente (<2mA en reposo y 15mA en funcionamiento), lo que lo hace apto para proyectos que requieren eficiencia energética.

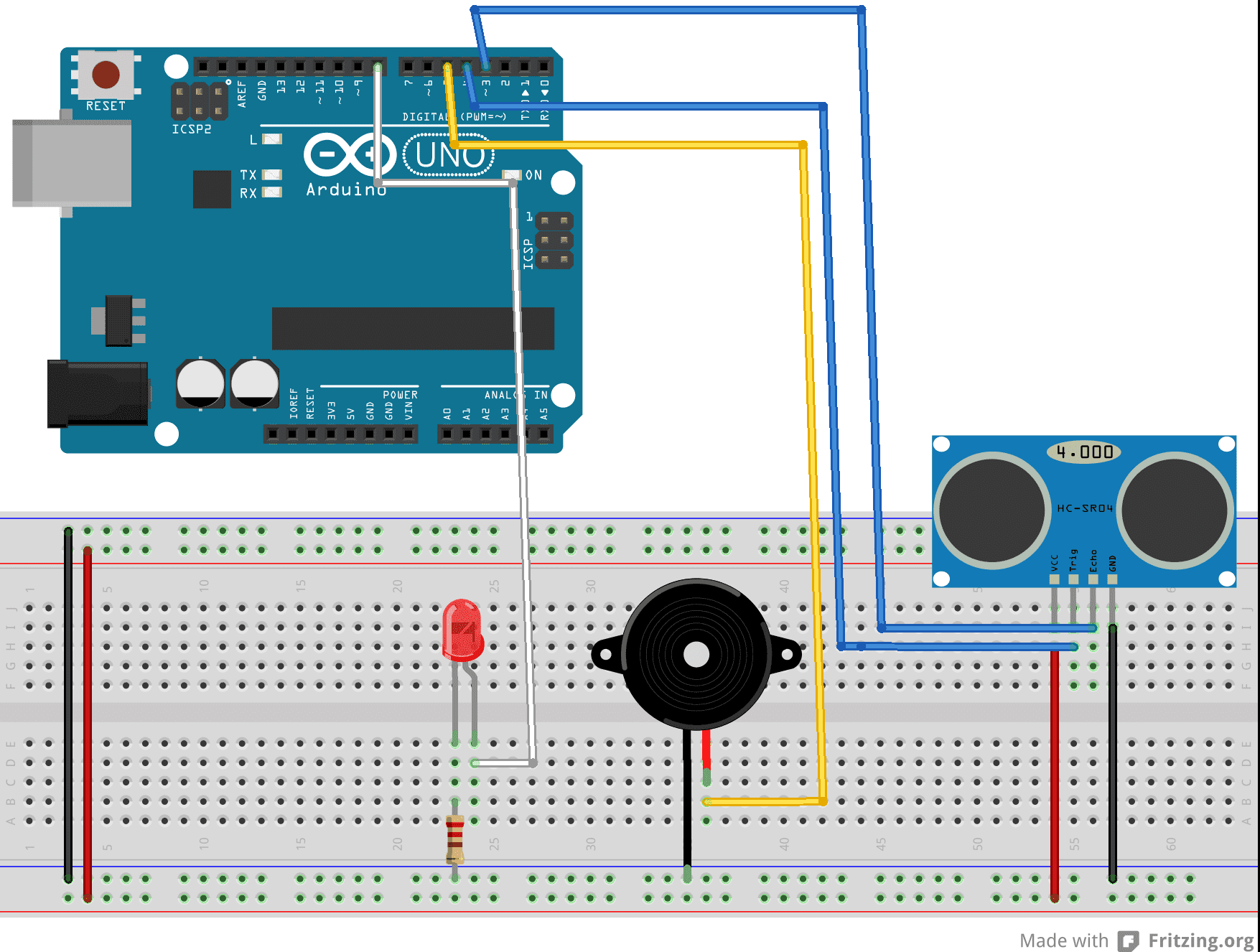

Este sensor ofrece un rango de medición de 2 cm a 400 cm con una precisión de ±3 mm y un ángulo de apertura de 15°. Opera a una frecuencia de 40 kHz y cuenta con un tiempo mínimo de espera entre mediciones de 20 ms, recomendable 50 ms para mayor estabilidad. Su señal de disparo (TRIG) y recepción (ECHO) funcionan con niveles TTL, lo que facilita la integración con microcontroladores como Arduino o Raspberry Pi.

El Sensor HC-SR04 ultrasónico se destaca por su facilidad de uso, tamaño compacto (45 x 20 x 15 mm) y capacidad para proporcionar mediciones rápidas y precisas, convirtiéndolo en la opción ideal para robots móviles, sistemas de detección y proyectos de sensórica avanzada. Su hoja de datos específica permite a los desarrolladores obtener información detallada para optimizar su implementación en diferentes entornos de trabajo.

Funciones destacadas del Sensor HC-SR04 ultrasónico:

• Medición de distancia precisa de 2 a 400 cm
• Ángulo de apertura de 15° para detección direccional
• Alta eficiencia energética con bajo consumo
• Fácil integración con microcontroladores mediante pines TRIG y ECHO
• Respuesta rápida y confiable para proyectos de robótica

Aplicaciones comunes:

• Robots móviles y autónomos
• Sistemas de detección y sensórica
• Proyectos de electrónica educativa
• Dispositivos de medición de distancia

Características técnicas:

• Voltaje de operación: 5V DC
• Corriente de reposo: < 2mA
• Corriente de trabajo: 15mA
• Rango de medición: 2 cm a 400 cm
• Precisión: ±3 mm
• Ángulo de apertura: 15°
• Frecuencia de ultrasonido: 40 kHz

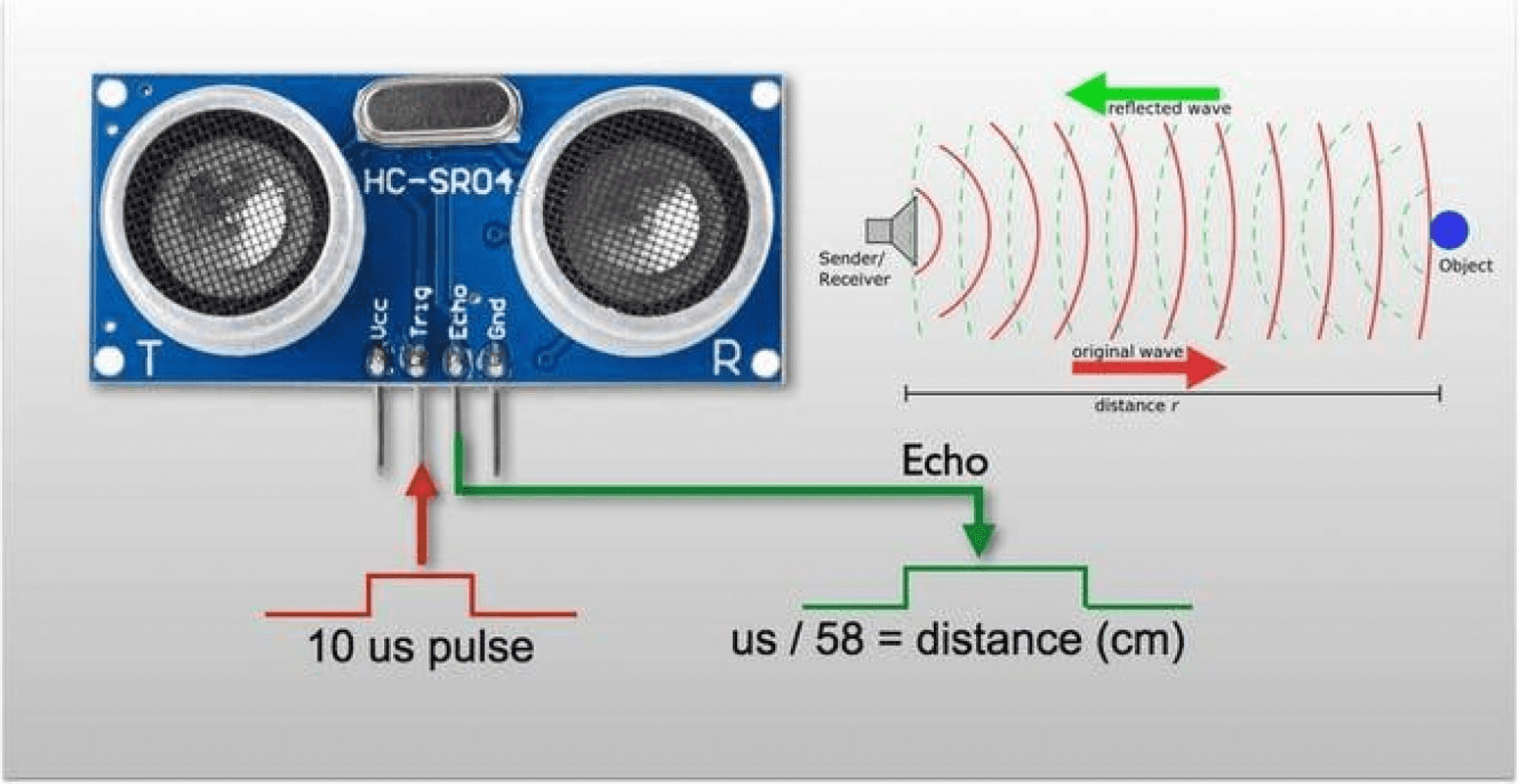

• Pulso de disparo TRIG: ≥ 10 μS
• Pulso ECO de salida: 100–25,000 μS
• Dimensiones: 45 x 20 x 15 mm

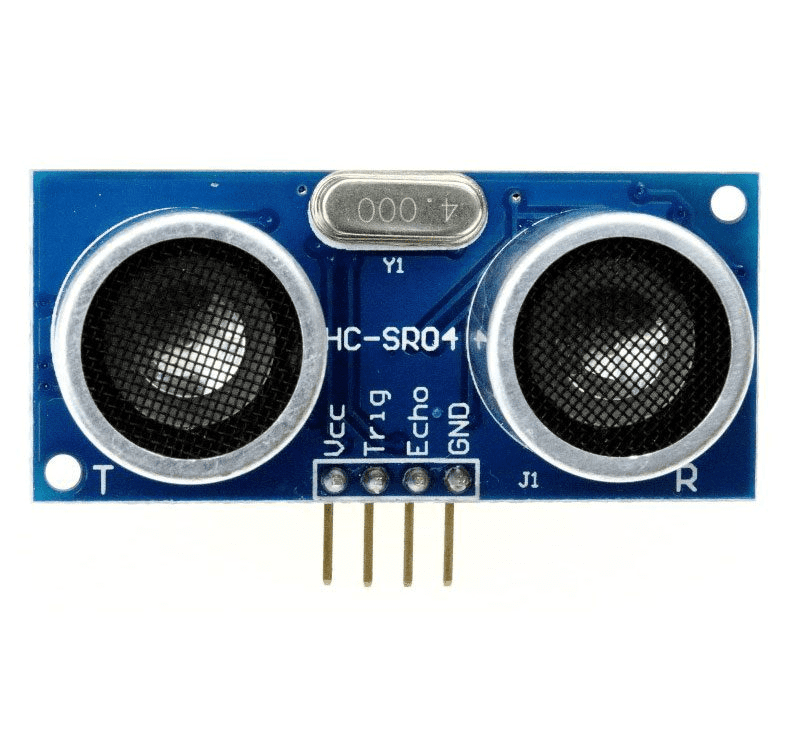

• Pines: VCC, GND, TRIG, ECHO
• Tiempo mínimo entre mediciones: 20 ms (recomendable 50 ms)

Hoja de datos: HC-SR04
