Sensor de Nivel de Agua Analógico

El Sensor de Nivel de Agua es un dispositivo analógico diseñado para detectar la cantidad de líquido presente en un contenedor o superficie mediante la variación de conductividad. Su diseño compacto y su bajo consumo lo hacen ideal para sistemas de control, automatización y proyectos con microcontroladores como Arduino, ESP32 o Raspberry Pi.

Este sensor opera con un voltaje de funcionamiento de 3–5 V DC y un consumo inferior a 20 mA, lo que permite integrarlo fácilmente en sistemas de baja potencia. La señal de salida analógica cambia proporcionalmente al nivel de agua detectado, proporcionando una medición continua y estable sin necesidad de calibraciones complejas.

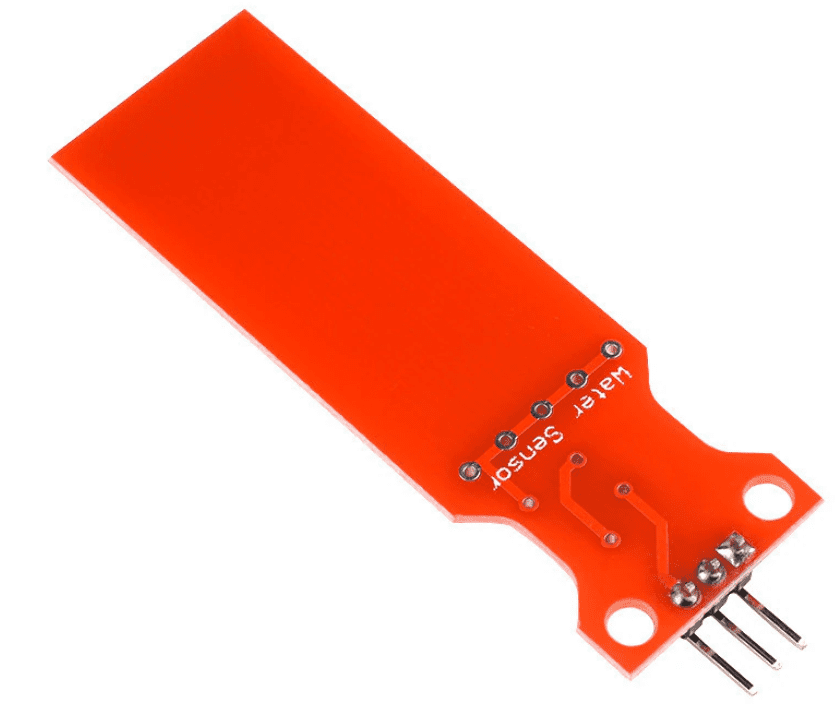

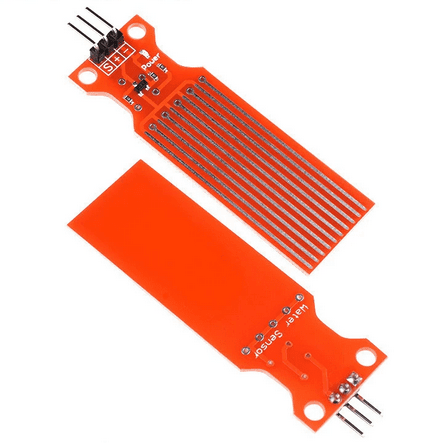

El área de detección del Sensor de Nivel de Agua es de 40 × 16 mm, construida en placa FR4 de doble cara con acabado HASL, lo que garantiza durabilidad, resistencia a la corrosión y una respuesta fiable incluso en entornos húmedos. El módulo puede operar dentro de un rango de temperatura de 10 °C a 30 °C y con una humedad de 10% a 90% sin condensación, lo que lo hace adecuado para aplicaciones tanto educativas como industriales ligeras.

Su salida analógica puede conectarse directamente a entradas ADC de microcontroladores para monitorear el nivel de líquido en tanques, sistemas de riego, dispensadores automáticos o sistemas de alerta por fugas. Gracias a su diseño robusto y bajo costo, el Sensor de Nivel de Agua es una herramienta esencial en proyectos de domótica, robótica y control de procesos líquidos.

Funciones destacadas del Sensor de Nivel de Agua:

• Detección precisa del nivel de líquido por conductividad.
• Señal de salida analógica proporcional al nivel detectado.
• Bajo consumo energético (menos de 20 mA).
• Fabricación en FR4 de doble cara con acabado HASL.
• Alta estabilidad y durabilidad en entornos húmedos.
• Compatible con microcontroladores y placas de desarrollo.

Aplicaciones comunes:

• Control de nivel en tanques o depósitos.
• Sistemas de riego automatizados.
• Monitoreo de fugas o humedad.
• Proyectos educativos con Arduino o ESP32.
• Dispensadores y control de líquidos industriales.

Características técnicas:

• Tipo de sensor: Analógico
• Voltaje de funcionamiento: 3–5 V DC
• Corriente de funcionamiento: <20 mA
• Área de detección: 40 × 16 mm
• Material de fabricación: FR4 doble cara HASL
• Temperatura de operación: 10 °C a 30 °C
• Humedad de operación: 10%–90% sin condensación
• Dimensiones: 62 × 20 × 8 mm

Hoja de datos:Sensor de agua con arduino. , Sensores de nivel de agua.
