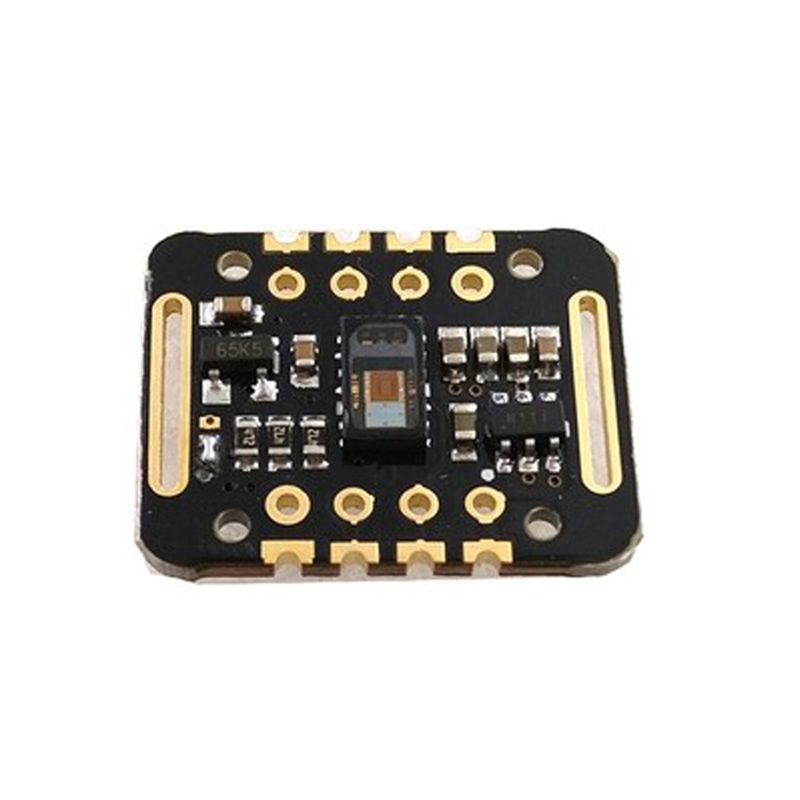

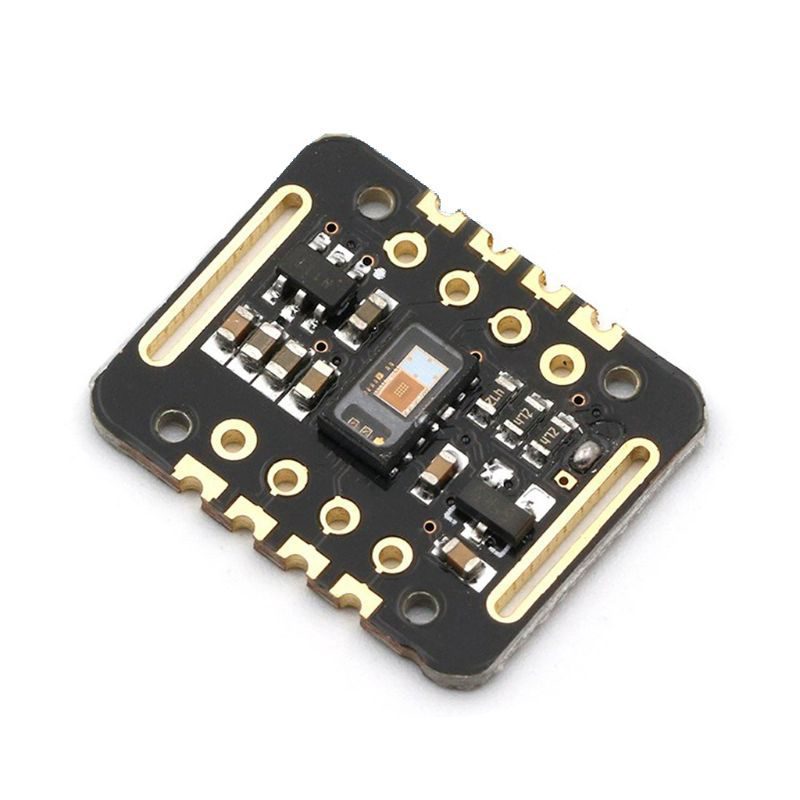

Sensor de Frecuencia Cardiaca y Saturacion de Oxigeno MAX30102

$ 3.7

Sensor MAX30102 Frecuencia Cardiaca y Oxigeno en Sangre es un módulo de biodetector integrado.

Cuenta con un LED rojo y un LED infrarrojo, fotodetector, componentes ópticos y circuitos electrónicos de bajo ruido con supresión de luz ambiental.

Necesita de dos voltajes para funcionar: 1.8V para alimentar el circuito y un voltaje entre 3.3V y 5V para los leds rojo e infrarrojo. Este módulo incluye ambos reguladores de voltaje en placa por lo que solo se necesita una fuente de 5V para la alimentación.

La interfaz de comunicación es estándar, compatible con I2C, puede transmitir los valores recopilados al Arduino y otros microcontroladores para el cálculo del ritmo cardiaco y el oxígeno en la sangre integrando un módulo ADC de 16 Bits que realiza hasta 1000 muestras por segundo para entregar una óptima medición.

2 disponibles

Cantidad:

  • 1 Unidad: Sensor de Frecuencia Cardiaca Saturacion de Oxigeno MAX30102

Características:

  • Voltaje de Alimentación DC: 5V
  • Regulador de Voltaje de 1.8V integrado en la placa
  • Regulador de Voltaje de 3.3V integrado en la placa
  • Protocolo de comunicacion I2C
  • Filtro de Luz entre 50 Hz y 60 Hz
  • Integra conversor Analogo a Digital ADC de 16 Bits
  • SCL: Reloj del Bus I2C
  • SDA: Datos del Bus I2C
  • INT: Pin de interrupción del chip MAX30102
  • RD: Terminal Catodo del Led Rojo del chip MAX30102, Generalmente no se conecta
  • IRD: Terminal Catodo del Led Infrarrojo del chip MAX30102, Generalmente no se conecta
  • GND: Cable a tierra.
  • Dimensiones: 20.6 mm x 15.5 mm

Hojas de Datos:

MAX30102

Libreria SparkFun

Libreria para Arduino

Libreria para Arduino 2

Tutoriales:

Proyecto Arduino y MAX30100

Tutorial Arduino y MAX30100

Tutorial Monitor Frecuencia Cardiaca con MAX30102

Conexión:

Aplicación:

  • Sensor de frecuencia cardíaca y la adquisición de oxígeno en la sangre en dispositivos portátiles
  • Equipos de monitoreo médico
  • Asistentes de estado físico y wearables
  • Smartwatch
