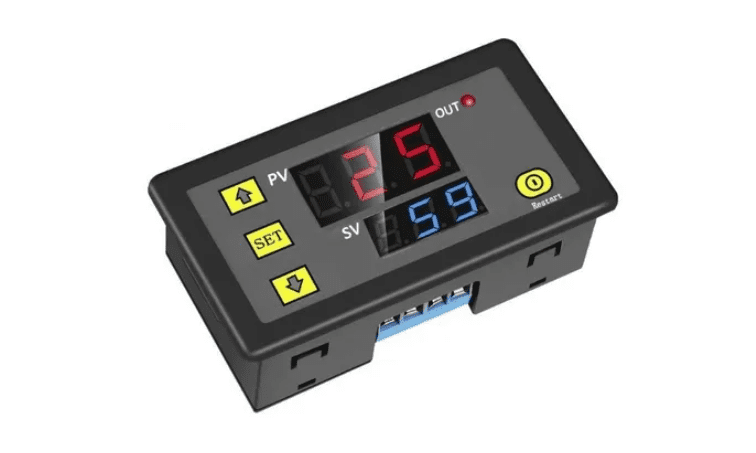

Relé Digital Temporizado T3230 12V/220V 20A 1500W

El Relé Digital con Retardo T3230 es un dispositivo diseñado para ofrecer un control temporizado confiable en aplicaciones de electrónica, robótica e ingeniería eléctrica. Este relé permite programar retardos de activación y desactivación desde 0 hasta 999 segundos, minutos u horas, ofreciendo flexibilidad para proyectos que requieren precisión temporal.

Su alimentación es versátil, funcionando con 12V DC o con 110/220V AC, lo que lo hace adaptable a diferentes sistemas eléctricos. Con una capacidad de conmutación de hasta 20A y una potencia máxima de 1500W, este relé asegura un rendimiento robusto incluso en cargas elevadas. La corriente máxima de funcionamiento de 10A garantiza seguridad y eficiencia en operaciones prolongadas.

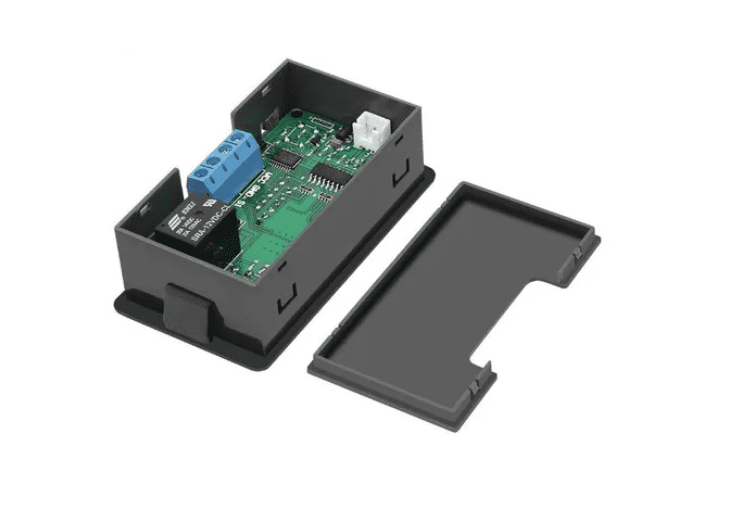

El diseño compacto de 79x26x43 mm facilita su instalación en paneles estándar, mientras que el tamaño de orificio de 72×40 mm permite un montaje sencillo y seguro. Además, su configuración de parámetros P0 y P1 brinda opciones avanzadas de sincronización y ciclos de retardo, adaptándose a necesidades específicas de temporización, extracción y liberación del relé.

El T3230 destaca por su facilidad de uso: la programación de tiempos T1 y T2 se realiza mediante teclas intuitivas, con confirmación visual mediante LEDs rojo y verde. Esto permite al usuario ajustar con precisión los intervalos de retardo y los modos de trabajo, optimizando el control de procesos automatizados.

En resumen, el Relé Digital con Retardo T3230 combina versatilidad, precisión y robustez, siendo ideal para sistemas de automatización, control de maquinaria, iluminación industrial y proyectos de ingeniería donde el tiempo de activación y desactivación debe gestionarse con exactitud.

Funciones destacadas del Relé Digital con Retardo T3230:

• Control de retardo configurable de 0-999s, 0-999m, 0-999h.
• Alimentación dual: 12V DC / 110V-220V AC.
• Conmutación de alta capacidad: 20A, 1500W máximo.
• Programación avanzada con modos P0 y P1 para sincronización y ciclos.
• Indicadores LED para confirmación de tiempos y estado del relé.
• Tamaño compacto para instalación sencilla en paneles estándar.

Aplicaciones comunes:

• Automatización de maquinaria industrial.
• Control de iluminación y sistemas eléctricos.
• Proyectos de robótica y electrónica avanzada.
• Temporización de equipos de control y procesos.
• Sistemas de activación diferida en proyectos de ingeniería.

Características técnicas:

• Modelo: T3230
• Rango de tiempo: 0–999 s / 0–999 m / 0–999 h

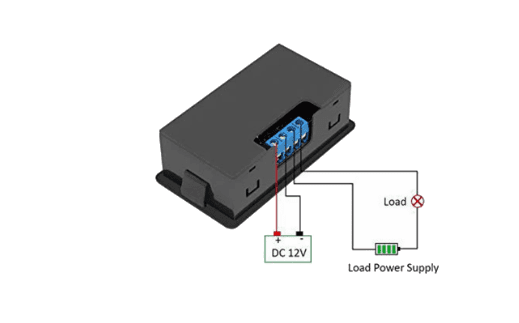

• Voltaje de alimentación: 12V DC / 110-220V AC
• Corriente máxima del relé: 20A
• Corriente de funcionamiento: 10A
• Potencia máxima: 1500W
• Dimensiones: 79x26x43 mm (2,99″ x 1,02″ x 1,69″)
• Tamaño del orificio: 72×40 mm (2,83″ x 1,57″)
• Modos de retardo: P0 y P1 ajustables
• Indicadores: LEDs rojo y verde

Hoja de datos:—-No Aplica—-

Para más relés temporizados, consulte la sección Relé/Relay

Manual de Instrucciones del Relé Digital con Retardo T3230:

1. Después de configurar los datos, debes esperar 6 segundos, los módulos postales de 6 s ahorran automáticamente los datos del juego de memoria.

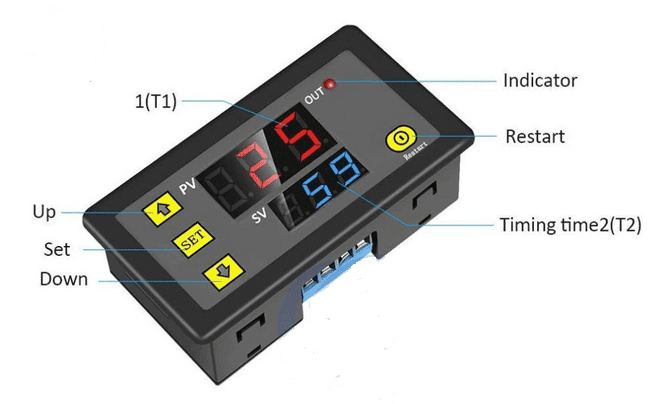

2. Pulsa la tecla SET una vez para entrar en el modo de configuración de tiempo, el LED rojo parpadea, pulsa la tecla para aumentar o reducir el tiempo de configuración T1.

3 después de configurar la hora T1, pulse la tecla de ajuste de nuevo, el LED verde parpadea y la hora se establece pulsando la hora de la tecla T2, la configuración de la hora T2 se ha completado, pulsa la tecla de configuración de nuevo, el sistema ahorrará automáticamente el tiempo de configuración de la memoria o espera a que el módulo 6s, 6s guardará automáticamente la memoria de datos.

4. Mantener pulsado, introducir el modo de configuración de parámetros. Hay dos conjuntos de parámetros para que el usuario seleccione P0, P1 pulsar en el modo actual para cambiar entre P0 y P1.

5. El parámetro P0 se puede configurar pulsando la tecla para ajustar su propio modo de sincronización. En el parámetro P1 se puede configurar agregando y restando las teclas modo de trabajo.

P0–0: el modo de sincronización T1 es el segundo.

P0-1: el modo de sincronización T1 es de minutos.

P0–2: el modo de tiempo de sincronización T1 es Hora.

P1–0: tiempo de retardo T1, extracción del relé (temporizador T1)

P1–1: liberación del relé tras el retardo T1 (temporizador T1)

P1–2: tiempo de retardo T1, extracción del relé (temporizador T1) y liberación del relé tras el retardo T2 (tiempo T2), y después está terminado.

P1–3: liberación del relé después del retardo de tiempo T1 (temporizador T1), a continuación, retardo T2, extracción del relé (sincronización T2) y después está terminado.

P1–4: tiempo de retardo T1, extracción del relé (temporizador T1) y liberación del relé tras el retardo T2 (temporizador T2), ciclismo.

P1–5: liberación del relé después del retardo T1 (temporizador T1), a continuación, retardo T2, extracción del relé (temporizador T2), ciclismo.
