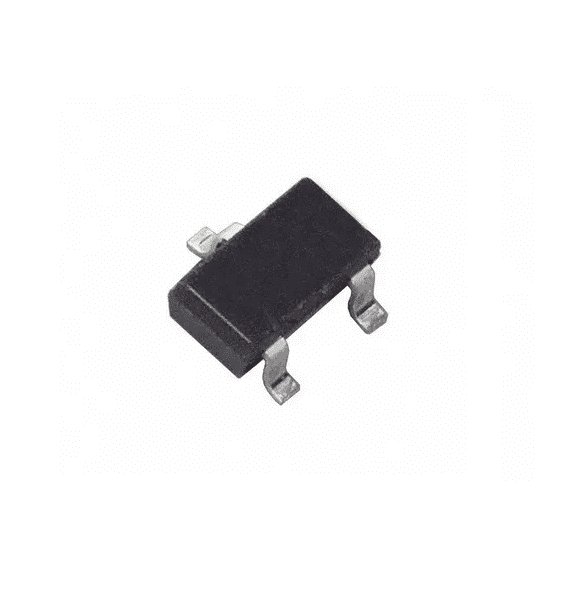

Regulador LDO LM1117GSF 5.0V SMD de Alta Precisión para Proyectos Electrónicos

El regulador LDO LM1117GSF 5.0 SMD es un componente esencial para proyectos electrónicos que requieren una regulación precisa y estable del voltaje. Con una corriente de salida máxima de 300 mA y encapsulado SOT-23 compacto, ofrece alto rendimiento incluso en espacios reducidos.

Este regulador soporta un voltaje de entrada máximo de 15V y presenta un excelente rechazo de ondulación (PSRR) de 75dB a 120Hz, garantizando un suministro limpio y estable. Está disponible en versiones ajustables (ADJ) o con salidas fijas de 1.2V, 1.5V, 1.8V, 2.5V, 3.3V y 5.0V, ofreciendo gran versatilidad para distintos diseños.

Con regulación de línea típica de 0.1% y regulación de carga de 0.2%, este regulador LDO es ideal para aplicaciones críticas que requieren voltajes constantes. No requiere carga mínima para dispositivos de salida fija y cuenta con protección de terminal y corriente interna, límite de corriente, protección contra apagado térmico y funcionamiento seguro.

Su rango de temperatura de operación de -40°C a 125°C lo hace apto para aplicaciones industriales, robótica, sistemas embebidos y electrónica de consumo. Además, este dispositivo libre de plomo cumple con normativas ambientales actuales.

Funciones destacadas del regulador LDO LM1117GSF 5.0 SMD:

• Regulación precisa de voltaje con alta estabilidad.
• Corriente de salida de hasta 300 mA.
• Amplio rango de voltaje de entrada.
• Alta inmunidad a ruido (PSRR de 75dB).
• Protección térmica y límite de corriente integrados.

Aplicaciones comunes:

• Regulación posterior de fuentes de alimentación conmutadas.
• Controladores de disco duro.
• Cargadores de batería.
• Equipos industriales y electrónicos de consumo.
• Terminación SCSI activa y proyectos embebidos.

Características técnicas:

• Corriente de salida: 300 mA máx.

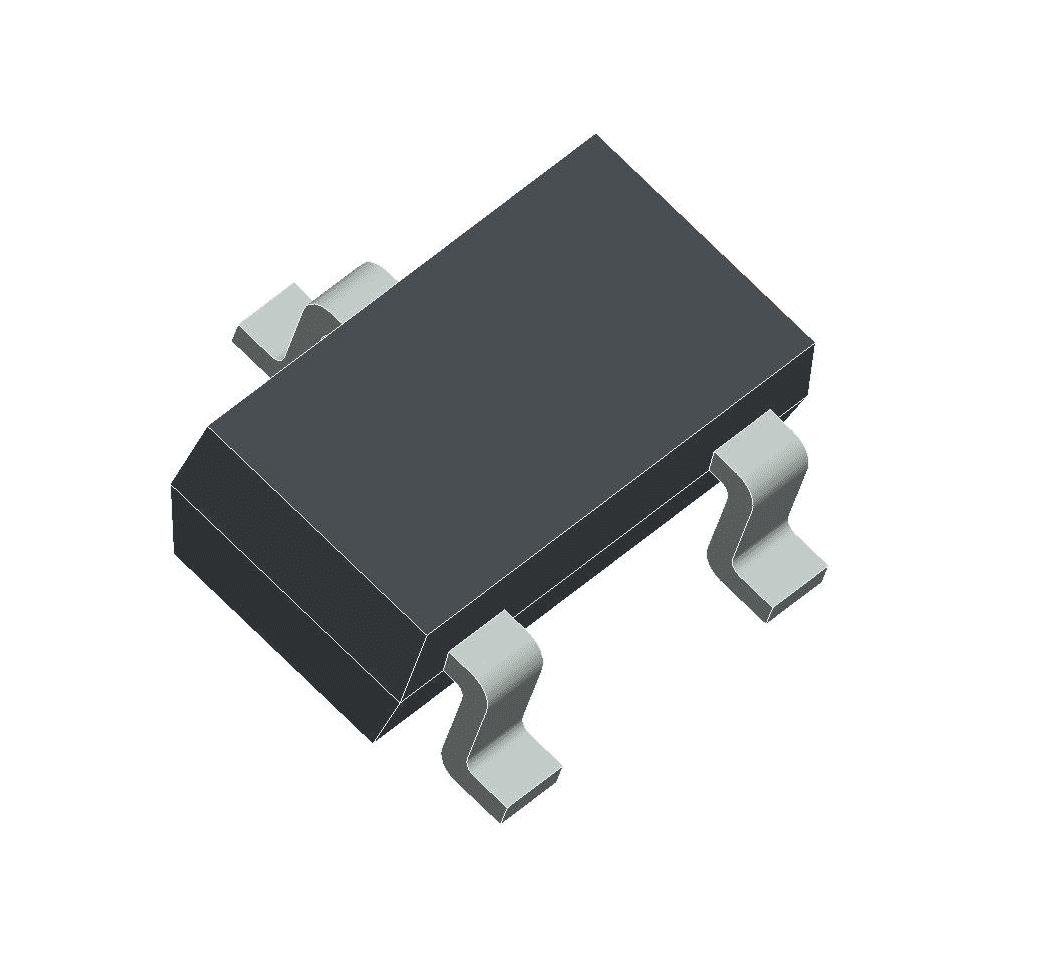

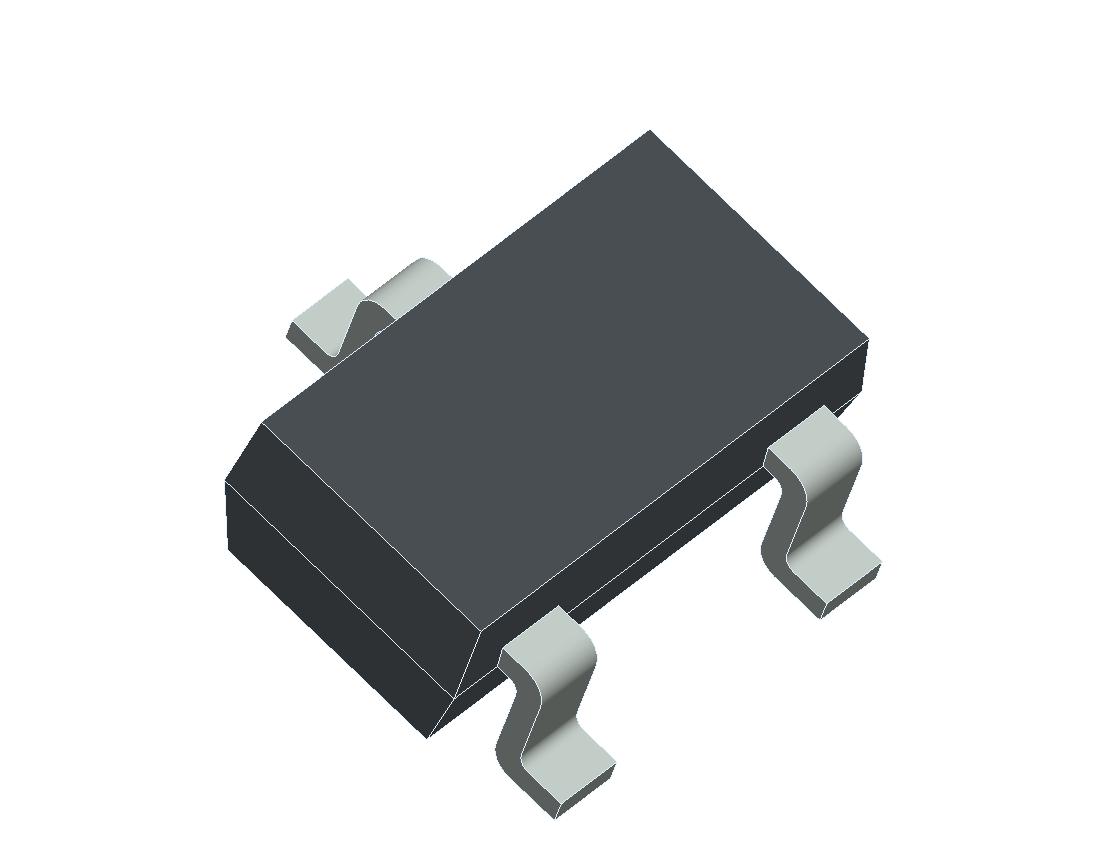

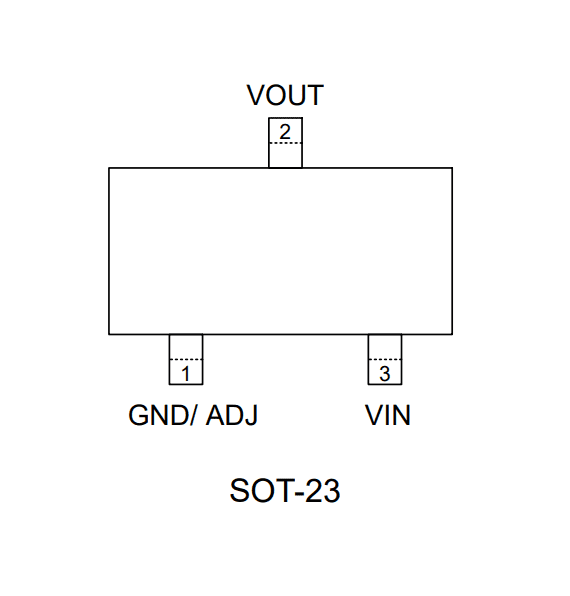

• Empaquetado: SOT-23.
• Voltaje de entrada máximo: 15V.
• Rechazo de ondulación (PSRR): 75dB (120Hz).
• Salidas fijas: 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5.0V.
• Regulación de línea: 0.1% máx.
• Regulación de carga: 0.2% máx.
• Temperatura de funcionamiento: -40°C ~ +125°C.
• Protección térmica y límite de corriente.
• Libre de plomo.

Hoja de datos: LM1117GSF
