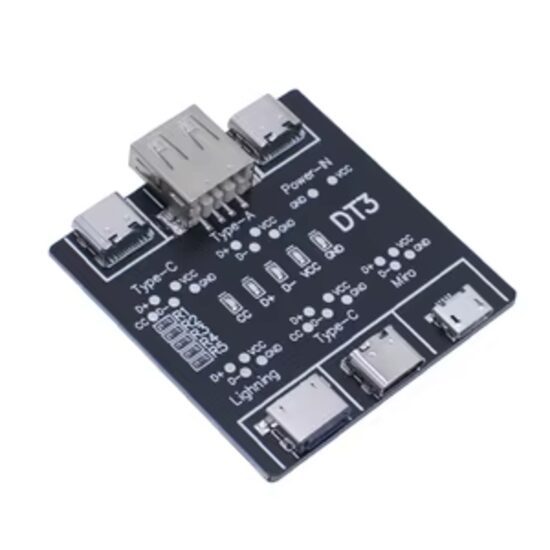

Placa de Detección de Cable de Datos DT3 Probador USB para iOS Android Type-C

Probador DT3 para cables USB y líneas de datos

La placa probadora DT3 permite comprobar la continuidad de las principales líneas de un cable USB. Sus indicadores permiten verificar VCC, GND, D+ y D-, mientras que el indicador CC se utiliza específicamente para determinadas pruebas de cables Type-C a Type-C. Cuando una línea presenta una interrupción o anomalía, el indicador correspondiente puede permanecer apagado, facilitando la localización del problema.

Aplicaciones en reparación y diagnóstico electrónico

El tester de cables DT3 resulta útil para talleres de reparación de teléfonos móviles, técnicos electrónicos, fabricantes o vendedores de cables y usuarios que necesitan verificar cables de carga y transferencia de datos. Su funcionamiento permite comprobar rápidamente si un cable presenta problemas en las líneas de alimentación o transmisión antes de utilizarlo con un dispositivo.

Funciones destacadas

• Probador de cables USB basado en placa electrónica.
• Compatible con USB, Micro USB, Lightning y USB Type-C.
• Permite comprobar líneas VCC, GND, D+ y D-.
• Indicador CC para determinadas pruebas de cables Type-C.
• Indicadores LED para visualizar el estado de las líneas.
• Permite detectar interrupciones y anomalías de conexión.
• Adecuado para verificar funciones de carga y transferencia de datos.
• Compatible con diferentes configuraciones de cables USB.
• Alimentación mediante USB Type-C.
• Diseño compacto y portátil.
• Útil para diagnóstico rápido durante reparaciones.

Usos comunes

• Prueba de cables USB de carga y datos.
• Diagnóstico de cables Type-C.
• Comprobación de cables Micro USB.
• Prueba de cables Lightning.
• Reparación de teléfonos y dispositivos móviles.
• Verificación de cables antes de utilizarlos.
• Mantenimiento de accesorios electrónicos.
• Talleres de reparación y electrónica.
• Control de calidad de cables.
• Proyectos y laboratorios de electrónica.

Características técnicas

• Modelo: DT3.
• Tipo: Placa de detección y prueba de cables USB.
• Interfaces: USB, Type-C, Micro USB y Lightning.
• Líneas comprobadas: VCC, GND, D+, D- y CC según el tipo de cable.
• Alimentación: 5V DC.
• Entrada de alimentación: USB Type-C.
• Salida indicada: 5V / hasta 1A según versión.
• Indicadores: LEDs de estado.
• Pruebas: Continuidad y detección de anomalías en líneas de alimentación y datos.

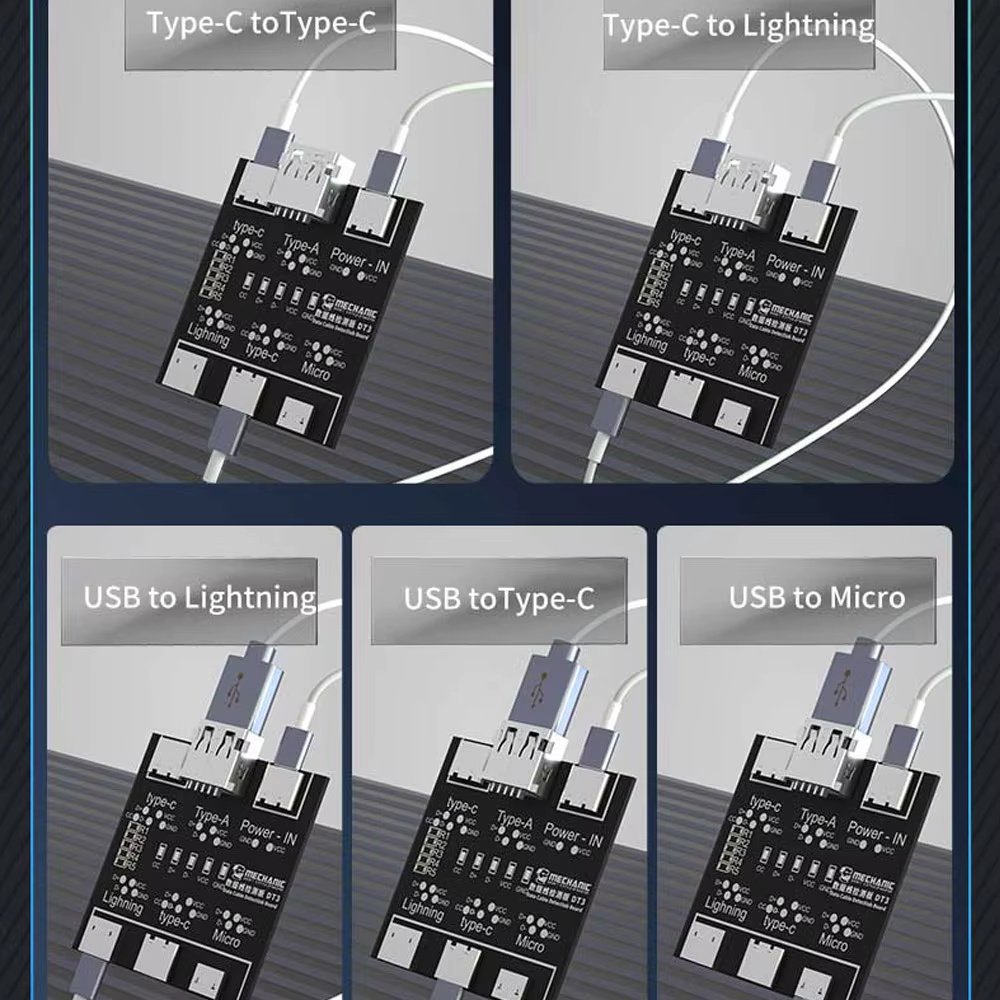

• Compatibilidad de prueba: Type-C a Type-C, Type-C a Lightning, USB a Lightning, USB a Type-C y USB a Micro USB.

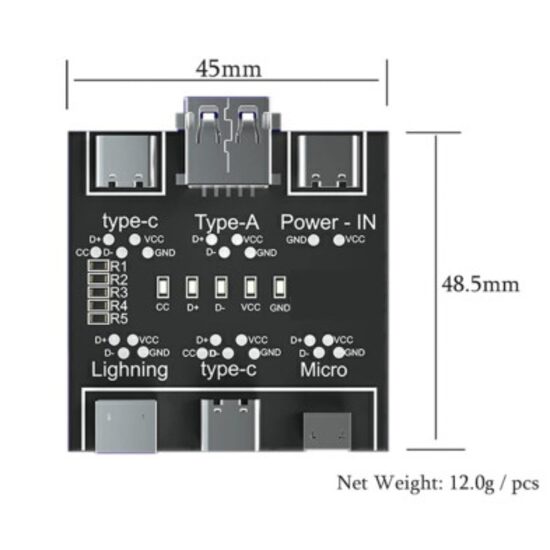

• Dimensiones aproximadas: 48,5 × 45 mm.
• Peso aproximado: 12 g.
• Material: PCB y componentes electrónicos.
• Aplicación: Diagnóstico, reparación y comprobación de cables USB.

Nota: Las dimensiones, peso y configuración de conectores pueden variar ligeramente entre versiones DT3/MECHANIC y placas equivalentes.

Datasheet:
No aplica
