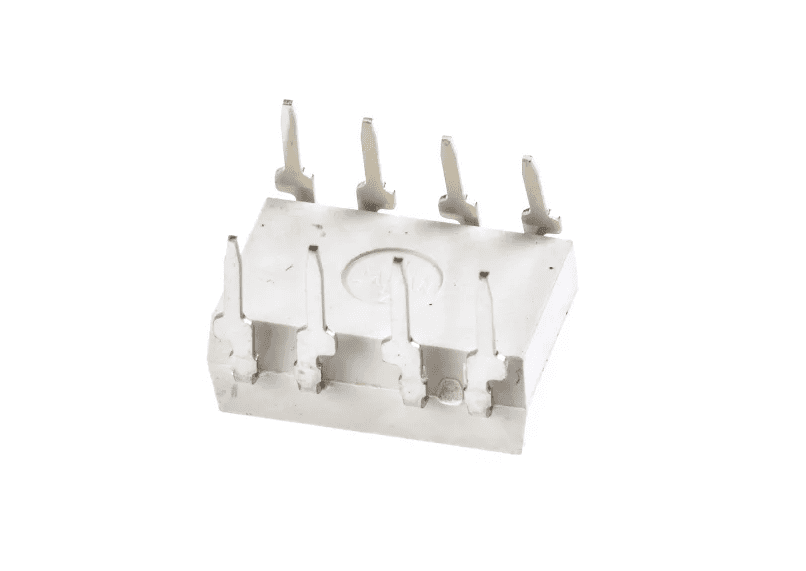

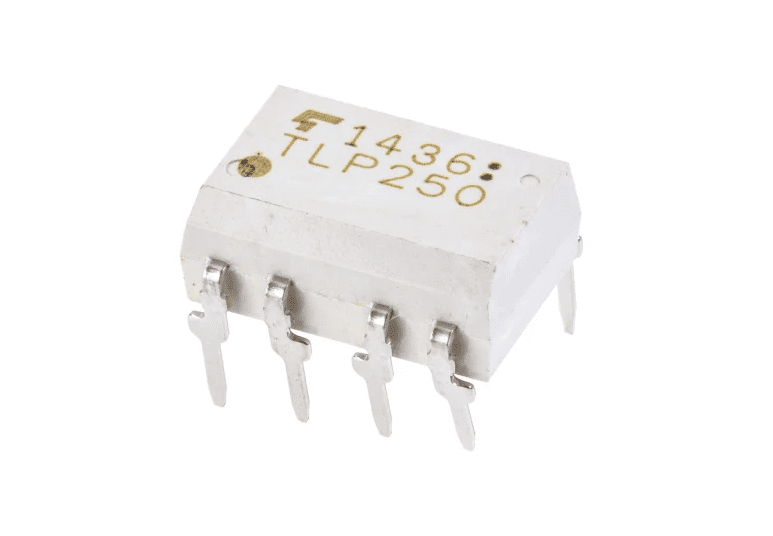

Optoacoplador TLP250 DIP8
$ 1.2
El Optoacoplador TLP250 proporciona aislamiento galvánico y control seguro de cargas de potencia, soporta hasta ±1.5A de salida y voltaje de aislamiento mínimo de 2500Vrms.
24 disponibles
El Optoacoplador TLP250 es un componente diseñado para aislar y controlar señales de potencia mediante acoplamiento óptico, garantizando seguridad y estabilidad en circuitos electrónicos. Se utiliza comúnmente para controlar dispositivos de potencia como SCR, triacs y motores, evitando que las altas tensiones afecten al circuito de control.
Este optoacoplador funciona con un voltaje de alimentación de 10 a 35V y requiere una corriente máxima de alimentación de 11 mA (Icc). Su corriente de salida alcanza hasta ±1.5A, permitiendo conmutar cargas considerables en aplicaciones de potencia media. Su encapsulado DIP8 de 8 pines facilita la integración en placas de circuito impreso estándar y prototipos.
El TLP250 proporciona un voltaje de aislamiento mínimo de 2500Vrms, protegiendo los sistemas de control frente a picos de alta tensión. Este aislamiento galvánico es esencial en aplicaciones industriales, robótica, fuentes de alimentación conmutadas y control de motores.
Su diseño confiable y robusto permite operar de manera estable en aplicaciones donde se requieren tiempos de respuesta rápidos y control preciso de potencia, siendo compatible con circuitos de microcontroladores, PLCs y sistemas de automatización.
Funciones destacadas del Optoacoplador TLP250:
- Aislamiento galvánico seguro entre control y carga.
- Corriente de salida ±1.5A para controlar SCR, triacs o motores.
- Voltaje de aislamiento mínimo 2500Vrms.
- Encapsulado DIP8 para fácil montaje en PCB.
- Compatible con circuitos de control digital y analógico.
Aplicaciones comunes:
- Control de motores AC y DC.
- Conmutación de SCR y triacs.
- Fuentes de alimentación conmutadas.
- Sistemas de automatización industrial.
- Protección de circuitos frente a sobretensiones.
Características técnicas:
- Modelo: TLP250
- Tipo: Optoacoplador de salida en corriente
- Corriente de alimentación (Icc): 11 mA máx.
- Voltaje de alimentación (Vcc): 10–35 V
- Corriente de salida (Io): ±1.5 A máx.
- Voltaje de aislamiento: ≥2500 Vrms
- Número de pines: 8
- Encapsulado: DIP8
Hoja de datos:Hoja de datos
Para más Optoacopladores y Aisladores Electrónicos, consulte la sección Componentes Electrónicos.
