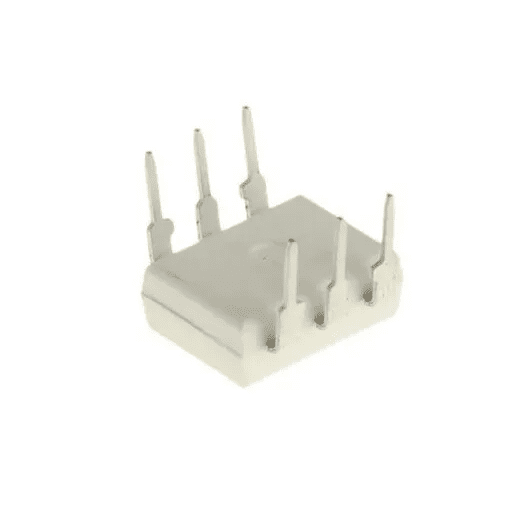

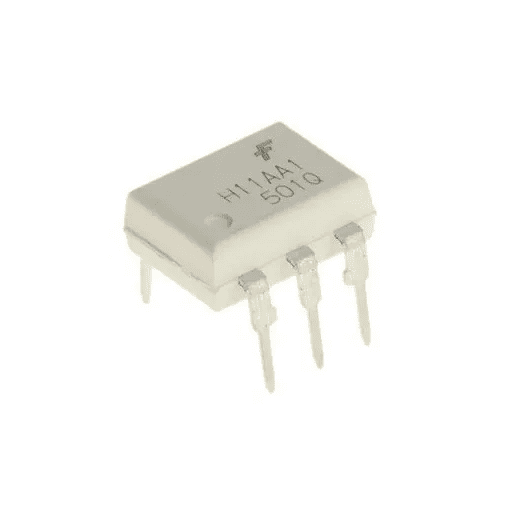

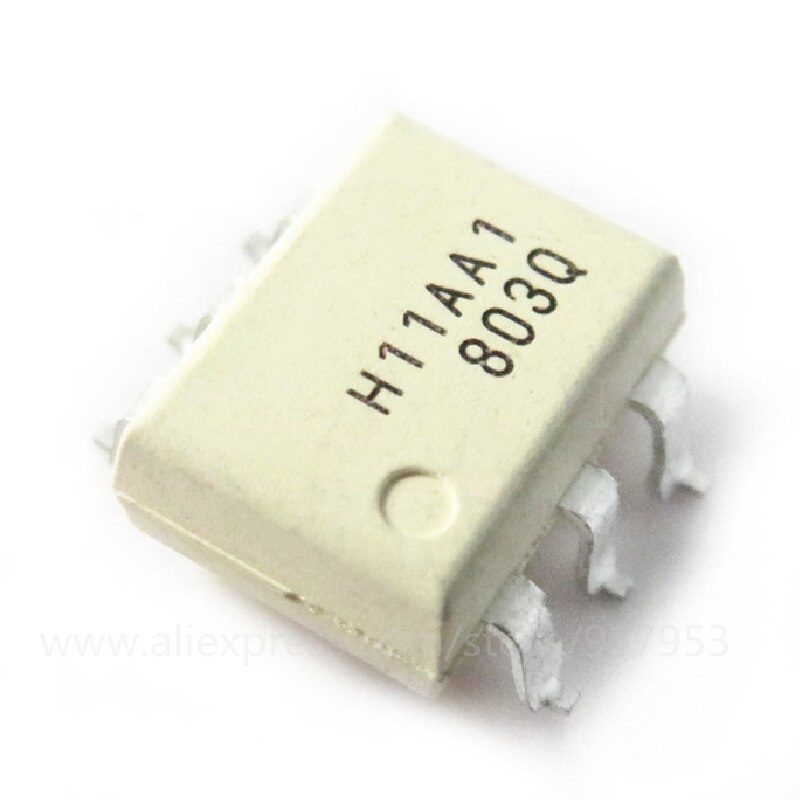

Optoacoplador H11AA1 DIP-6 de alta precisión para robótica y electrónica

El optoacoplador H11AA1 es un componente esencial para aislar señales eléctricas y proteger circuitos en aplicaciones electrónicas y de control. Fabricado por On Semiconductor y encapsulado en formato DIP-6, este dispositivo utiliza un NPN fototransistor como tipo de salida, garantizando un rendimiento estable y fiable.

Con una corriente directa de 60 mA y voltajes máximos de colector-emisor de hasta 30V, el H11AA1 ofrece robustez y eficiencia en el control de señales. Su capacidad de aislamiento de hasta 7500 Vrms lo convierte en una excelente opción para sistemas que requieren separación eléctrica segura. Además, cuenta con una tensión directa de 1.5V, una corriente máxima de colector de 50 mA y un voltaje de saturación colector-emisor de 0.4V, asegurando precisión y mínima pérdida de señal.

Su rango de temperatura de funcionamiento (-40℃ a +100℃) lo hace ideal para aplicaciones industriales, robótica y sistemas embebidos, incluso en condiciones exigentes. El optoacoplador H11AA1 es ampliamente utilizado en circuitos electrónicos, control de instrucciones, aplicaciones inteligentes y proyectos de desarrollo electrónico, aportando fiabilidad y aislamiento seguro para proteger los circuitos sensibles.

Este componente es clave para cualquier proyecto de electrónica avanzada, asegurando rendimiento, precisión y protección.

Funciones destacadas del optoacoplador H11AA1:

• Aislamiento óptico de alta precisión.
• Tipo de salida: NPN fototransistor.
• Capacidad de aislamiento de hasta 7500 Vrms.
• Encapsulado DIP-6 compacto.
• Operación estable en rangos amplios de temperatura.

Aplicaciones comunes:

• Circuitos electrónicos de control.
• Proyectos de robótica y automatización.
• Aplicaciones inteligentes y sistemas embebidos.
• Control de instrucciones en sistemas industriales.

Características técnicas:

• Fabricante: On Semiconductor.
• Encapsulado: DIP-6.
• Tipo de salida: NPN fototransistor.
• Número de canales: 1 canal.
• Corriente directa: 60 mA.
• Máximo voltaje colector-emisor: 30 V.
• Corriente máxima de colector: 50 mA.
• Voltaje de aislamiento: 7500 Vrms.
• Máximo voltaje de saturación colector-emisor: 0.4 V.
• Tensión directa: 1.5 V.
• Disipación de potencia: 250 mW.
• Temperatura de funcionamiento: -40℃ ~ +100℃.

Hoja de datos: Optoacoplador H11AA1
