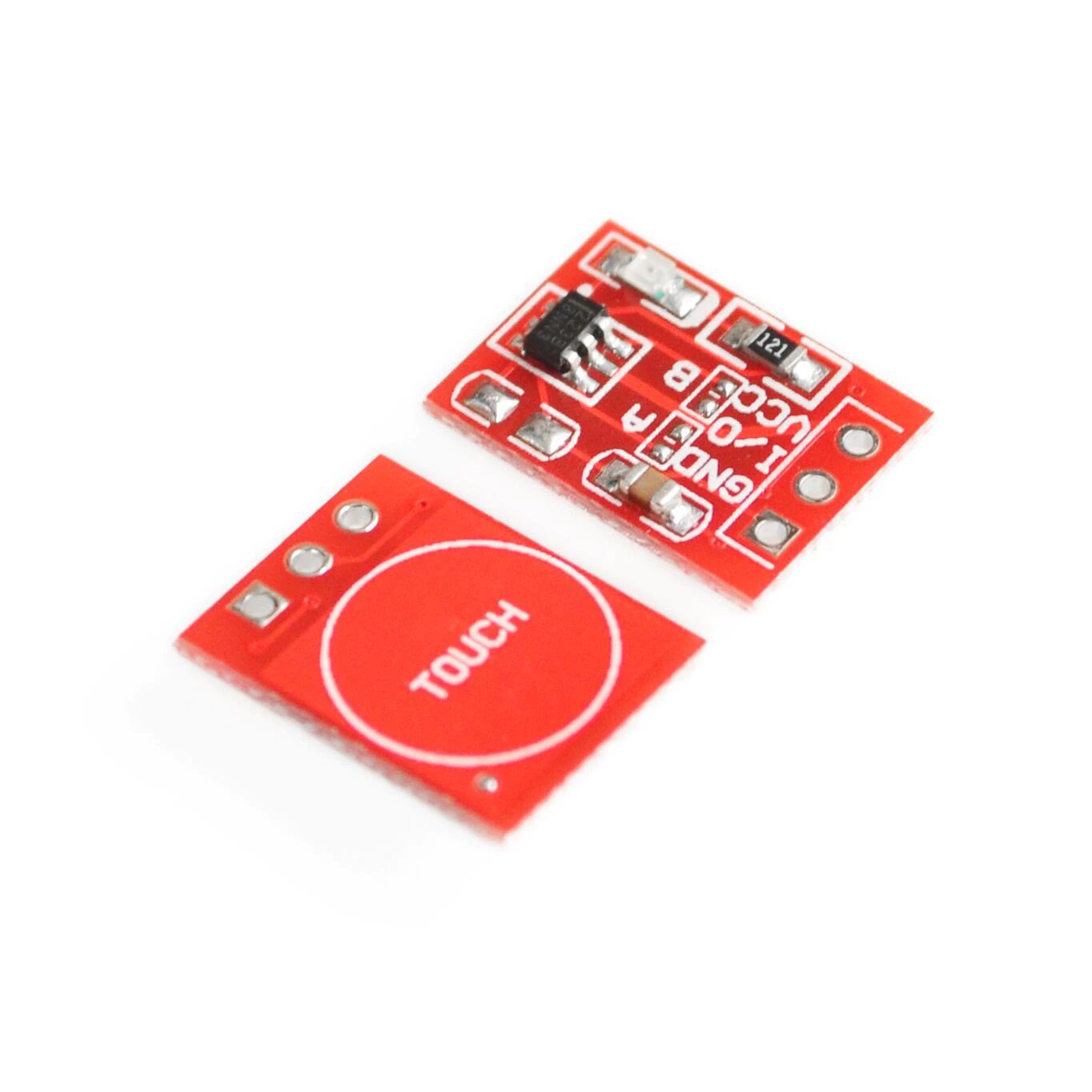

Módulo Sensor Táctil Capacitivo TTP223

El Módulo Sensor Táctil Capacitivo TTP223 es una solución compacta y eficiente para detección táctil, ideal para proyectos de electrónica, robótica y automatización. Este sensor utiliza tecnología capacitiva de inducción de enlace simple, ofreciendo detección precisa y respuesta rápida con un consumo mínimo de energía.

Funciona con voltajes de 2 V a 5,5 V DC y tiene un consumo máximo de apenas 5 mA, lo que lo hace altamente eficiente para aplicaciones portátiles o sistemas con restricciones energéticas. Su tiempo de respuesta es de 220 ms en modo de bajo consumo y 60 ms en modo de alto consumo, permitiendo flexibilidad según las necesidades del proyecto.

Con dimensiones compactas de 30 mm x 16 mm y peso aproximado de 8 g, este módulo es fácil de integrar en dispositivos y sistemas de control táctil. Incluye dos orificios para fijación con tornillos de 2 mm, garantizando una instalación segura y estable.

El Módulo Sensor Táctil Capacitivo TTP223 ofrece varias configuraciones de disparo, ajustables mediante puenteo de pines (AB), para adaptarse a distintas aplicaciones: salida de alto o bajo nivel TTL, con bloqueo automático o sin bloqueo. Esto lo convierte en un componente versátil para diseños que requieran interacción táctil precisa y personalizada.

Ideal para ingenieros, técnicos y makers que busquen añadir interacción táctil a sus proyectos, este sensor es confiable, compacto y fácil de usar. Es perfecto para controles de dispositivos, sistemas de automatización, interfaces interactivas y prototipado rápido.

Funciones destacadas del “Módulo Sensor Táctil Capacitivo TTP223”:

• Alta precisión en detección táctil capacitiva.
• Bajo consumo energético (5 mA máximo).
• Tiempo de respuesta ajustable (220 ms / 60 ms).
• Configuración flexible de disparo.
• Compacto y fácil de integrar.

Aplicaciones comunes:

• Paneles de control táctil.
• Proyectos de robótica y automatización.
• Sistemas de domótica.
• Interfaces interactivas.
• Prototipos electrónicos.

Características técnicas:

• Tipo: Sensor táctil capacitivo integrado.
• Modelo: TTP223.
• Voltaje de funcionamiento: 2 ~ 5,5 V DC.
• Consumo máximo: 5 mA.
• Tiempo de respuesta: 220 ms (bajo consumo), 60 ms (alto consumo).
• Temperatura de trabajo: -20° ~ 70°C.
• Dimensiones: 30 mm x 16 mm.
• Peso: 8 g.
• Configuración de pines:
  1. VCC: 2 V a 5,5 V DC
  2. OUT: high/low
  3. GND: Tierra
• Modos de disparo:
  • AB = 00: Sin bloqueo, salida alto TTL
  • AB = 01: Bloqueo automático, salida alto TTL
  • AB = 10: No-lock, salida bajo TTL
  • AB = 11: Bloqueo automático, salida bajo TTL
• Orificios de posicionamiento: 2 x 2 mm.

Hoja de datos:TTP223 , Tutorial  con Arduino
