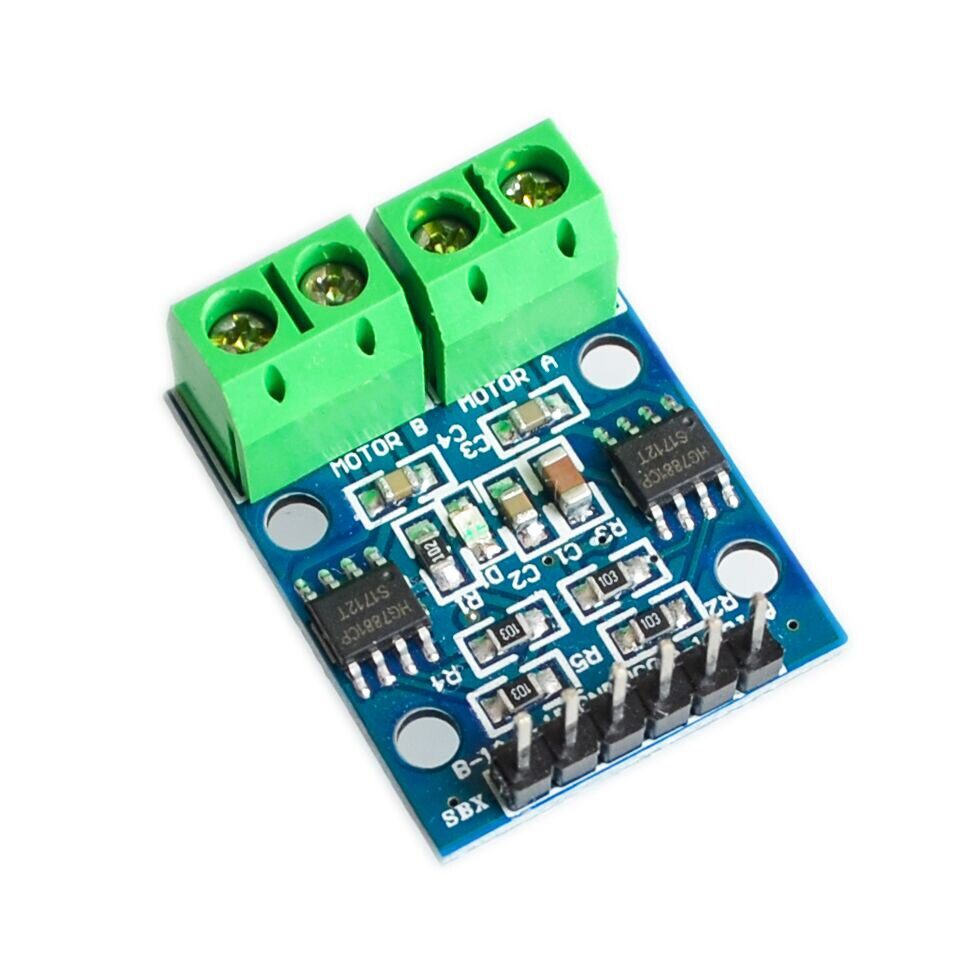

Módulo Puente H Dual L9110S

El Módulo Puente H Dual L9110S (HG7881) es una solución eficiente y compacta para controlar motores DC en proyectos de electrónica, robótica y automatización. Este módulo permite manejar la dirección y velocidad de dos motores de manera independiente, convirtiéndolo en una pieza esencial para el desarrollo de plataformas robóticas, vehículos autónomos y sistemas de control.

Diseñado para operar con baja corriente estática y baja caída de tensión de saturación, el L9110S asegura un rendimiento estable y eficiente. Su rango de tensión de alimentación de DC 2.5V a 12V lo hace compatible con una amplia variedad de motores DC pequeños y medianos, siendo ideal para proyectos de prototipado y aplicaciones de consumo reducido.

Cada canal entrega hasta 800 mA de corriente continua, ofreciendo un control fiable para motores con demandas moderadas. El módulo integra protección con diodos de sujeción, asegurando la seguridad ante cargas inductivas, y es compatible con niveles de salida TTL y CMOS, lo que permite su conexión directa a microcontroladores como Arduino, Raspberry Pi y otros sistemas embebidos.

Su diseño compacto de 29 x 21 mm facilita su integración en proyectos donde el espacio es limitado. El módulo L9110S es una opción práctica para estudiantes, makers y desarrolladores que buscan precisión, eficiencia y fiabilidad en sus sistemas de control de motores.

Funciones destacadas del Módulo Puente H L9110S:

• Control bidireccional de motores DC.
• Baja corriente estática y baja caída de tensión.
• Compatible con niveles TTL/CMOS.
• Diodos de protección incorporados.
• Dos canales independientes con corriente de salida de 800 mA cada uno.

Aplicaciones comunes:

• Robots móviles y plataformas autónomas.
• Proyectos educativos de electrónica y robótica.
• Controladores de velocidad y dirección de motores DC.
• Dispositivos de automatización y prototipado.
• Sistemas mecánicos de pequeña escala.

Características técnicas:

• Modelo: L9110S (HG7881)
• Tipo: Módulo Puente H dual
• Voltaje de alimentación: 2.5V – 12V DC
• Corriente de salida por canal: 800 mA
• Baja caída de tensión de saturación
• Compatible con nivel TTL / CMOS
• Protección con diodos de sujeción
• Temperatura de operación: 0°C – 80°C
• Dimensiones: 29 x 21 mm

Hoja de datos:Motor driver L9110 , Tutorial con Arduino

Para más módulos puente H y controladores de motor, consulte la sección Drivers
