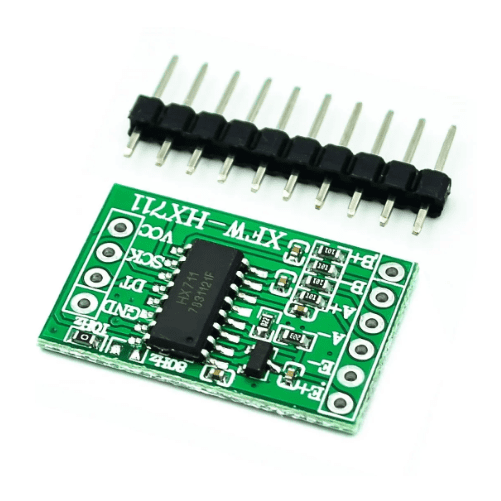

Modulo para celda de carga HX711
$ 1.4
Modulo para celda de carga HX711 permite trabajar fácilmente con el circuito integrado HX711, que facilita en gran medida la interfaz con celdas de carga.
7 disponibles
Modulo para celda de carga HX711 facilita en gran medida la interfaz con celdas de carga para medir peso / fuerza. Al conectar el amplificador al microcontrolador es posible medir los cambios en la resistencia de la celda de carga y con algunas calibraciones y cálculos, es posible obtener medidas bastante precisas. Esto es ideal para crear tu propia báscula en aplicaciones industriales, realizar sistemas de control de inventario, sistemas de detección de presencia, etc.
El HX711 usa una interfaz de 2 hilos para realizar la comunicación. Para esto es posible utilizar 2 pines de I/O de cualquier microcontrolador.
Cantidad:
- 1 unidad – Modulo para celda de carga HX711
Características:
- Digitalización completa en el chip HX711
- Conexión a protoboard o tarjeta con header estándar
- 2 canales diferenciales de entrada
- Interfaz de salida digital serial
- Regulador integrado en chip para fuente analógica
- Voltaje de operación: 2.7 – 5V
- Corriente de operación : < 1.5mA
- Corriente en espera: <1 uA
- Tamaño modulo: 33.6mm x 20.4mm (Largo x Alto)
- Funciona con Arduino, Microcontroladores PIC y de otras marcas
- PGA integrado de ganancia programable 32, 64 y 128 veces.
- Oscilador interno.
- Interfaz de comunicación tipo I2C.
- Acople ideal para puente de Wheatstone.

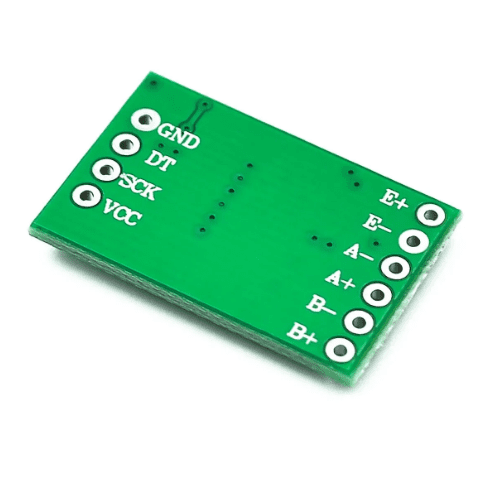

Salida de pines:
- Las celdas de carga utilizan un puente Wheatstone que requiere de 4 conexiones con el HX711, los colores utilizados habitualmente son Rojo, Negro, Blanco, Verde y Amarillo. Cada color corresponde a una señal:
- Rojo: Voltaje de excitación +, E+, VCC
- Negro: Voltaje de excitación -. E- GND
- Blanco: Amplificador +, Señal +, A+
- Verde: Amplificador -, Señal -, A-
- Amarillo: Tierra, normalmente no conectada a la celda, solo protección contra interferencia electromagnética.
Hoja de datos:
Aplicaciones:
- Creación de basculas.
- Sistemas de control de inventario.
- Sistemas de detección de presencia.
