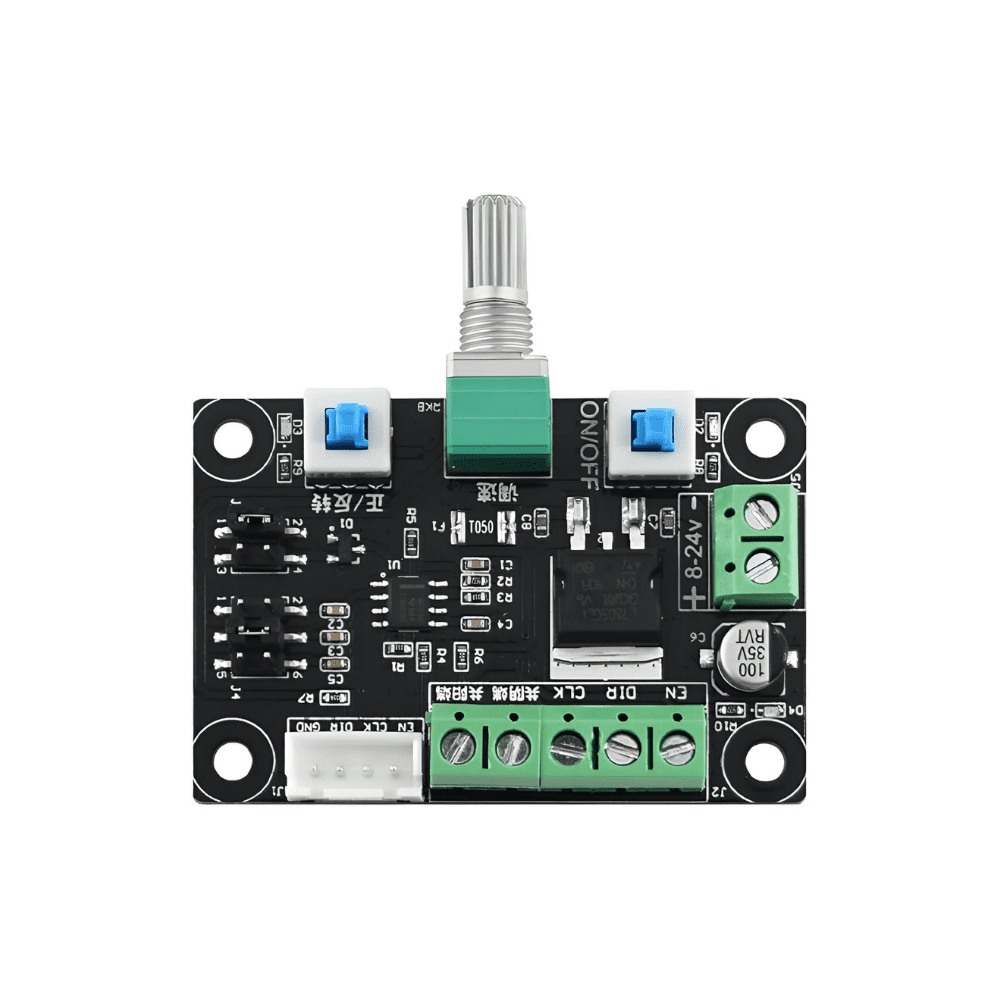

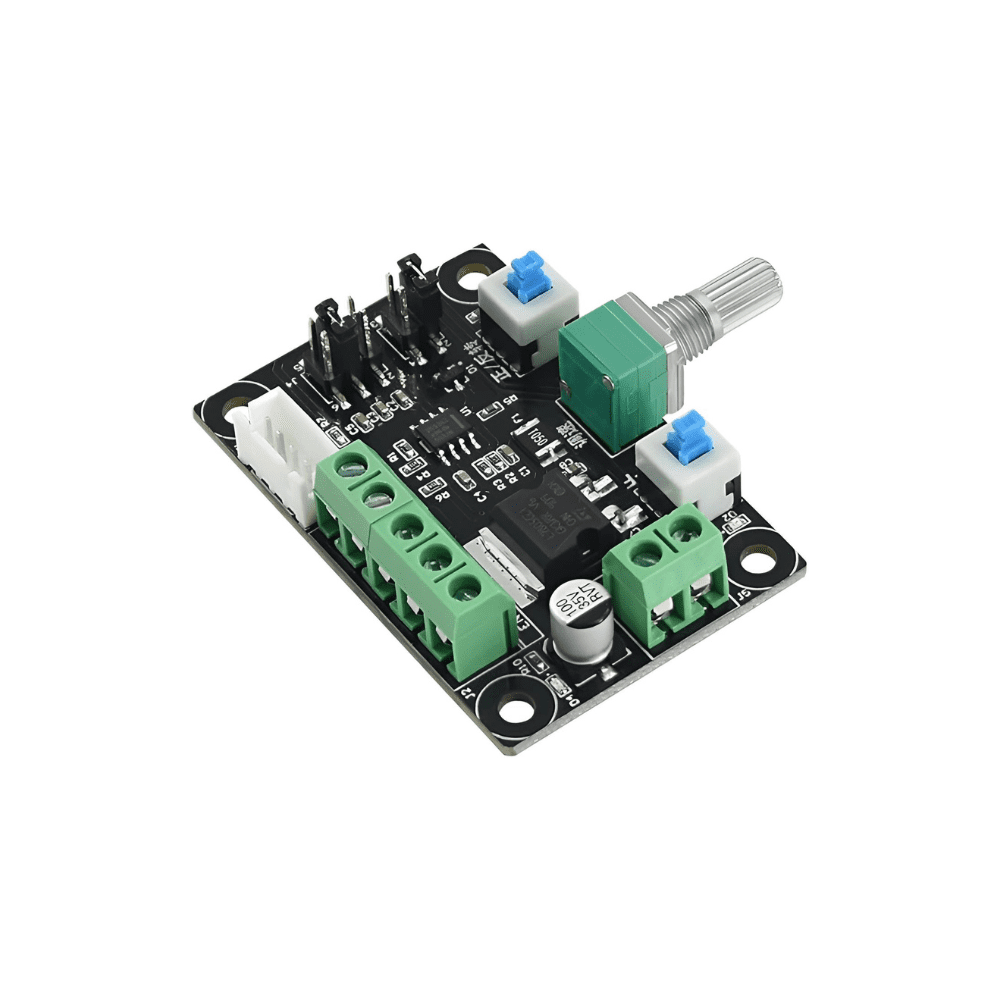

Módulo Generador de Pulsos Motor Paso a Paso
Módulo generador de pulsos para motores paso a paso, con frecuencia ajustable, señal PWM opcional y compatibilidad con la mayoría de drivers. Perfecto para proyectos de robótica y CNC.
El módulo generador de pulsos es un controlador diseñado para enviar señales de control a drivers de motores paso a paso, permitiendo un manejo preciso y eficiente del movimiento. Este módulo puede formar parte de una plataforma de control sencilla junto con un motor paso a paso y una fuente de alimentación DC, ofreciendo una solución práctica para prototipos, proyectos de robótica y sistemas automatizados.
Funciones Driver Motor Paso a Paso:
- Genera señales de pulso para controlar drivers de motor paso a paso.
- Capacidad de generar señal PWM según necesidad.

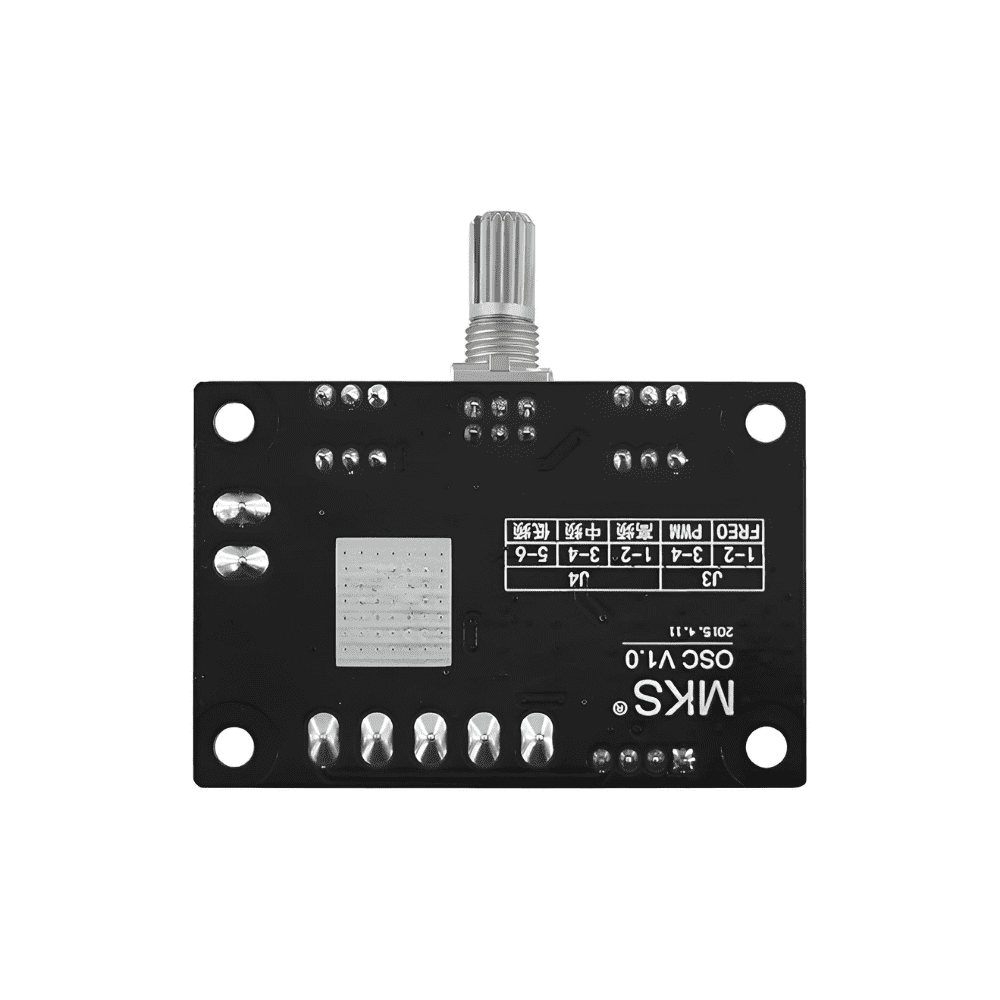

- Selección de frecuencia mediante jumper:
- Alta: 5.4k – 160kHz
- Media: 540 – 16.6kHz
- Baja: 80 – 2.4kHz
- Compatible con la mayoría de drivers de motor paso a paso.
- Permite conexión tanto en ánodo común como cátodo común.
Usos comunes:
- Control de motores paso a paso en proyectos de robótica.
- Plataformas de automatización DIY.
- CNC y máquinas de precisión de bajo voltaje.
- Experimentos educativos con control de motores paso a paso.
- Tipo de señal: Pulso o PWM seleccionable.
- Frecuencia de operación: Ajustable mediante jumper (Alta/Media/Baja).
Conexión:
- EN = ENA = FREE (habilitación)
- PUL = PULS = CLK (pulso)
- DIR = CW = CWW (dirección)
Para más productos relacionados visita nuestra categoría Módulos Motor Paso a Paso.
