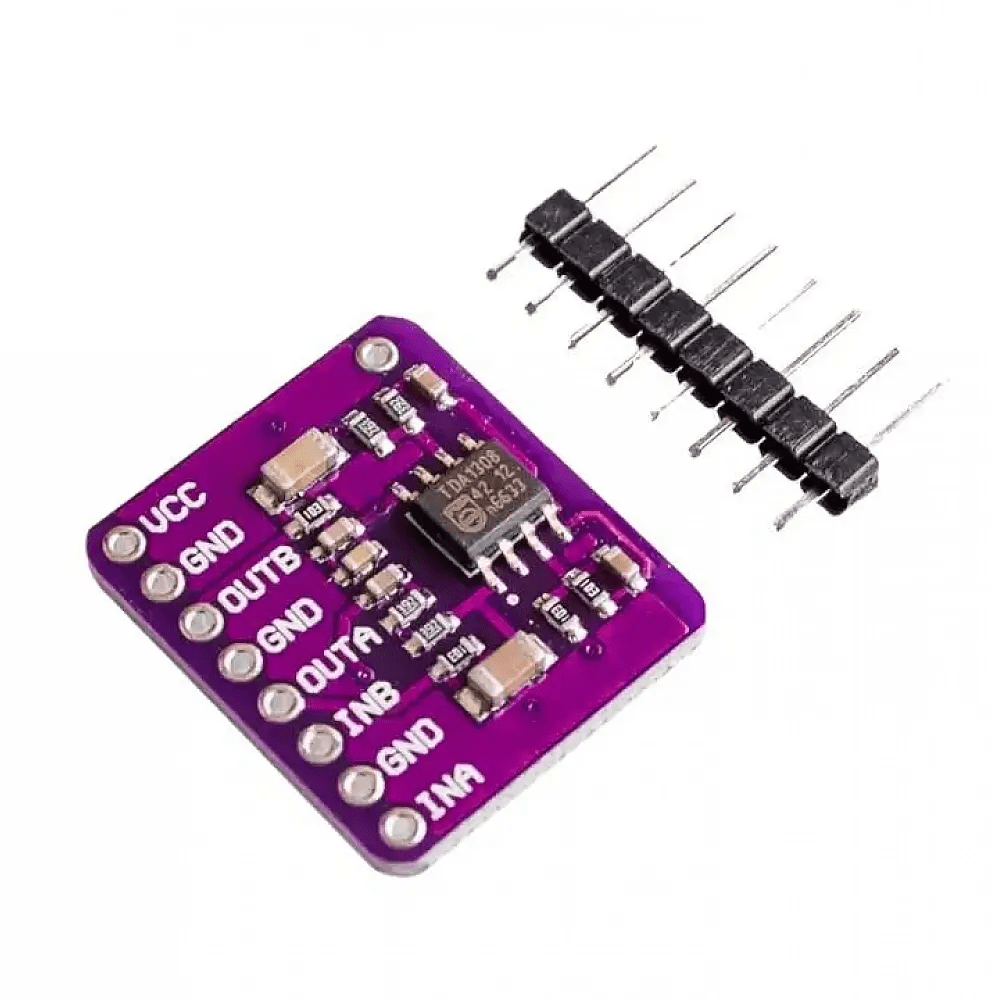

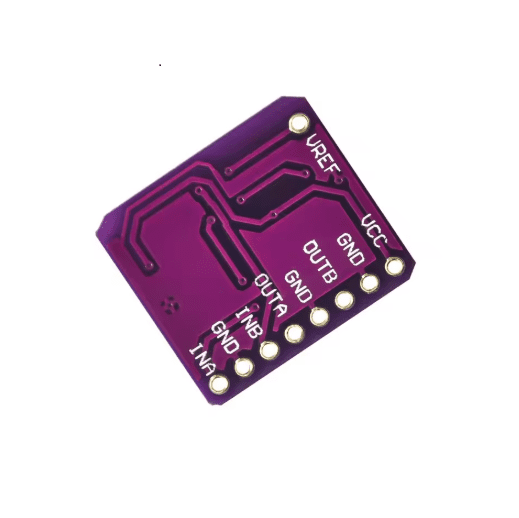

Módulo Amplificador de Audio Estéreo TDA1308 para Auriculares (3V–6V)

Descripción del producto

El módulo amplificador TDA1308 para auriculares es una solución compacta diseñada para amplificar señales de audio estéreo en aplicaciones electrónicas de bajo voltaje. Basado en el circuito integrado TDA1308, permite obtener una salida de audio clara, estable y con baja distorsión, ideal para auriculares estándar.

Funciona con una alimentación de 3V a 6V DC, lo que lo hace perfecto para dispositivos portátiles, proyectos con baterías y sistemas embebidos donde el consumo reducido y el tamaño compacto son fundamentales.

Rendimiento y calidad de audio

Este módulo ofrece amplificación estéreo de dos canales con buena relación señal/ruido y baja distorsión armónica. Es capaz de manejar auriculares de 16Ω a 32Ω, proporcionando potencia suficiente para una escucha clara sin requerir etapas de amplificación adicionales.

Su diseño optimizado garantiza estabilidad en la señal y mínima interferencia, lo que mejora la experiencia auditiva en aplicaciones electrónicas.

Integración sencilla en proyectos electrónicos

El módulo cuenta con entradas analógicas estéreo y salida directa para auriculares, facilitando su conexión a microcontroladores, reproductores MP3, módulos Bluetooth o convertidores DAC. Su tamaño reducido permite integrarlo fácilmente en prototipos, placas personalizadas y desarrollos DIY.

Funciones destacadas

• Amplificación estéreo de dos canales
• Alimentación de 3V a 6V DC
• Baja distorsión y bajo nivel de ruido
• Diseño compacto para integración en PCB
• Compatible con auriculares de 16Ω–32Ω

Aplicaciones comunes

• Proyectos de audio portátil
• Sistemas con módulo Bluetooth
• Dispositivos embebidos con salida de audio
• Reproductores DIY
• Prototipos electrónicos de sonido

Características técnicas

• Circuito integrado: TDA1308
• Tipo: Amplificador de audio estéreo
• Voltaje de operación: 3 V a 6 V DC
• Potencia de salida típica: 80 mW por canal (a 32Ω, 5V)
• Impedancia recomendada: 16Ω–32Ω
• Distorsión armónica total (THD): < 0.1 % (típica)
• Configuración: 2 canales (estéreo)
• Tipo de entrada: Señal analógica estéreo
• Formato: Módulo electrónico compacto

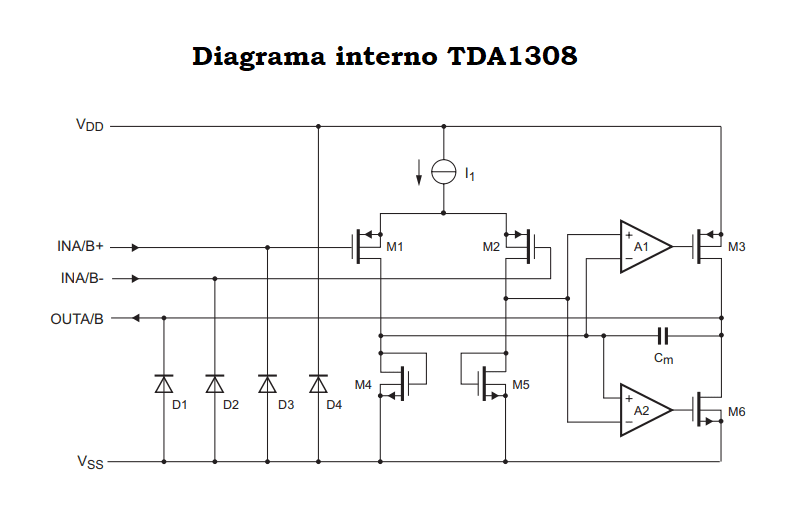

Hoja de datos: TDA1308
