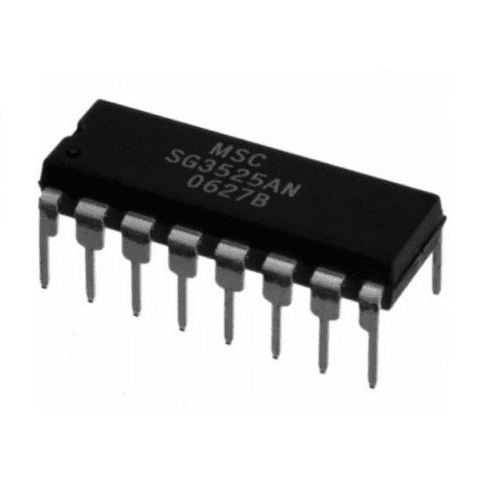

Modulador De Pulso SG3525
$ 0.8
Circuito integrado que modula un pulso PWM, Encapsulado DIP 16, voltaje de operación de 8 a 35VDC, Rango de frecuencia de 100HZ a 500KHz
30 disponibles
Modulador De Pulso SG3525 o (PWM) usado principalmente en el desarrollo de fuentes conmutadas, es un componente que requiere pocos elementos para funcionar, cuenta con comparador de error de realimentación para ajustar el ciclo de trabajo y puede alcanzar hasta 500KHz de oscilación con una alimentación de entrada de 8V a 35V.
Tiene una entrada de sincronización al oscilador permite que varias unidades sean sincronizadas en una sola unidad a un reloj de sistema externo.
Se puede programar un amplio rango de tiempo muerto mediante una única resistencia conectada entre los pines CT y Discharge. Este dispositivo también es un circuito de arranque suave integrado, que sólo requiere un condensador externo.
Cantidad:
- 1 unidad – Modulador De Pulso SG3525.
Características:
- Voltaje de alimentación Vcc: 40V.
- Voltaje de colector Vc: 40V.
- Entrada digital: -3.3V hasta 5.5V.
- Entrada analógica: -0.3V hasta Vcc.
- Corriente de salida Io: 500mA.
- Disipación de potencia Pd: 1W.
- Terminal de sincronización del oscilador separado.
- Control de tiempo muerto ajustable.
- Bloqueo de subtensión de entrada.
- PWM de enclavamiento para evitar pulsos múltiples.
- Rango de temperatura de funcionamiento: -55°C hasta 125°C
- Empaquetado: PDIP-16.

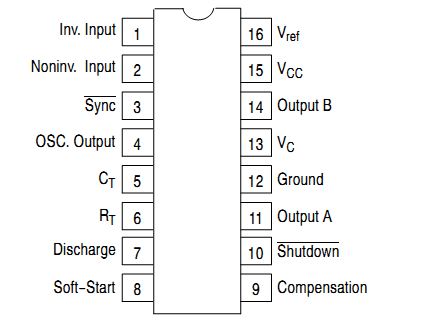

Salida de pines:
Hoja de datos:
Aplicaciones:
- Controlador de motores DC.
- Fuentes conmutadas.
